ステッピングモータドライバIC(TC78S121FNG)評価基板【MTO-EV022(TC78S121FNG)】

ステッピングモータドライバIC(TC78S121FNG)評価基板【MTO-EV022(TC78S121FNG)】

数量
1個以上
¥8,970(税抜)
自社在庫数
5

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

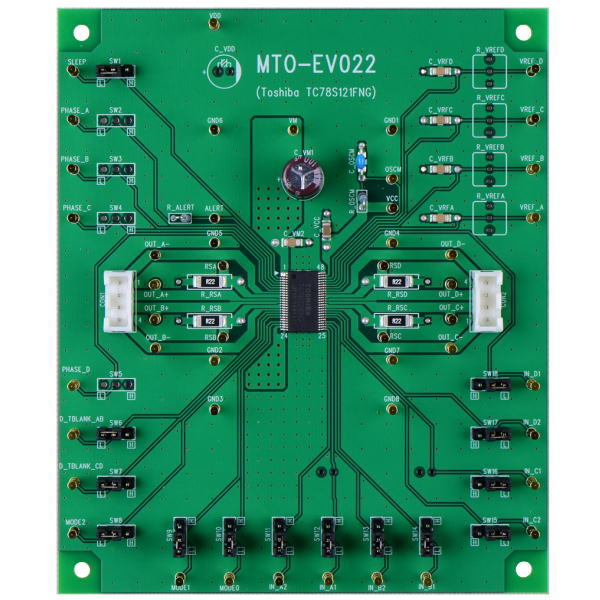

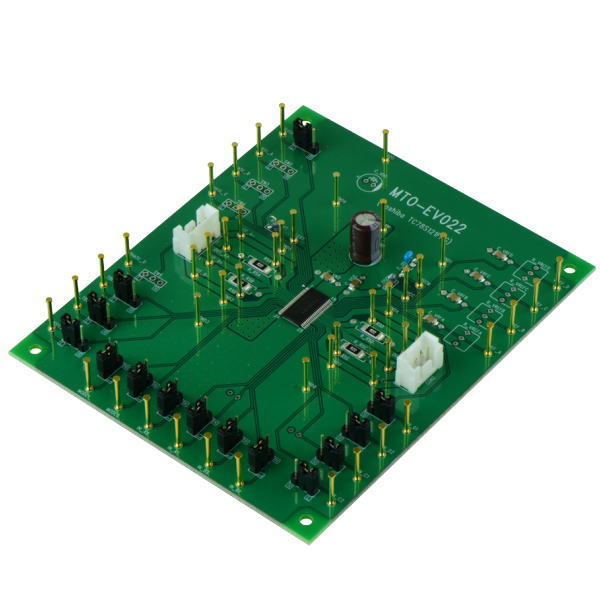

東芝製のステッピングモータドライバIC(TC78S121FNG)の評価基板

TC78S121は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のデュアルステッピングモータドライバです。130nmアナログプロセスを採用し、出力耐圧40V、最大定格電流2.0Aを実現しています。
2つのステッピングモータドライバ部は、内蔵する4つのH-Bridge回路の組合せをモード切替回路で変えることで、最大4つのブラシ付DCモータを制御することも可能です。
本評価ボードではIC評価をするための部品を実装しており、すぐ試すことができます。


●主な仕様
・搭載デバイス:TC78S121FNG
・バイポーラ型ステッピングモータを1 チップで、駆動コントロール可能。
・CD プロセスによる、モノリシックIC です
・低On 抵抗Ron = 0.6 Ω を実現
 ラージモードでは重ねあわせにより Ron = 0.3 Ω として組み合わせ可能
・検出回路として、過電流検出回路(ISD)、過熱検出回路(TSD)、VM 電源パワーオンリセット回路を内蔵。
・内部回路用VCC レギュレータ内蔵のため、外部からのLOGIC 電源(5 V)が不要な単一電源対応です
・出力耐圧: 40 V (max)
・出力電流: 2.0 A (max) : DC Motor (S) 時、1.5 A (max) : Stepping Motor (S) 時
・チョッピング周波数は外部コンデンサ、外部抵抗で設定可能です。
 100 kHz 以上での、高速チョッピングも可能です。
その他の東芝社パッケージや製品情報はこちらからご覧いただけます→
1352657 0000000201035540 #WTO-006 MTO-EV022(TC78S121FNG)
