三端子可変電源キット【KA-064】

数量
1個以上
¥1,219.00(税抜)
自社在庫数
21

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

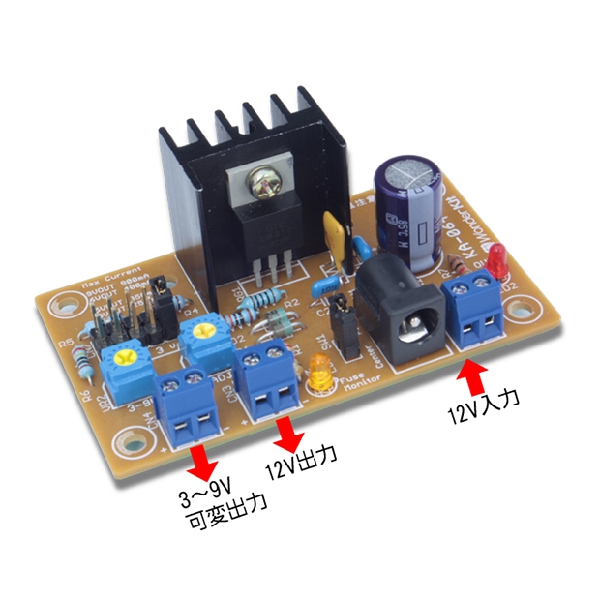

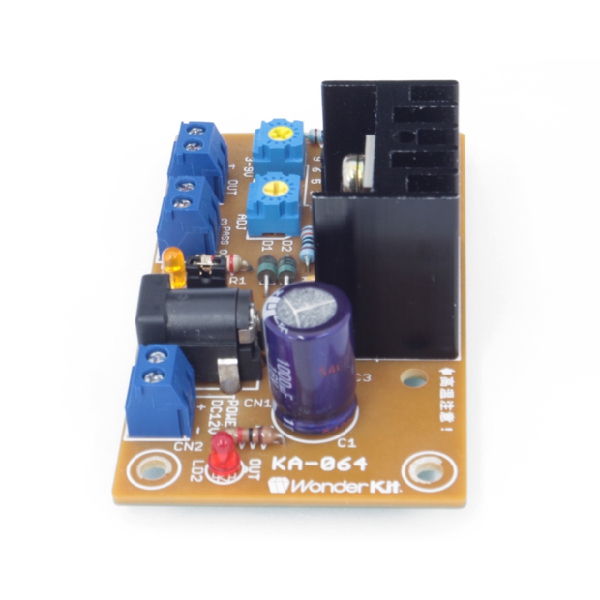

可変式レギュレータを使用した電源基板キット
電圧を3V~9Vの範囲で自由に可変できる電源基板キットです。各種実験や電池代わりの電源などにご使用いただけます。電圧選択ピンにより、3V、6V、9Vを簡単に出力することができます。入力のスルー(通過)端子があり、電源に使用している12Vも出力として使用できます。可変式レギュレータを通過した出力と合わせて2系統の出力を同時に使用することができるので、異なる電源電圧が必要な基板を使用する場合でも複数の電源を必要としません。過電流保護として、ポリスイッチ(自己復帰型ヒューズ)が入っています。出力の短絡、過電流状態の継続などがあった場合は、出力回路を遮断します。また、ポリスイッチが働いて出力回路が遮断されているときは、LED(黄色)が点灯するので動作状態を一目で確認できます。このキットは、はんだ付けが必要です。

●主な仕様
・電源電圧:12V(DCジャック/φ2.1/センタープラス、2P/ねじ止め端子)
・消費電流:900mA(max)、負荷、出力電圧によって変化します。
・出力:CN3[PASS OUT]、スルー(通過)出力/12V(電源電圧)
            CN4[OUT]、可変出力3.0~9.0V(CN7で選択、VR2で調整)
            固定出力3V/5V/6V/9Vから選択可(CN7で選択)
・最大電流:3V(250mA)/5V(350mA)/6V(400mA)/9V(900mA)
 使用環境温度25℃時、電圧の微調整はVR1(ADJ)で可
・保護回路:ポリスイッチ(過電流保護、自己復帰型ヒューズ使用)
・基板サイズ:W69.8×D40.6×H29mm(Hははんだ部も含む)
1352745 0000000201035111 #WR-537 KA-064
