KP-WIFIRY
Wi-Fiリレー制御基板(完成品)
マルツコード：
M1352-754
品質ランク：
M1
在庫のある営業所( 7営業所 )
自社在庫数：
3個
（ 2025/05/04 11:39 現在）

出荷予定日：
2025/5/7
数量
1個以上
￥3,700.00
(税込￥4,070.00)
20個以上
￥3,515.00
(税込￥3,866.00)

Wi-Fiリレー制御基板(完成品)【KP-WIFIRY】

の概要

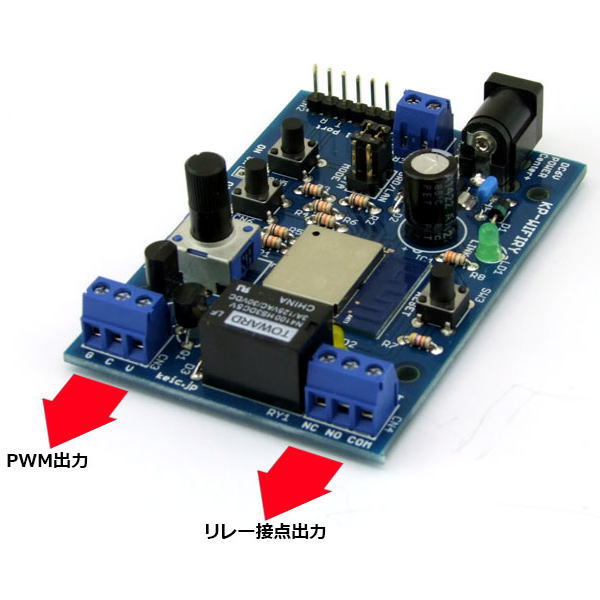

Wi-Fiで制御できるリレー出力基板
Wi-Fiのあるところならどこからでも本ボードのリレーを操作して、接続した装置などの制御ができます。PWM出力も可能です。下記の3パターンの接続方法で、基板上のリレー接点出力とPWM出力を制御することができます。
(1)本ボードを2枚利用し、一方を送信に、他方を受信に設定すると自動的にペアリングして使用できます。
(2)本ボードをアクセスポイントモードで起動し、Wi-Fi機能を持った接続機器をステーションモードでWebブラウザから制御できます。
(3)本ボードをステーションモードで起動して既存のWi-Fiアクセスポイントに接続し、ネットワークに接続された機器をWebブラウザから制御します。

●主な仕様
・電源電圧：4.8～6.0V(DCジャック/φ2.1/センタープラス、汎用端子AWG16～26 配線材)
・消費電流：450mA(max)、約100mA(typ)、約140mA(リレー動作時)
・リレー接点出力：ON/OFF、接点定格3A、AC125V/DC30V
・PWM出力：オープンコレクタ出力
　　　　絶対最大定格(コレクタ電流)、800mA(DC30V)
　　　　PWM周波数1kHz、パルス幅を0～100%で100段階に調整可能
・入力：タクトスイッチ2系統、ボリューム1系統
・Wi-Fiモジュール：ESP-WROOM-02(TELEC認証済み)
　　　　プロトコル：IEEE802.11b/g/n
　　　　周波数：2.4GHz～2.5GHz
　　　　送信出力：約＋20dbm(802.11b時)
　　　　受信感度：約－91dbm(802.11b時)
・Wi-Fiモード：アクセスポイントモード、ステーションモード
・セキュリティ：WPA/WPA2

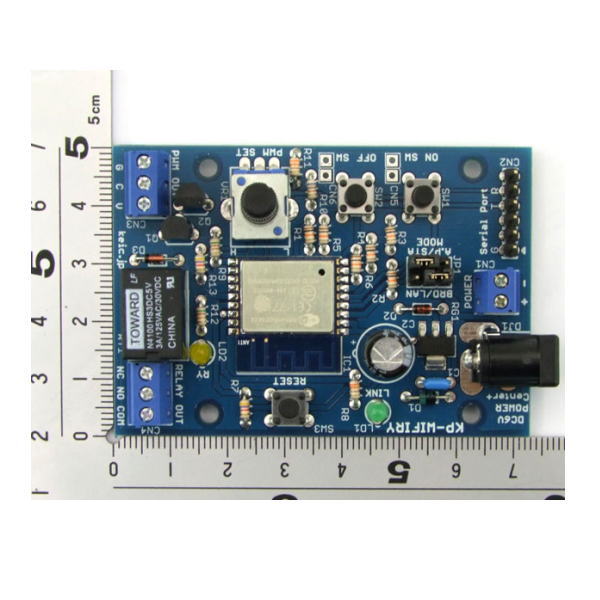

・基板サイズ：72.4×50.0×24.0mm(突起部を含まず)
・ケース対応：タカチ プラスチックケースSW-85、取り付けには穴あけ加工が必要です。

【ご注意】
・本ボードではAOSS(自動設定)は使用できません。接続設定は手動で行います。
・本ボードは送受信兼用ですが、制御は双方向ではありません。2枚使用する際はどちらかが送信または受信になります。
