赤外線方式音楽送受信キット【MK-159】

赤外線方式音楽送受信キット【MK-159】

メーカー名:
型番:
MK-159
品質ランク:
M1
数量

1個以上
¥1,382.00(税抜)
自社在庫数
6

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

赤外線方式音楽送受信キット【MK-159】の概要

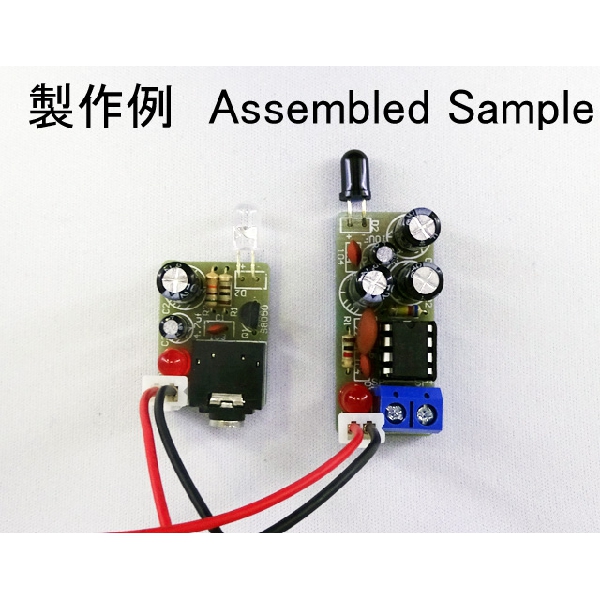

この赤外線方式音楽送受信キットは、赤外線LEDと赤外線受光素子を使用して離れたところに音を送ることができます。入力した音で送信する赤外線LEDの光の強さ変化させ、その光を受ける赤外線フォトダイオードが電気信号に変換します。そして、オーディオアンプICを使ってスピーカーから受信した音を再生します。このキットははんだ付けが必要ですが、部品点数が少ないので製作は容易です。

【ご注意】
・製品には取扱説明書(製品マニュアル)や回路図などが付属していません。必要な場合は、メーカーサイトからダウンロードしてください。

●主な仕様

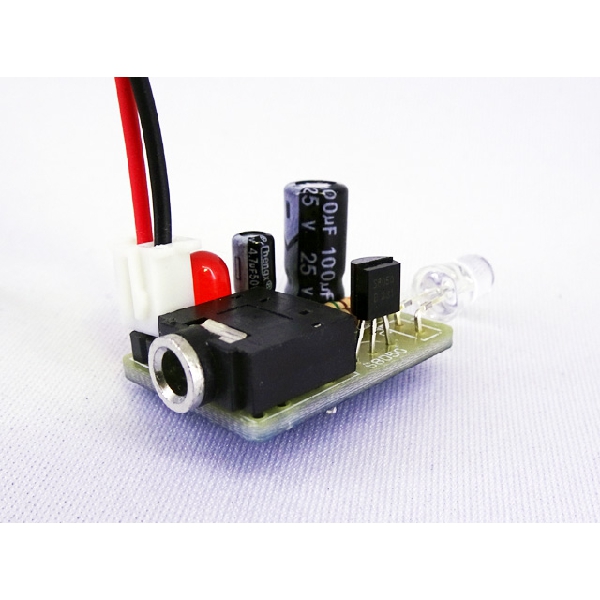

【送信側】
・電源:12V(100mA以下)
・電源端子:ピンヘッダ、2芯ケーブル付き(極性に注意、印字あり)
・送信波長:約850nm
・基板サイズ:約19×25mm
【受信側】
・電源:4V~12V(100mA以下、出力音量に依存)
・電源端子:ピンヘッダ、2芯ケーブル付き(極性に注意、印字あり)
・出力:約0.5W(音量/音圧は音源の音量とスピーカーサイズに依存)
    スピーカーは0.5W以上をお使いください。
・受信波長:約850nm
・基板サイズ:約17×39mm

【参考動画】

[注意:30cm離れ、家庭用ビデオカメラで撮影・録音。実際の音よりも高音が強調され、高い音になっています。]
離れた場所に光で音楽を送信できる赤外線方式の送受信キット
