デジタル電源用マイコン(MD6603)評価基板 CHEWING GUM【MSE-MD6603-DIP】

デジタル電源用マイコン(MD6603)評価基板 CHEWING GUM【MSE-MD6603-DIP】

メーカー名:
型番:
MSE-MD6603-DIP
品質ランク:
M1
数量

1個以上
¥5,480.00
(税込¥6,028.00)
自社在庫数
32

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

デジタル電源用マイコン(MD6603)評価基板 CHEWING GUM【MSE-MD6603-DIP】の概要

デジタル電源用マイコンMD6603の評価基板

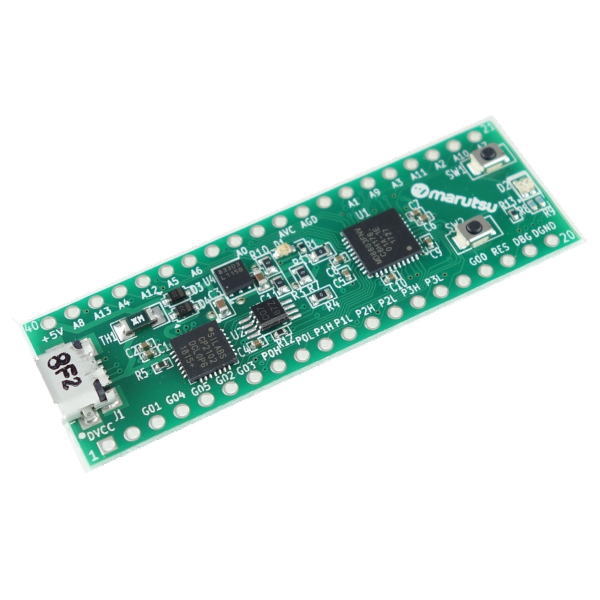

本ボードは、サンケン電気製のデジタル電源用マイコンMD6603を搭載した超小型マイコンボードです。 MD6603 は、従来の MD 製品に内蔵されている「8ビットCPU+16ビットTinyDSP(×2)」に加えて、専用コア「EPU」を新規に搭載し、電源のマルチタスク処理をさらに強化したデジタル制御電源専用マイコンです。EPU は、ゼロ時間でタスク切り替えができる16 ビットマイコンであり、TinyDSP および豊富なアナログ機能、高分解能 PWM などと密接に連携することにより、デジタル制御電源に必要となる複雑なリアルタイム処理を低遅延で実行します。さらに、豊富なアナログ機能や高分解能PWM などの強力なシステムサポート機能により、高効率かつ高性能なパワー制御アプリケーションを実現できます。

本ボードは、USB-シリアル変換チップとmicroUSB コネクタを搭載しており、開発環境を整えた PC と接続するだけで、 内蔵 FLASH メモリの書き換えやソースレベルデバッグなど、すぐに開発を始めることが可能です。

また、MCU の各ピンを基板両端の 2.54mm ピッチ端子に引き出しているので、ピンヘッダを取り付ければ、ブレッドボードでの評価実験や組み込み機器開発に容易に利用できます。

●主な特長
・搭載MPU:MD6603FNV
・PCとUSBケーブルで接続することでバスパワーによる動作が可能
・ブレッドボードなどに接続可能な2.54mmの端子ピッチ
・アナログ/デジタルで分けて配置されたGPIO端子
・USBシリアル変換IC:CP2102-GM
・電源LED(橙色)、ユーザーLED(緑/橙2色)
・リセットスイッチ
・コネクタ:microUSB
・基板サイズ:53.7mm×18.0mm(突起物をのぞく)

>>回路図はこちらをご参照ください。
