ステッピングモータドライバIC(TB67S102AFNG)評価基盤【MTO-EV009FNG(TB67S102AFNG)】

ステッピングモータドライバIC(TB67S102AFNG)評価基盤【MTO-EV009FNG(TB67S102AFNG)】

数量
1個以上
¥6,970.00(税抜)
自社在庫数
4

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

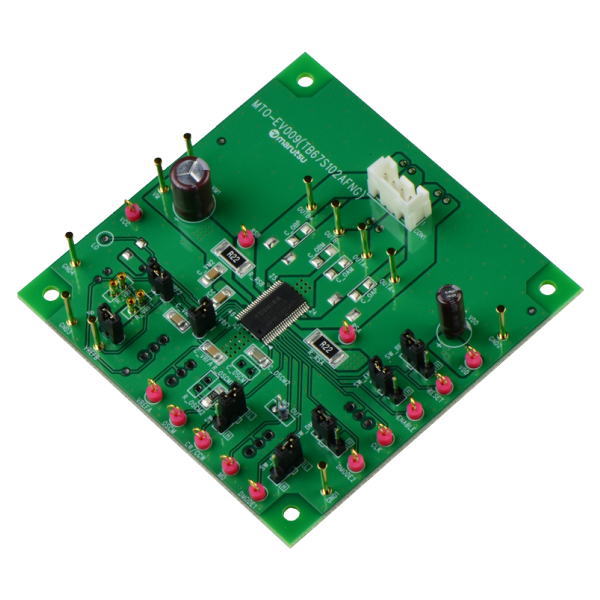

東芝製のステッピングモータドライバIC(TB67S102AFNG)の評価基板
【概要】
TB67S102Aは、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧50V 、最大定格電流4.0Aを実現しています。
本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。

【主な仕様】
  • 搭載デバイス:TB67S102AFNG
  • BiCD プロセスによるモノリシック IC
  • バイポーラ型ステッピングモータを 1 チップにて駆動可能
  • PWM 定電流駆動 / 2 相、1-2 相、W1-2 相の励磁駆動に対応
  • 低オン抵抗(上下和=0.49Ω(typ))の出力 MOSFET を内蔵
  • 高効率定電流制御(Advanced Dynamic Mixed Decay)機能を採用
  • 高耐圧+大電流 (絶対最大定格、動作保証条件を参照)を実現
  • 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオン リセット(POR))を内蔵
  • 内部回路動作用の VCC レギュレータを内蔵
  • モータのチョッピング周波数を外付部品にて調整可能
  • 複数のパッケージラインアップを実現
