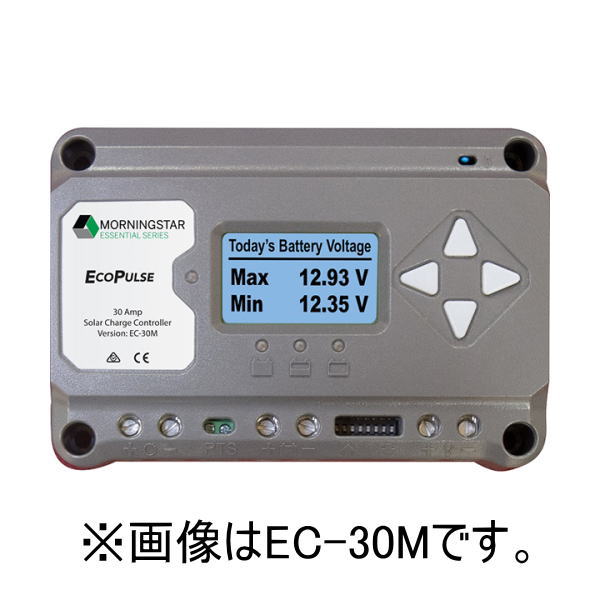

太陽電池コントローラ EcoPulse 10A【EC-10M】

太陽電池コントローラ EcoPulse 10A【EC-10M】

メーカー名:
型番:
EC-10M
品質ランク:
M1
数量

1個以上
¥14,580.00(税抜)
10個以上
¥13,851.00(税抜)
30個以上
¥13,414.00(税抜)
納期:
お問合せ下さい

太陽電池コントローラ EcoPulse 10A【EC-10M】の概要

【特長】
  • システム電圧12/24V自動認識
  • LCDメーター搭載
  • 充電電圧調整可能
  • 豊富な保護回路
  • 夜間検知機能
  • PWM充電回路採用
  • LED表示

【仕様】
制御機能充放電
システム電圧12/24Vdc(自動判別)
バッテリー電圧範囲10〜35Vdc
最大バッテリー電流10A
最大入力太陽電池
開放電圧
60Vdc
定格負荷電流10A
自己消費電流20mA未満
LED表示充電ステータス(1個),バッテリーステータス(3個)
4段階充電バルク,吸収,フロート,均等化
温度補正-30mVdc/℃(12Vdcシステム)
温度補正設定電圧吸収,フロート,均等化,HVD
負荷遮断電圧11.4/22.8Vdc
負荷再接続電圧12.6/25.2Vdc
照明タイマー設定日没から日の出まで(初期設定)
照明テストタイマー5分間
保護回路過負荷,回路短絡,太陽電池入力高電圧,逆接続,
過温度,夜間逆流,サージ保護(1500W)
安全規格CE, TUV Listed: IEC 62109
EMC規格EN 61000-6-2: 2005/AC:2005
EN 61000-6-4: 2007 +A1:2011
防水性能IP20,Type1
耐候性処理PCB絶縁防湿塗装,マリン用端子仕様

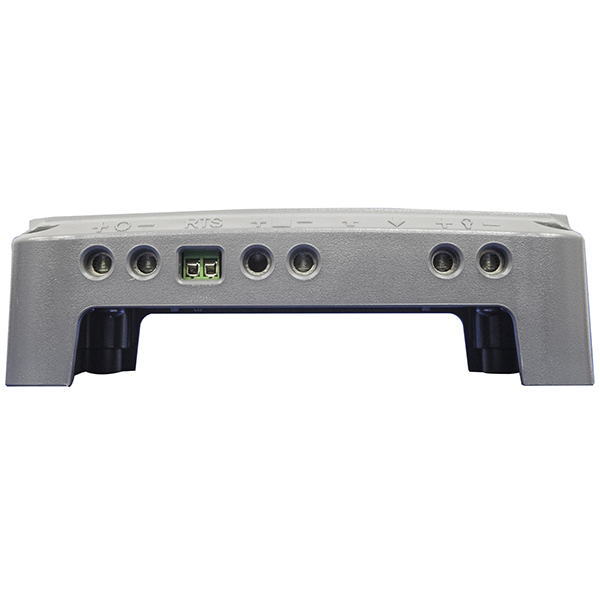

充電用端子2.5〜14 mm2 / #6AWG〜#14AWG
バッテリー
温度センサ端子
0.25〜1.25 mm2 / #16AWG〜#24AWG
動作温度範囲-40〜45℃
保存温度範囲-40〜80℃
湿度100%(結露なきこと)
寸法153×105×55 mm
重量0.4kg

※入力電圧範囲は,15〜19V(12V),30〜38V(24V)の範囲でご使用ください。
