MAPLE-mini基板キットTypeA【MARM02-BASE】

MAPLE-mini基板キットTypeA【MARM02-BASE】

メーカー名:
型番:
MARM02-BASE
品質ランク:
M1
数量

自社在庫数
2セット
2024/03/19 11:35 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1セット以上
¥4,759.00
(税込¥5,234.00)

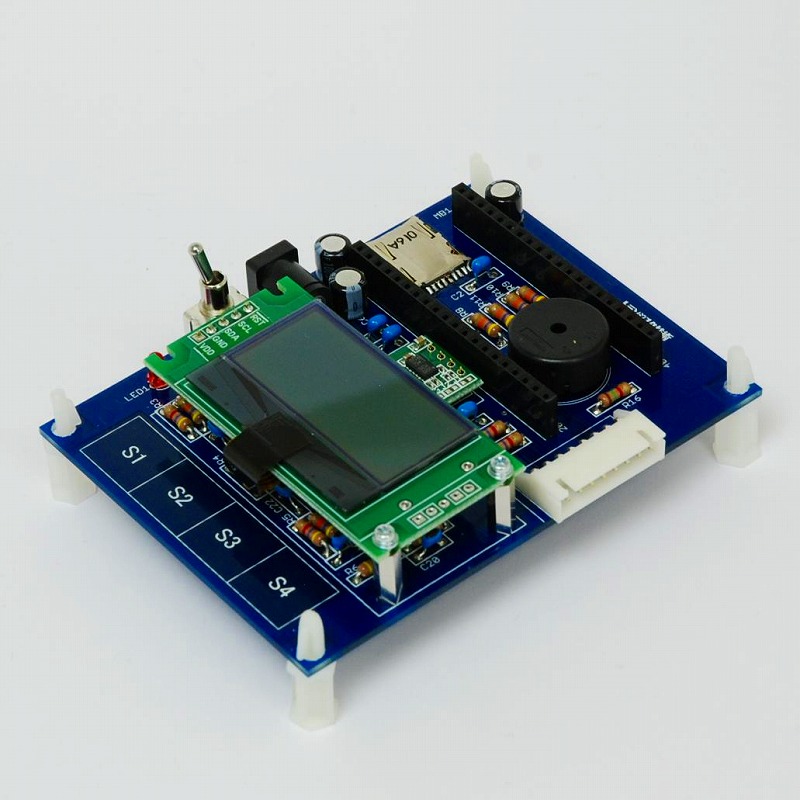

MAPLE-mini基板キットTypeA【MARM02-BASE】の概要

こちらはMAPLE-mini基板キットTypeAの組み立てキットです。完成品はこちら 液晶モジュール、地磁気+加速度センサモジュール付 本基板を使って、CQ出版トランジスタ技術2012年10月号、11月号の特集記事に添ってARMマイコンを学習する事が出来ます。10月号に付属のマイコン、11月号に付属のマイコンモジュール用基板に、弊社から発売している組立部品セット[PK-YARM-OP1]を組み付けて、本基板に搭載することができます。本基板には、16桁2行の英数カナ文字の表示機能、バッテリーバックアップ付カレンダー内蔵リアルタイムクロック、タッチ式スライダ・スイッチ、地磁気センサー+3軸加速度センサー、MicroSDカードスロット、圧電スピーカを搭載しており、それらを生かしたマイコン学習を行う事が可能です。さらにMARYシリーズ拡張基板を搭載できる、TypeB拡張基板やZigbeeによる通信機能や、モータ駆動などを実験できるTypeC基板を拡張することが可能です。 <MARM02-BASE仕様> 【機能】 ● トラ技MyARMモジュール搭載コネクタ※一部のmbed、LPCXpressoが搭載可能 ● 16桁2行表示モジュール ● 地磁気+加速度センサ搭載 ● カレンダー内蔵リアルタイムクロック搭載 ● 圧電ブザー搭載 ● タッチ式スライダ・スイッチ内蔵 ● 外部給電コネクタ(DC5V) ● 外部電源用スイッチ ● 拡張コネクタ 【電源】 ● 外部給電(J1) DC5V) 【基板サイズ】 ● 72x95mm 突起部含まず 【付属品】 ● 基板スタンド <MARM02-BASE活用情報> 1.動作確認用プログラム ●UIEXB_TEST [zip 72.4KB] UIEXB_TEST.hexをMyARMモジュールへFlash Magicを使用して書き込んでください。 書き込み方法は、トランジスタ技術2012年11月号p.71〜Appendix1を参照して ください。 以下のテストが実施できます。 1.LCD Display 2.Touch Switch 3.Touch Slider 4.Calender Clock 5.Clinometer 6.Compasrs 7.Thermometer 8.Music Player 2.MARM02-BASE回路図 ●MARM02-BASE回路図 [pdf 44.5KB] ※C6、C7、C8は、100uFになっていますが、実際の製品は、47uFを使用しています。 製品の仕様基準を満たしています。 3.組み立てガイド ●MARM02-BASE組立ガイド [pdf 186KB]
