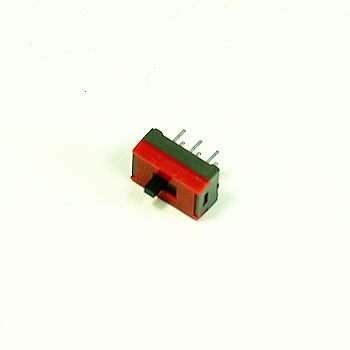

2.54mmピッチ端子形スライドスイッチ ON-ON【SS22SDP2】

2.54mmピッチ端子形スライドスイッチ ON-ON【SS22SDP2】

メーカー名:
型番:
SS22SDP2
箱番号:
環境区分:
RoHS対応
品質ランク:
M1
数量
形状
極数

1個以上
¥86.00(税抜)
自社在庫数
452

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

2.54mmピッチ端子形スライドスイッチ ON-ON【SS22SDP2】の概要

基板取り付け方の単極又投、1回路ON-ONのスライドスイッチです。

双極双投(DPDT:2回路切替スイッチ)のスライドスイッチです。

【仕様】
タイプスライド
極数2極
機能動作ON-ON
操作部形状縦ツマミ
端子部形状
端子間ピッチ2.54mm
定格DC30V-0.1A
ストローク2mm
回路切換タイミングショーティング
LED
実装PC
入数1個


■スライドスイッチの操作方向と内部構造

★操作方向の違い
スライドスイッチは、その名前のとおり「ツマミをスライドさせて操作するスイッチ」です。
図1 a) はツマミが縦に配置され、部品の上方向から操作するものです。
図1 b) はツマミが横に配置されたもので、横から操作します。
図1 c) はツマミの配置は横ですが、スライド操作が上下方向です。
それぞれ機能、目的により選択します。

★内部構造
図2は一般的な1回路2接点のスライドスイッチの構造原理図です。
内部の可動接片(金属)をツマミを介してスライドさせる構造になっていて、図2 a ) のように左へスライドさせると、可動接片を介して端子1と2が接続されます。
また、図2 b ) のように右へスライドさせると、今度は端子2,3が接続されます。
※回路数、接点数、配線の接続はスイッチによって異なりますので回路図を確認の上、機能、目的により選択します。

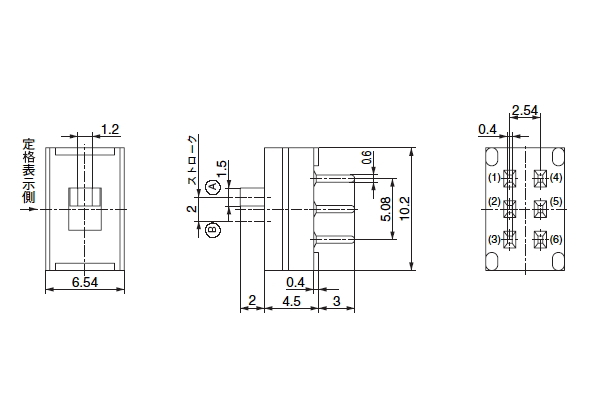

14847 0000000000108887 _0695-01 SS22SDP2 回路図
