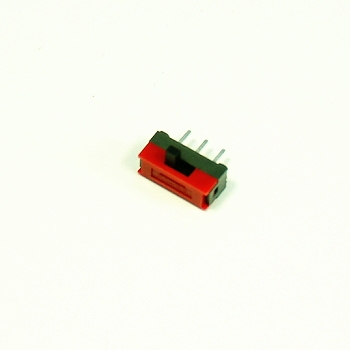

2.54mmピッチ端子形スライドスイッチ ON-ON【SS12SDH2】

2.54mmピッチ端子形スライドスイッチ ON-ON【SS12SDH2】

数量
形状
極数
1個以上
¥62(税抜)
自社在庫数
248

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

単極双投(SPDT:1回路切替スイッチ)のスライドスイッチです。横方向にスライド部があります。

【仕様】
・タイプ:スライド
・極数:1極
・機能動作:ON-ON
・操作部形状:横ツマミ
・端子部形状:
・端子間ピッチ:2.54mm
・定格:DC30V-0.1A
・ストローク:2mm
・回路切換タイミング:ショーティング
・LED:
・実装:PC
・入数:1個


■スライドスイッチの操作方向と内部構造

★操作方向の違い
スライドスイッチは、その名前のとおり「ツマミをスライドさせて操作するスイッチ」です。
図1 a) はツマミが縦に配置され、部品の上方向から操作するものです。
図1 b) はツマミが横に配置されたもので、横から操作します。
図1 c) はツマミの配置は横ですが、スライド操作が上下方向です。
それぞれ機能、目的により選択します。

★内部構造
図2は一般的な1回路2接点のスライドスイッチの構造原理図です。
内部の可動接片(金属)をツマミを介してスライドさせる構造になっていて、図2 a ) のように左へスライドさせると、可動接片を介して端子1と2が接続されます。
また、図2 b ) のように右へスライドさせると、今度は端子2,3が接続されます。
※回路数、接点数、配線の接続はスイッチによって異なりますので回路図を確認の上、機能、目的により選択します。

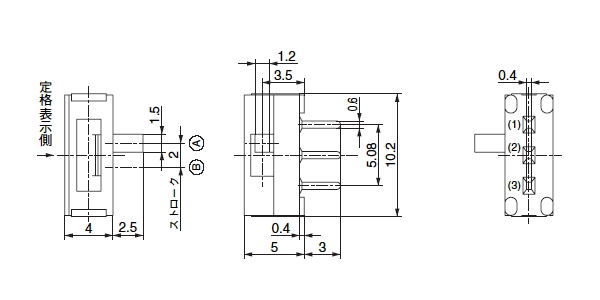

14853 0000000000134403 _0695-01 SS12SDH2 回路図
