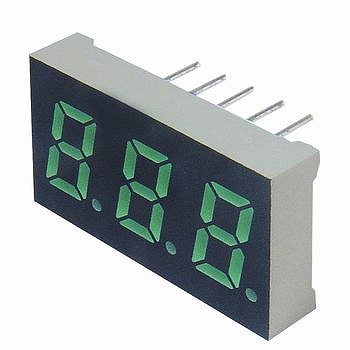

7セグメントLED(3桁・緑・カソード)【LB303MK】 ※在庫限り品

7セグメントLED(3桁・緑・カソード)【LB303MK】 ※在庫限り品

メーカー名:
型番:
LB303MK
箱番号:
環境区分:
RoHS対応
品質ランク:
S1
数量

1個以上
¥400.00(税抜)
50個以上
¥380.00(税抜)
100個以上
¥352.00(税抜)
200個以上
¥320.00(税抜)
自社在庫数
12
納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

7セグメントLED(3桁・緑・カソード)【LB303MK】の概要

3桁の小数点付き7セグメントLEDです。

カソードコモンのダイナミック点灯用です。桁ごとに各セグメント及びDP(小数点)のLEDの−側を1本の端子(合計3本)に接続してあり、+側は同じセグメントとDPを一つにまとめ合計8本の端子に接続し全体で11本の端子を持ちます。
【仕様】
・実装:リード
・桁数:3桁
・発光色:
・コモン:カソード
・サイズ:22.0mm×13.0mm×5.0mm
・文字高:8.0mm
・ピーク波長(typ):563nm
・順電流IF:20mA
・逆電圧VR:3V
・許容損失Po:1440mW
・動作温度:-25℃〜+75℃
・保存温度:-30℃〜+85℃
・順電圧VF/標準:2.1V
・順電圧VF最大:2.8V
・順電圧VF条件IF:10mA
・逆電流IR/最大:100μA
・逆電流IR/条件VR:3V
・輝度/最小:2.2mcd
・輝度/標準:6.3mcd
・輝度/条件IF:10mA
