LEDブラケット(凸型,本体色:クローム,取付孔:φ8.1mm,赤)【DB-3-F-CHR】

LEDブラケット(凸型,本体色:クローム,取付孔:φ8.1mm,赤)【DB-3-F-CHR】

メーカー名:
型番:
DB-3-F-CHR
品質ランク:
M1
数量

自社在庫数
25
2024/03/29 00:55 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥274.00
(税込¥301.00)
50個以上
¥257.00
(税込¥282.00)
100個以上
¥238.00
(税込¥261.00)
200個以上
¥216.00
(税込¥237.00)

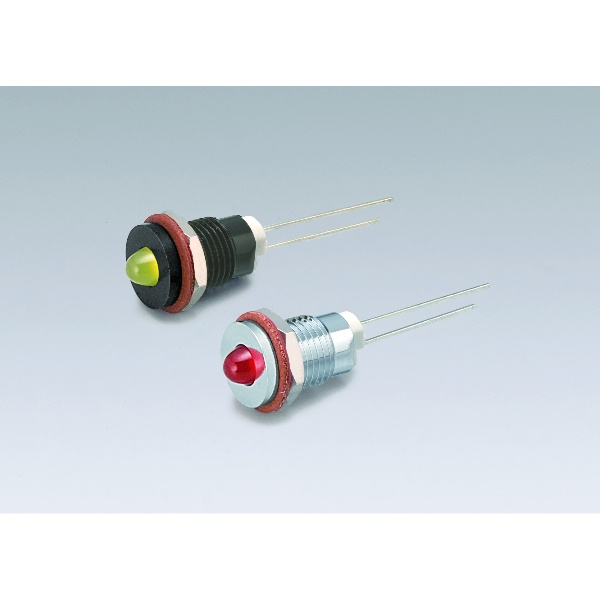

LEDブラケット(凸型,本体色:クローム,取付孔:φ8.1mm,赤)【DB-3-F-CHR】の概要

この商品は、販売中止となったサトーパーツのDB-3-N-CHRの代替品です。

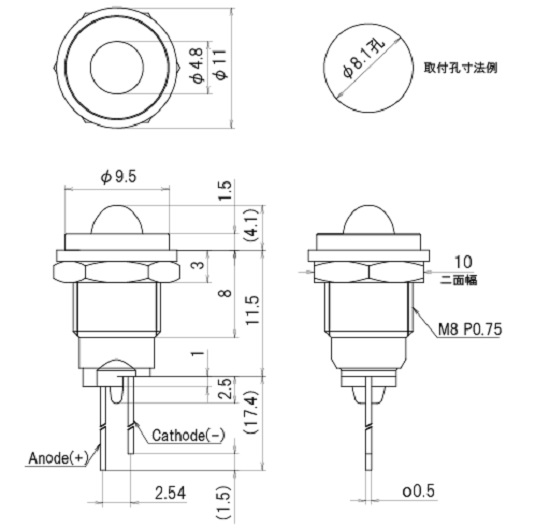

【仕様】

本体色CH(クローム)
レンズ色R(赤)
耐電圧AC500V (1分間)
絶縁抵抗DC500V、100MΩ以上
本体材質クローム : 黄銅、黒色 : 黄銅
主絶縁材PBT
端子金具L.E.D.リード線 (□0.5)
パネル取付方式ナット締め付け
取付板厚1.5mm〜3.5mm
ナット締付トルク0.7N・m
ナット二面幅10mm


【ご使用上の注意】
(1)本製品には保護抵抗は内蔵されていませんので、使用電圧に合わせた保護抵抗を直列に接続してください。
(2)接続の際は、極性にご注意ください。
(3)リード線を曲げる場合は底面より2mm以上のところで曲げ、はんだ付けは曲げ加工後に行ってください。

カラー推奨動作電流IF (mA)ピーク発光波長λP (nm)最大定格(Ta=25℃)
順電流IF (mA)逆電圧VR (V)許容損失PD (mW)動作温度TOPR (℃)保存温度TSTG (℃)
R(赤)1062730575-40〜+85-40〜+85
G(緑)1056525562.5-40〜+85-40〜+85
Y(黄)/OR(橙)1559030575-40〜+85-40〜+85
カラー電気的、光学的特性(Ta=25℃)
順電圧 VF逆電流 IR光度(軸上) IV
標準(V)最大(V)IF(mA)最大(μA)VR(V)最小(mcd)標準(mcd)IF(mA)
R(赤)1.92.31010563010
G(緑)2.02.41010563010
Y(黄)/OR(橙)1.952.41010563010
