AnalogCAP基板 部品セット【MRM-ANALOGCAP-S】

AnalogCAP基板 部品セット【MRM-ANALOGCAP-S】

メーカー名:
型番:
MRM-ANALOGCAP-S
品質ランク:
M1
数量

自社在庫数
47
2024/03/28 22:21 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥1,469.00
(税込¥1,615.00)

AnalogCAP基板 部品セット【MRM-ANALOGCAP-S】の概要

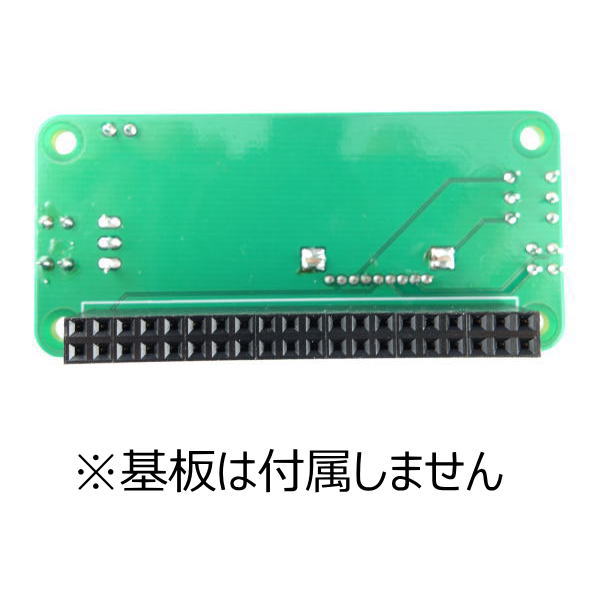

ラズパイマガジン2019年10月号の付録「AnalogCAP」プリント基板用の部品セットです。AnalogCAPは、Raspberry Piの弱点であるアナログ入力を実現するための拡張ボードです。Raspberry Piと接続して使用しますが、ソフトウェアのインストールと設定が必要です。詳しい使い方は、ラズパイマガジン2019年10月号で解説されていますので、そちらをご覧ください。

【仕様】
・対応機種:Raspberry Pi Model B+/2B/3B/3B+/Zero
・表示用LCD:8桁2行
・A/D変換:16ビット、0V~2.048V
・インターフェース:I2C
・使用ピン:GPIO2(SDA)、GPIO3(SCL)

【ご注意】
・本商品には、Raspberry Piやその周辺機器、ラズパイマガジン2019年10月号は含まれていません。

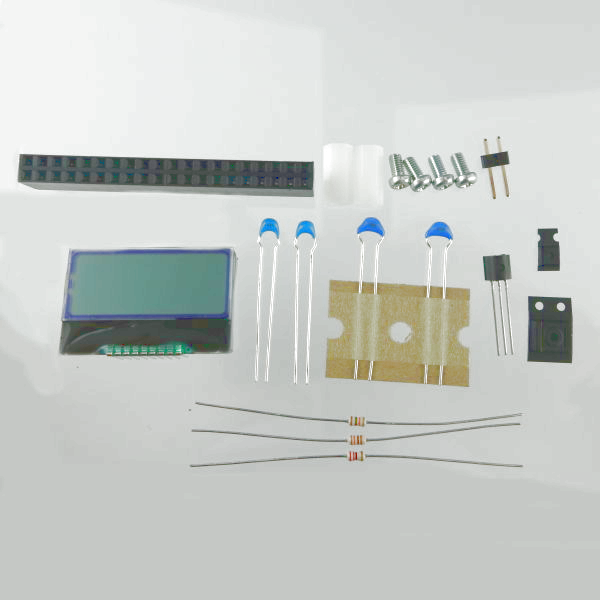

【部品表】
型番部品番号備考
MCP3425A1U1A/D変換(SOT-23-6)
PCA9515A1U2I2Cリピータ(NXP)
LP2950-3.3V1U3レギュレータ(3.3V、TO92-3)
AQM0802A-FLW-GBW1LCD18×2構成、バックライトあり
10kΩ1R1カーボン⽪膜抵抗(⼩型1/4W) 茶⿊橙⾦
10kΩ1R2カーボン⽪膜抵抗(⼩型1/4W) 茶⿊橙⾦
22Ω1R3カーボン⽪膜抵抗(⼩型1/4W) ⾚⾚⿊⾦
0.1uF/25V1C1積層セラミックコンデンサ(2.5mm) 104
0.1uF/25V1C2積層セラミックコンデンサ(2.5mm) 104
1uF/25V1C3積層セラミックコンデンサ(2.5mm) 105
1μF/25V1C4積層セラミックコンデンサ(2.5mm) 105
2×201P140ピンソケット(2×20)
1×21P22ピンヘッダ(1×2)
AS-26112
M2.6mm、11mm
B-26054
M2.6mm、5mm
