超小型ハイパワーD級アンプモジュール【LVX-IR4301M】

超小型ハイパワーD級アンプモジュール【LVX-IR4301M】

メーカー名:
型番:
LVX-IR4301M
品質ランク:
M1
数量

1セット以上
¥1,429.00(税抜)
自社在庫数
20セット

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

超小型ハイパワーD級アンプモジュール【LVX-IR4301M】の概要

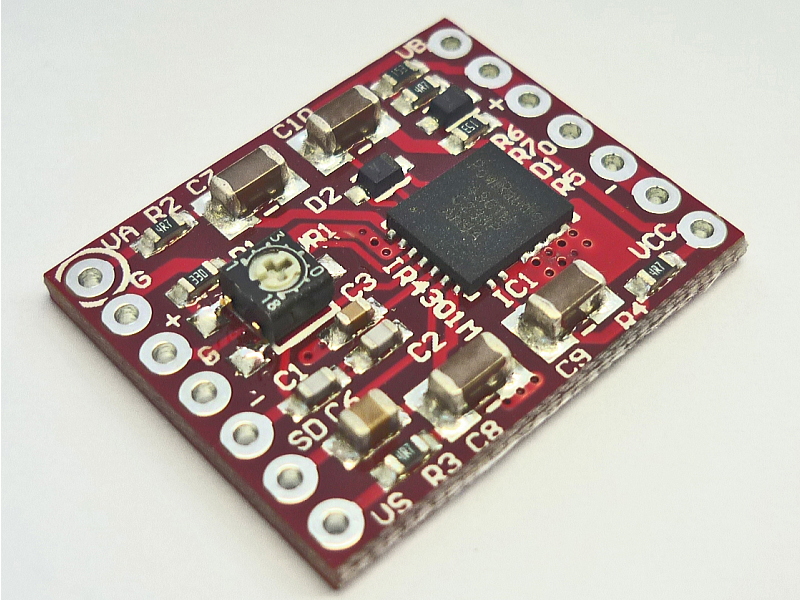

このパワーアンプモジュールは、LV1.0,LV2.0に搭載されているモジュールです。デジタルアンプIR4301とその周辺回路が一体となったモジュールですので、電源と出力フィルターを繋げれば簡単にパワーアンプが作成できます。
【特長】
○インターナショル・レクティファイアー製 高性能Class-DアンプIC IR4301採用○高密度基板レイアウト・PQFN パッケージのIR4301を23x18.5mmの小型基板に高密度実装しています。・裏面には、緻密に設計された放熱パターンを設けています。(絶縁の上、ヒートシンク取り付け可能)○最大出力160W (4Ω負荷時、1kHz、THD=10%)○過電流保護、温度上昇監視、電源低電圧監視の保護機能を搭載しています。保護状態からの自己復帰機能も搭載しています。○LV-1.0 内のパワーアンプ基板2 枚と置き換えることができます。
【仕様】
・形式:CMOS差動入力PWMパワーオペアンプ
・出力電流供給能力:連続5A以上
・発振周波数可変範囲:350kHz〜500kHz
・保護機能:過電流、減電圧、加熱保護
【内容】・D級アンプモジュール・・・1個・7ピン・ピンヘッダ・・・2個・取扱い説明書・回路図

LinkmanAudioのページへリンク
http://www.linkman-audio.com/

LV2.0の音質改善その1~3
http://select.marutsu.co.jp/list/detail.php?id=217
http://select.marutsu.co.jp/list/detail.php?id=176
http://select.marutsu.co.jp/list/detail.php?id=169


マルツエレック オーディオ専門サイト【marutsu-audio.com】のご紹介

LinkmanのLVモジュールシリーズから、アナログオーディオ関連の機材、オーディオ用の電子部品に至るまで、マルツの選りすぐりの商品を、音作りを楽しむ皆様へお届けいたします。

http://www.marutsu-audio.com/


マルツセレクト・技術情報

製作研究!最新USBオーディオ
http://select.marutsu.co.jp/list/detail.php?id=85




158723 0000000200204476 _$LM021 LVX-IR4301M 回路図
