フォノイコライザーアンプキット【PS-3250】

フォノイコライザーアンプキット【PS-3250】

メーカー名:
型番:
PS-3250
品質ランク:
M1
数量

自社在庫数
22

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥4,769.00
(税込¥5,245.00)

フォノイコライザーアンプキット【PS-3250】の概要

MMカートリッジとMCカートリッジが使用できるイコライザーアンプキット


アナログレコードの再生に必要な、RIAA特性を持つイコライザーアンプキットです。微弱なカートリッジ出力をフラットな特性にしてラインレベルに増幅します。

●特徴

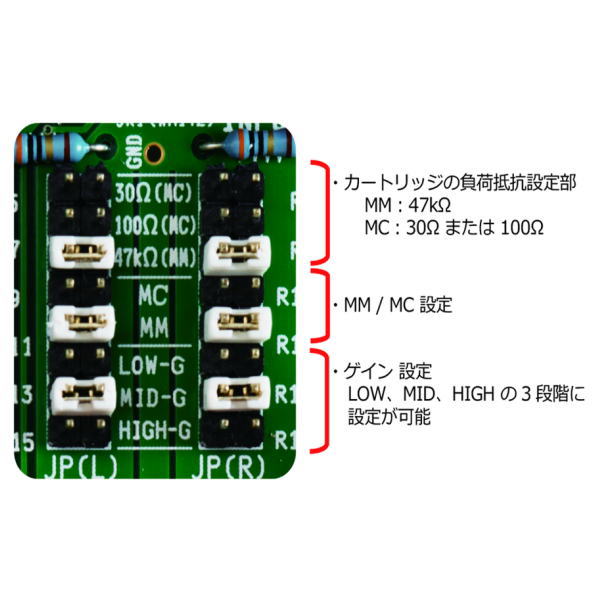

・基板上のジャンパーの差し替えでMM型カートリッジとMC型カートリッジに対応しています。また、カートリッジの出力に合わせて3段階のゲイン設定が可能です。
・オペアンプには、NJM2068DD(低ノイズ選別品)を採用しました。オペアンプは差し替えができ、音の違いを楽しむことも可能です。
・イコライザー回路にはCR型を採用しているので、オペアンプを交換してもイコライジング特性がずれる心配はありません。
・±1%級の金属皮膜抵抗、±2%級のフィルムコンデンサを採用しており、RIAA偏差が小さく、低ノイズです。
・電源部には正負電圧発生回路を搭載しえいます。オペアンプに±15Vを供給することにより、高音質と広いダイナミックレンジを確保しています。
・電源ON/OFF時のPOPノイズ抑制回路を搭載しています。

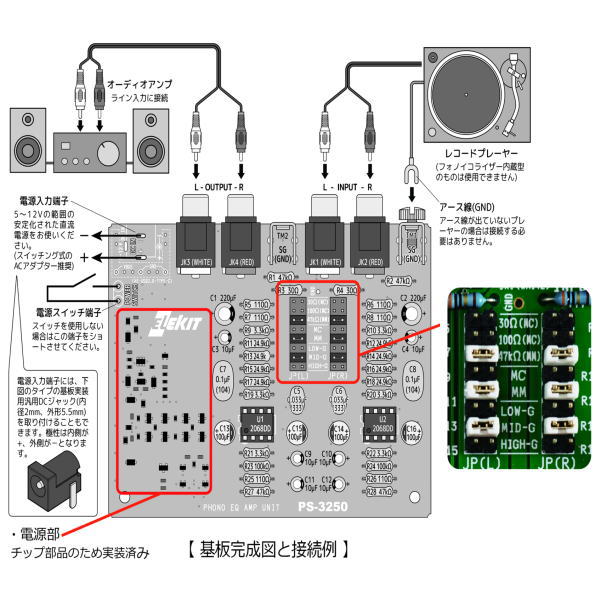

・イコライザーアンプは、入出力線の引き回しやアースポイントによりノイズ(とくにハム)のレベルが大きく左右されるため、本キットでは基板実装用の入出力ジャックとアース金具が付属しています。

※低ノイズで実用的にご使用になるには金属ケースへの組み込みが必要です。
※特定のケースは想定しておりませんので、市販のケースをご利用ください。
 (穴加工例の参考寸法図は説明書に掲載しています)

●仕様

対応カートリッジMM型(約47kΩ)、MC型(約100Ωまたは30Ω)
回路構成CR型イコライザー(RIAA)、オペアンプ2段増幅
RIAA偏差±0.5dB以内(20~20kHz)
利得(@1kHz)27dB(MM、LOW-G時)、32dB(MM、MID-G時)、 36dB(MM、HIGH-G時)
56dB(MC、LOW-G時)、62dB(MC、MID-G時)、 65dB(MC、HIGH-G時)
ノンクリップ最大出力(@1kHz)9Vrms
電源電圧DC5~12V
消費電流100mA(5V時)、30mA(12V時) [NJM2068DD使用時]
基板サイズ100×80mm


【工作について】

・工作時間:1~2時間程度
・はんだ付け:あり
・部品点数:56点
・工作に必要な工具:ニッパー、はんだごて
