SFE-SEN-14843
Qwiic-MLX90640搭載赤外線アレイモジュール
マルツコード：
M1632-744
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/19 13:08 現在）

提携先在庫数：1個(2025/07/18 09:00現在)

出荷予定日：
2025/7/28
数量
1個以上
￥15,708.00
(税込￥17,278.00)

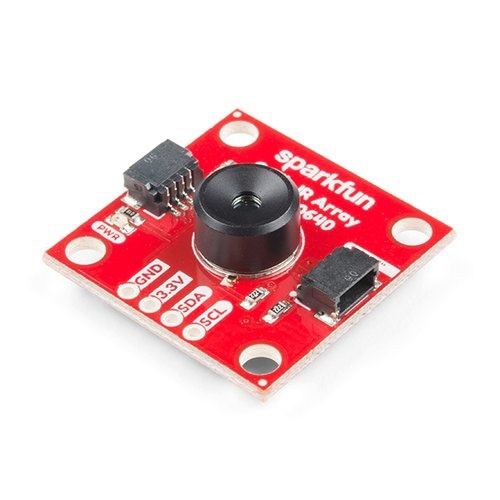

Qwiic-MLX90640搭載赤外線アレイモジュール【SFE-SEN-14843】

の概要

32 x 24配列のサーモパイルセンサを内蔵し、低解像度の熱画像カメラとして機能する、Qwiicシステムに対応した赤外線アレイモジュールです。数メートル離れた場所の表面温度を、ベストケースで± 1.5℃の精度で検出することが可能です。

Qwiicシステムを利用することで、全ての通信がI2C経由で可能となりますが、ブレッドボードでも利用できるよう、2.54 mmピッチのスルーホールが用意されています。

-40℃～300℃の温度測定範囲で、110° x 75°の広い視野を持つことを特徴としています。I2Cバスには、プルアップ抵抗が接続されていますが、ボード裏面の該当するジャンパを切断することで取り除くことが可能です。

MLX90640はホストとなるボードに複雑な計算を要求するので、Arduino Unoでは生のピクセルデータを温度データに変換するのに必要なRAMまたはフラッシュが不十分です。そのため本製品を利用いただくには、RAMが20,000バイト以上のマイクロコントローラが必要となります。例えばTeensyの3.1以上のモデルはこの条件を満たしています。

【Qwiicシステムとは】

Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

●仕様

・動作電圧:3 V～3.6 V
・消費電流:～18 mA
・視野:110° x 75°
・測定範囲:-40℃～300℃
・分解能:± 1.5℃
・リフレッシュレート:0.5 Hz～64 Hz
・I2Cアドレス:0 x 33
・2 x Qwiic接続ポート
