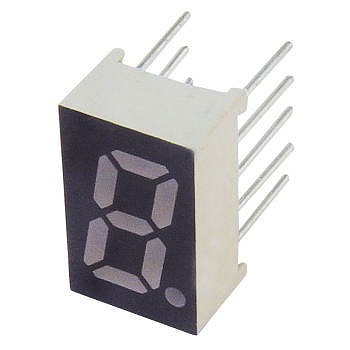

7セグメントLED(1桁・青・カソード)【KW1391CBB】

7セグメントLED(1桁・青・カソード)【KW1391CBB】

メーカー名:
型番:
KW1391CBB
環境区分:
RoHS2対応
品質ランク:
A1
数量
コモン

自社在庫数
1,279
2024/10/05 22:20 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥294.00
(税込¥323.00)
100個以上
¥265.00
(税込¥291.00)
200個以上
¥236.00
(税込¥259.00)
500個以上
¥206.00
(税込¥226.00)

7セグメントLED(1桁・青・カソード)【KW1391CBB】の概要

【仕様】
・実装:リード
・桁数:1桁
・発光色:
・コモン:カソード
・サイズ:13.0mm×10.0mm×7.0mm
・文字高:9.9mm
・ピーク波長(typ):468nm
・順電流IF:35mA
・逆電圧VR:5V
・許容損失Po:100mW
・動作温度:-40℃〜+80℃
・保存温度:-40℃〜+80℃
・順電圧VF/標準:3.5V
・順電圧VF最大:4.0V
・順電圧VF条件IF:20mA
・逆電流IR/最大:100μA
・逆電流IR/条件VR:5V
・輝度/最小:15mcd
・輝度/標準:30mcd
・輝度/条件IF:20mA

LEDの使い方を基礎から解説。
点灯回路の設計例や、接続時の注意点など、ご案内いたします。

LED基本ガイド
