RL78/I1E CPUボード【FB-R5F11CCC-TB】

RL78/I1E CPUボード【FB-R5F11CCC-TB】

メーカー名:
型番:
FB-R5F11CCC-TB
数量

1個以上
¥5,400.00(税抜)
自社在庫数
3

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

RL78/I1E CPUボード【FB-R5F11CCC-TB】の概要

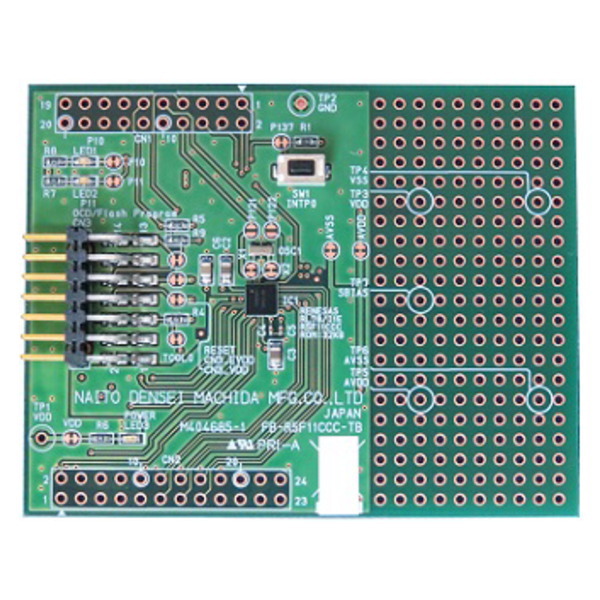

RL78/I1Eターゲットボード

ルネサスエレクトロニクス製のマイコンRL78/F15を搭載したターゲットボードです。オンチップのプログラミング機能つきデバッギングエミュレータE1を使用して、マイコンの動作を試すことができます。

●特長

・RL78/I1E(R5F11CCCGBG)を搭載
・20MHzの発振子を搭載
・ユニバーサルエリア(2.54mmピッチ)を搭載
・フラッシュメモリプログラミング、オンチップデバッグの両方に対応(TOOL0端子を使用)
・マイコンの端子を周辺ボードコネクタに配置し拡張性に優れる
・鉛(Pb)フリーに対応

【内容物】
・FB-R5F11CCC-TB 本体
ユーザーズ・マニュアル

●仕様

CPURL78/I1E(R5F11CCCGBG)
メインクロック動作周波数20MHz
搭載部品CN1:周辺ボードコネクタ(2.54mmピッチ)20pinソケット(パッドのみ)
CN2:周辺ボードコネクタ(2.54mmピッチ)24pinソケット(パッドのみ)
CN3:14pinコネクタ(E1接続用)
Power LED赤 ×1(LED3)
評価用LED黄 ×2(LED1はP10、LED2はP11へ接続)
評価用SWSW1(INTP0へ接続)
メインクロック(OSC1)20MHz発振子(X1、X2へ接続)
動作電圧2.7V~5.5V(OSC1:20MHz発振子使用時)
