Switch Science LPC1114SOP【SSCI-063203】

Switch Science LPC1114SOP【SSCI-063203】

メーカー名:
型番:
SSCI-063203
品質ランク:
M1
数量

1個以上
¥2,000.00(税抜)
自社在庫数
17

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

Switch Science LPC1114SOP【SSCI-063203】の概要

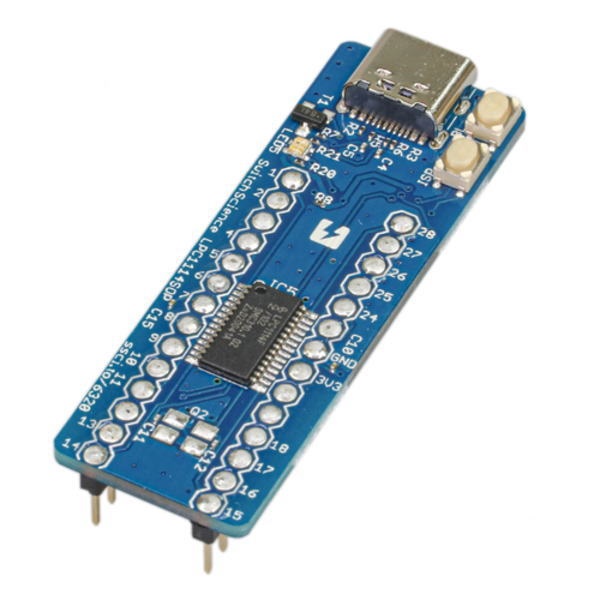

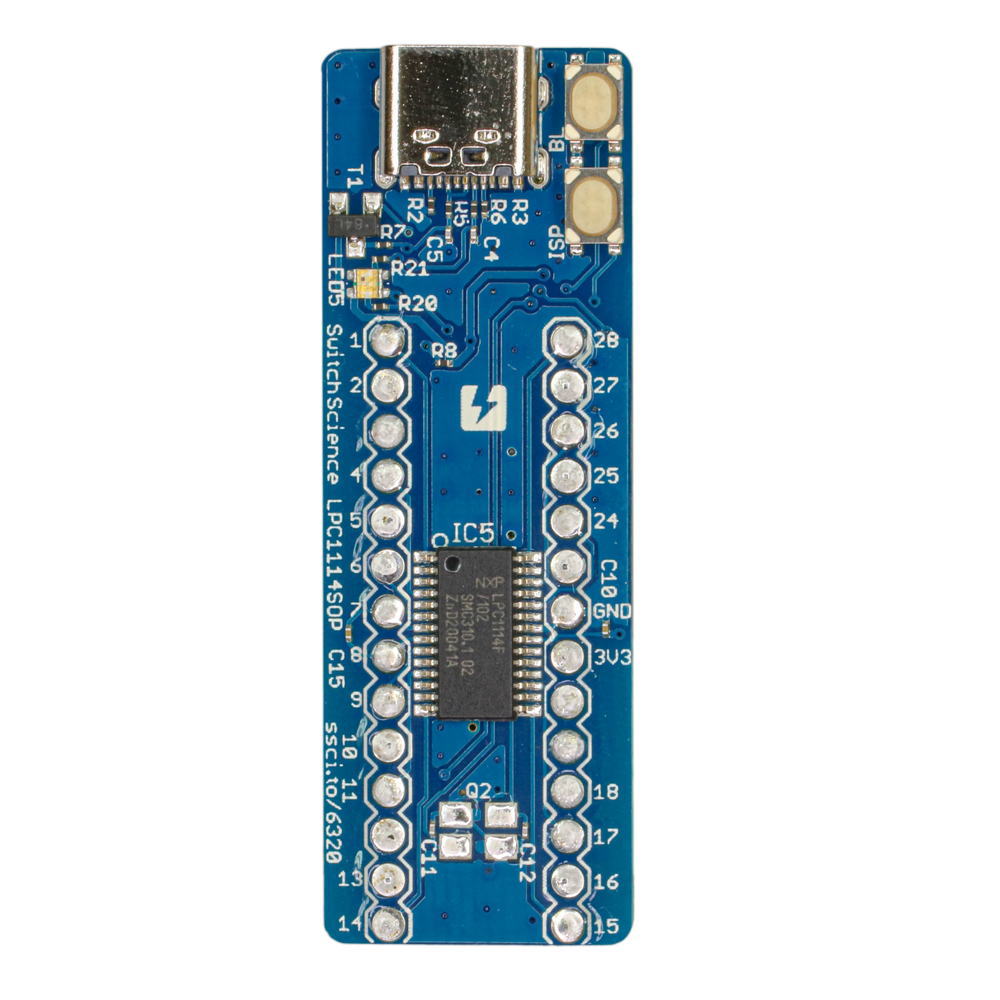

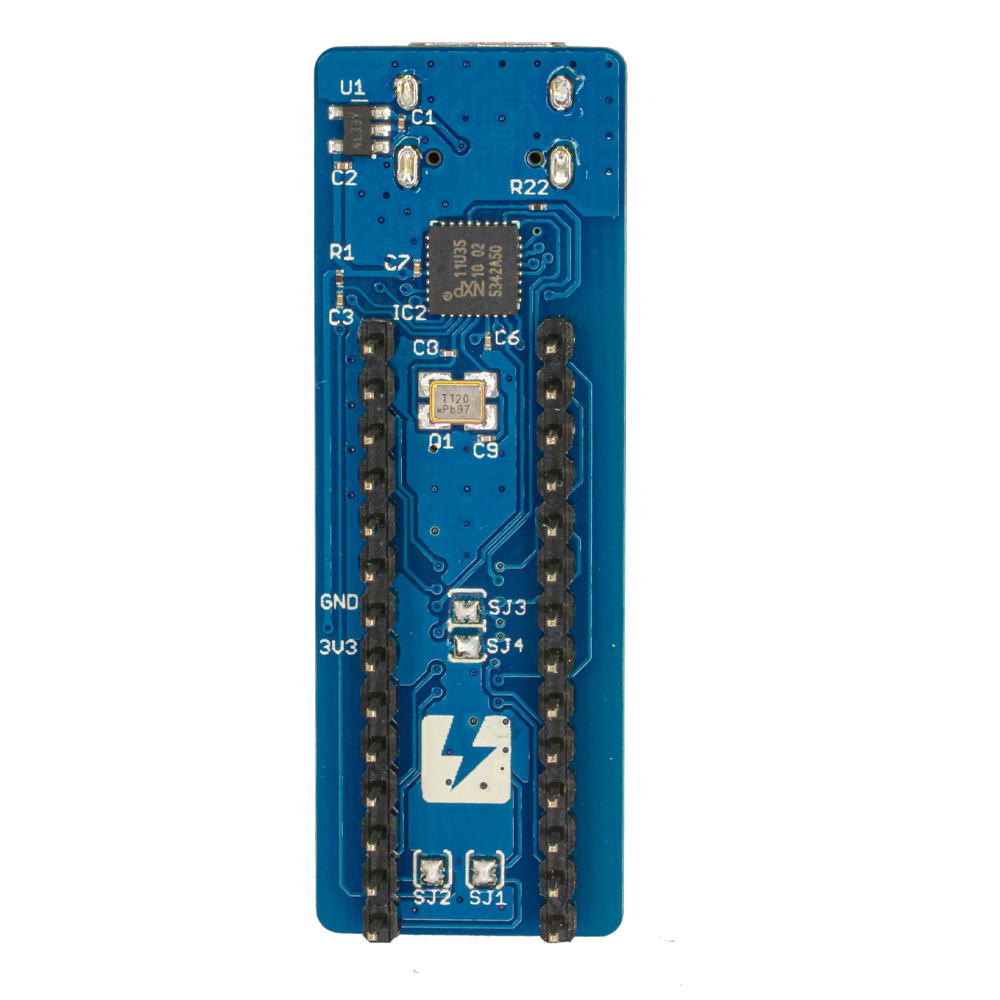

LPC1114FDH28マイコンボード


mbed LPC1114FN28のマイコン部分をSOPのLPC1114FDH28に置き換えた基板です。接続はUSB2.0ですが、USB Type-Cのレセプタクルが付いています。USBケーブルでパソコンと接続するとドライブとして認識され、プログラムの書き込みができます。
Mbedのオンラインコンパイラを使用してプログラムを開発し、ダウンロードしたバイナリファイルをドラッグ&ドロップするだけで、マイコンにプログラムを書き込むことができます。
インターフェースとしてUSB-UARTブリッジ、CMSIS-DAPデバッグアダプタ機能も搭載しています。LPC1114FDH28の15ピンと16ピンのUARTはUSB-UARTブリッジに接続されているので、シリアル通信が可能です。
BLとISPの2つのタクトスイッチが実装され、BLスイッチを押すとLPC1114FDH28をリセットできます。ISPスイッチはインターフェースチップのファームウェアを書き換えるISPモードにするために使用します。

【mbed LPC1114FN28との違い】
・マイコンのパッケージがDIP28ピンからSOP28ピンに変更。
・ICソケットではなく直接はんだ付け。
・USBコネクタがmicroUSBからUSB Type-Cに変更。

【資料】
回路図(PDF)
mbed LPC1114FN28 mbed.orgのmbed LPC1114FN28ページ
mbed LPC1114FN28 の使い方 ユーザーの方が書かれたblog
Mbed OS 2のサポートがいつ終わってもよいようにローカル環境を構築する方法
