Evaluation Kit for RA4M2(EK-RA4M2評価キット)【RTK7EKA4M2S00001BE】

Evaluation Kit for RA4M2(EK-RA4M2評価キット)【RTK7EKA4M2S00001BE】

メーカー名:
型番:
RTK7EKA4M2S00001BE
品質ランク:
M1
数量

1セット以上
¥14,999.00
(税込¥16,498.00)
10セット以上
¥14,060.00
(税込¥15,466.00)
30セット以上
¥13,616.00
(税込¥14,977.00)
50セット以上
¥12,876.00
(税込¥14,163.00)
自社在庫数
1セット

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

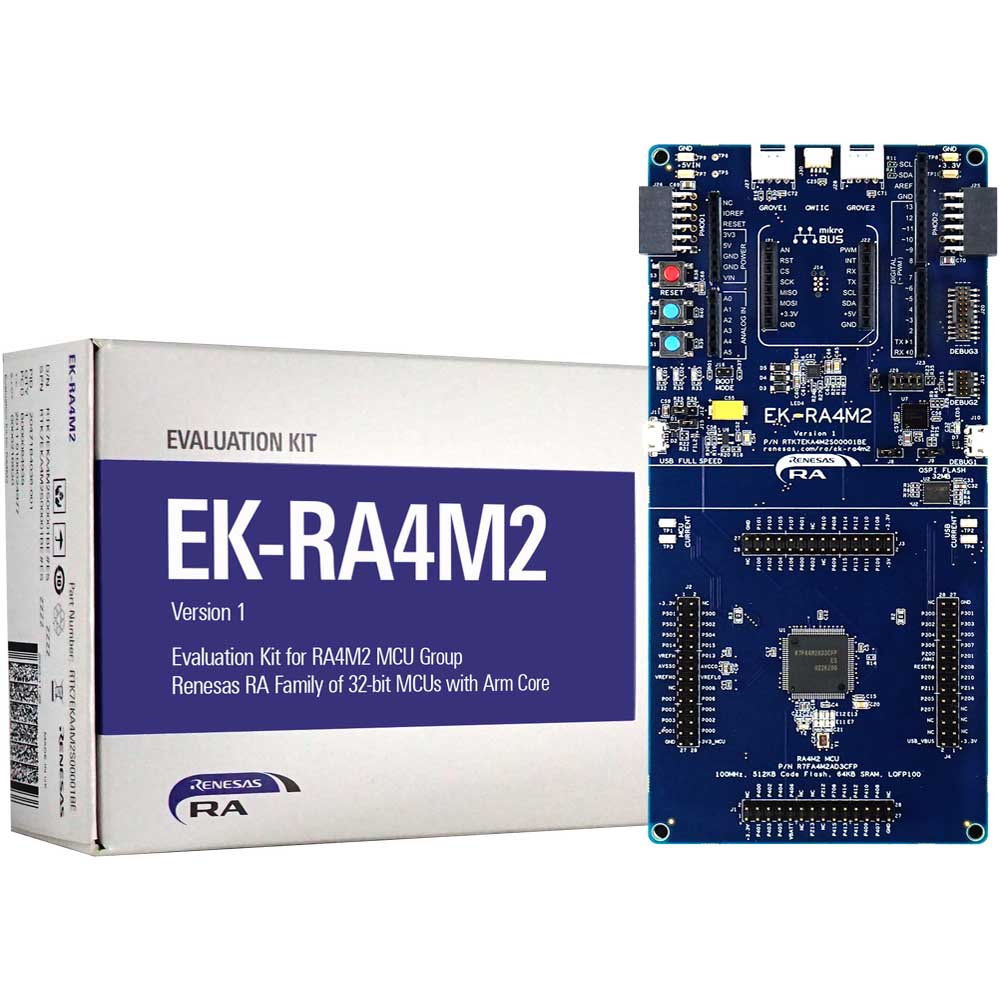

Evaluation Kit for RA4M2(EK-RA4M2評価キット)【RTK7EKA4M2S00001BE】の概要

Arm Cortex-M33を採用したRA4M2マイコンの評価ボード


RAファミリRA4M2マイコンの評価用ボードで、MCUのネイティブピンに直接アクセスできます。ルネサス独自のFlexible Software Package(FSP)と様々なIDEを使用して、組み込みシステムアプリケーションを開発することができます。

【資料】
クイックスタートガイド
ユーザーズマニュアル

●特長

・搭載MCU R7FA4M2AD3CFP(100MHz、Arm Cortex-M33コア)
  512KBコードフラッシュメモリ、128KB SRAM、100ピン/LQFPパッケージ
・2×28ピンオスヘッダーによりネイティブピンにアクセス可能
・精密な消費電流の測定用MCU電流測定ポイントを設置
・複数のクロックソースを用意(24.000MHzと32,768Hzの基準クロック)
・RA MCU内部で追加の低精度クロックを使用可能

●仕様

USB USBフルスピードホスト&デバイス(microABコネクタ)
5V入力USB(デバッグ、フルスピード)
外部電源(表面実装クランプテストポイントと電源入力ビアを使用)
デバッグモードオンボードデバッグ(SWD)
デバッグイン(ETM、SWD、JTAG)
デバッグアウト(SWD)
ユーザーLED、ボタンユーザーLED ×3(赤、青、緑)
電源表示LED(白)
デバッグ表示LED(黄)
ユーザーボタン ×2
リセットボタン ×1
拡張エコシステムGroveコネクタ(I2C /アナログ) ×2
SparkFun Qwiicコネクタ
Digilent Pmodコネクタ(SPI、UART) ×2
Arduino Uno R3互換コネクタ
mikroBUSコネクタ
MCUMCUブート構成ジャンパー
特殊機能へのアクセス32MB(256Mb)外部クワッドSPIフラッシュ
ボードサイズ80mm×170mm

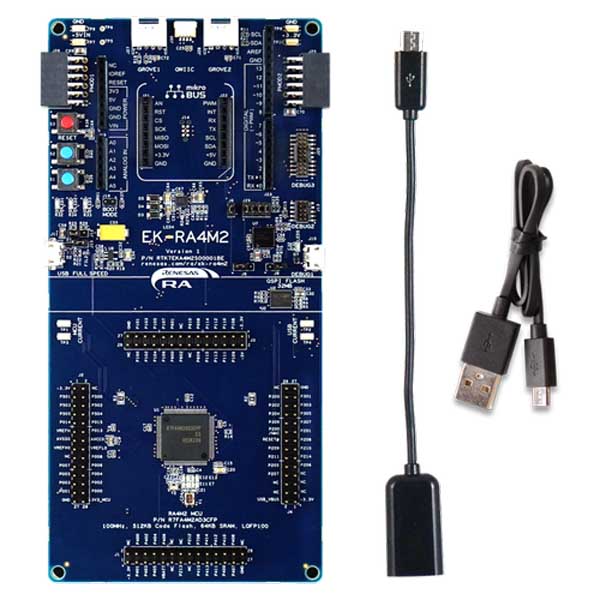

【セット内容】
・EK-RA4M2 v1 ボード ×1
・デバイス用microUSBケーブル(USB-TypeAオス-microBオス) ×1
・ホスト用microUSBケーブル(USB-TypeAメス-microBオス) ×1
