M5STACK-K014-C
BALA2 ミニセルフバランスカー
マルツコード：
M2195-281
品質ランク：
M1

BALA2 ミニセルフバランスカー【M5STACK-K014-C】

の概要

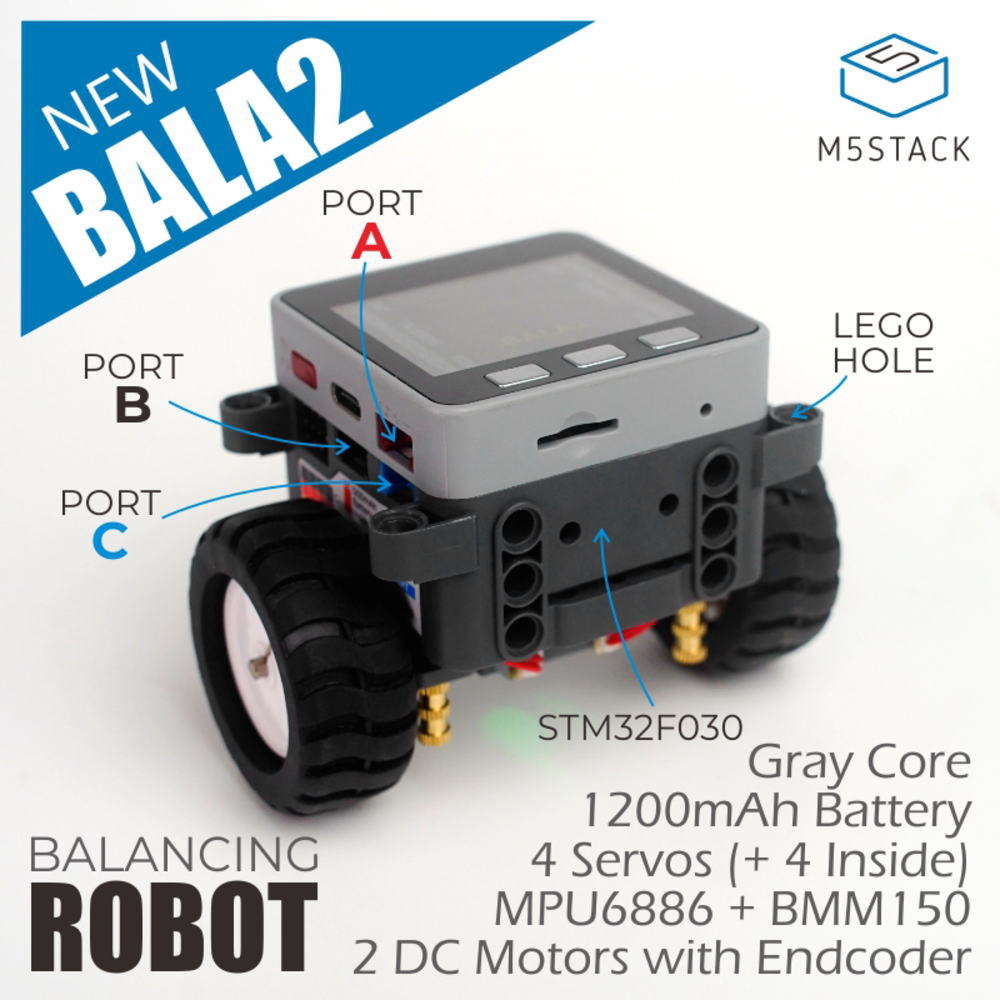

M5Stack Grayが付属したミニバランスカー


M5BALA-ミニバランスカーの後継品です。本製品にはボトム部を除いたM5Stack Grayが付属しています。M5Stack Grayにはサンプルプログラムが書き込まれています。
M5BALA2は2輪セルフバランスカーキットで、メインコントローラとしてSTM32F030C8T6を搭載し、双方向制御が可能なモータードライバと1200mAhバッテリーを内蔵しています。ベース部には、多数のインターフェースを内蔵しています。従来からのPortB/PortCに加え、8チャンネルサーボに対応します。DCドライブモジュールは、M5Stack GrayとI2C(0x3A)で通信します。

●特長

・9軸IMUを搭載
・PID制御によるバランス制御で2輪駆動
・Grove互換ポート(HY2.0-4P) ×3
・8チャネルサーボドライブ(外部接続4チャネル、内部接続4チャネル)
・内蔵スピーカー
・TFカード対応
・LEGO互換の取り付け穴

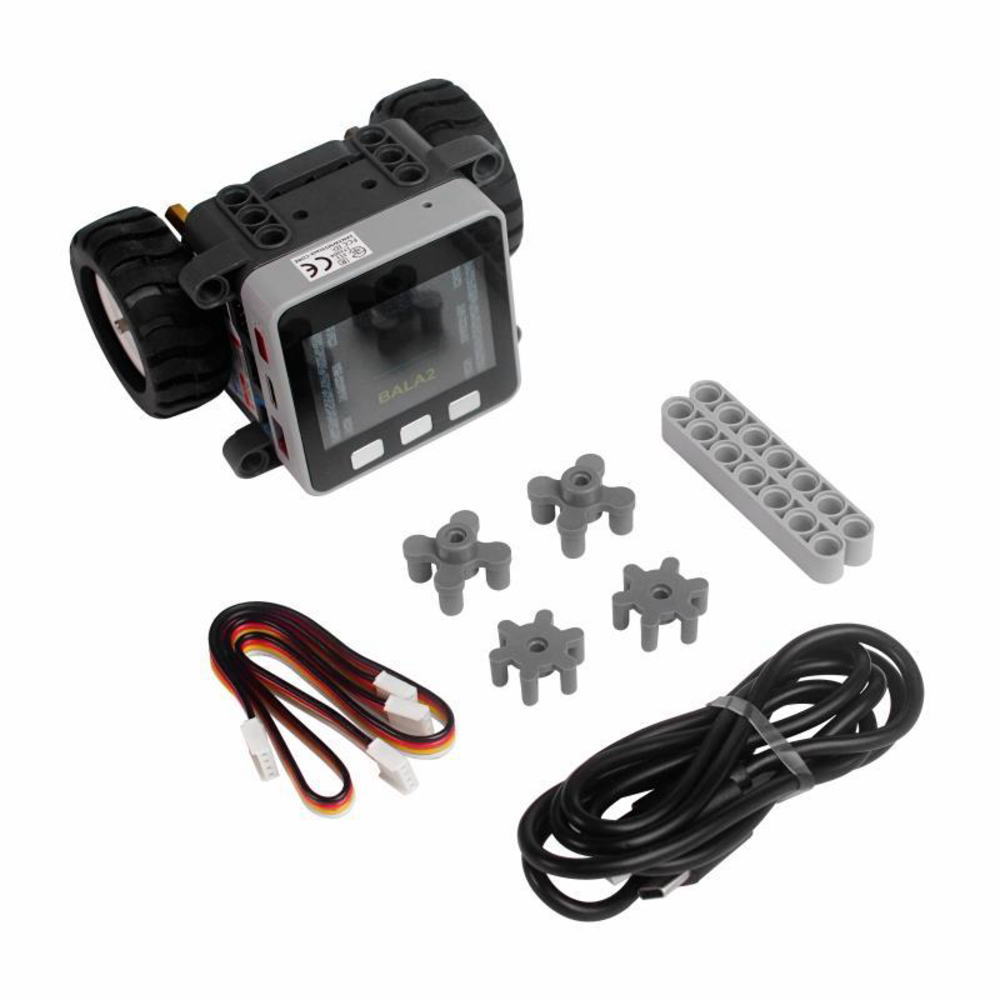

【セット内容】
・M5Stack Gray ＋ BALA2 ×1
・ホイールコネクタ ×4
・HY2.0-4Pケーブル(20cm) ×2
・ブロック ×2
・六角レンチ ×1
・USB Type-Cケーブル(120cm) ×1

●仕様

ESP32240MHz Dual Core、600DMIPS、
520KB SRAM、Wi-Fi、デュアルモードBluetooth
Flash/RAM16MB Flash + 4MB PSRAM
LCDILI9342C (2.0インチカラーLCD、320×240)
スピーカー1W-0928
センサBMM150 + MPU6886
モータードライバHR8833
ベースコントローラSTM32F030C8T6
ポートGROVE I2C ×1/UART ×1/GPIO ×1/サーボ ×8
バッテリ容量1200mAh
重量157g
寸法54×54×65mm
ケース素材プラスチック

【ピン配置】
ESP32チップGPIO22GPIO21GPIO26GPIO36GPIO16GPIO17
PORT ASCLSDA



PORT B

DACADC

PORT C



RXTX

【資料】
・ドキュメント
・クイックスタート
・回路図(ダウンロード)

【サンプル】
・Arduinoサンプルプログラム(GitHub)
・EasyLoader (クリックするとダウンロードが始まります)
　- Windows
　- MacOS
