ターゲットボード for RX23Wモジュール【RTK5RX23W0C00000BJ】

ターゲットボード for RX23Wモジュール【RTK5RX23W0C00000BJ】

メーカー名:
型番:
RTK5RX23W0C01000BJ
環境区分:
RoHS3対応
品質ランク:
M1
数量

1個以上
¥4,779.00
(税込¥5,256.00)
20個以上
¥4,526.00
(税込¥4,978.00)
自社在庫数
7

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

ターゲットボード for RX23Wモジュール【RTK5RX23W0C00000BJ】の概要

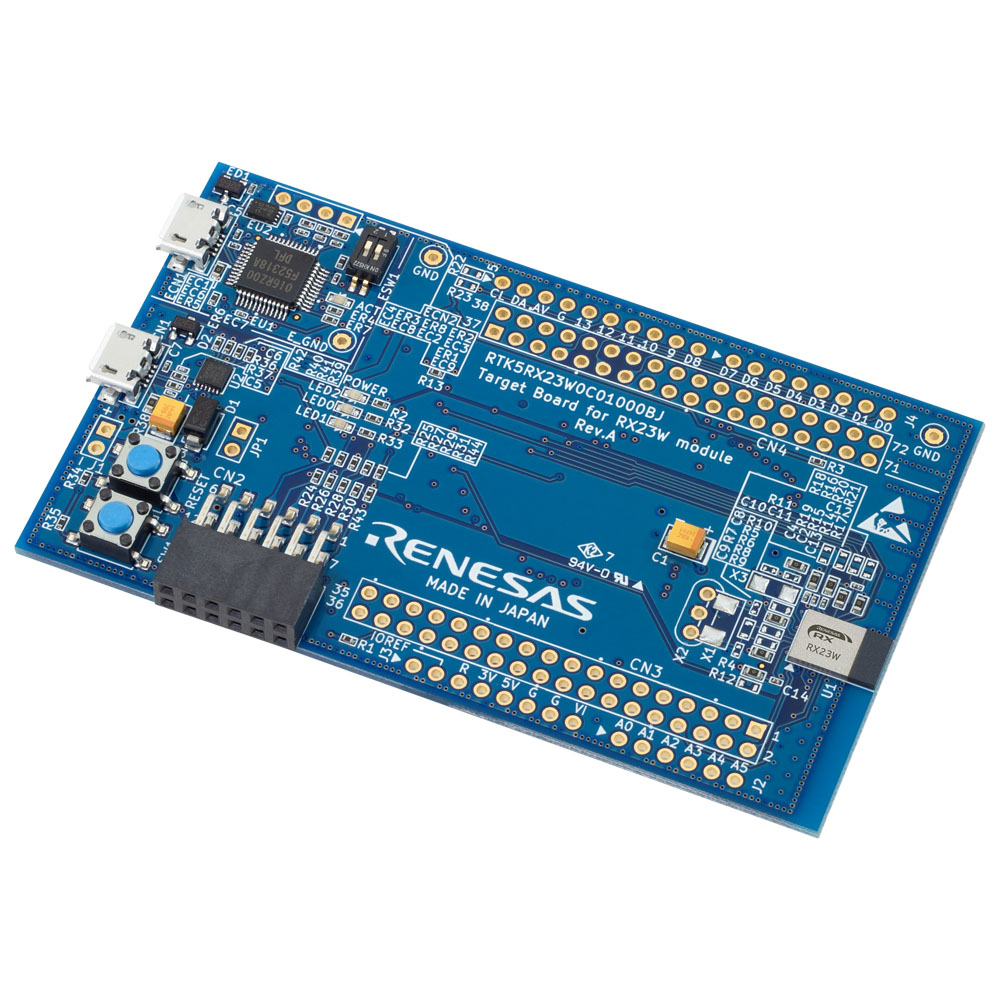

Bluetoothに対応したマイコンRX23Wを搭載した評価ボード


RX23Wグループマイコンの評価や試作、開発に利用できる評価ボードです。本製品にはエミュレータ回路を搭載しているので、E1エミュレータ/E2 エミュレータLiteを必要とせずにアプリケーションを開発できます。さらに、すべてのMCU信号ピンへのアクセスを可能にするピンヘッダ用スルーホールを搭載しているため、試作も簡単に行えます。
RX23Wグループマイコンは、RX23WマイコンチップとBluetooth専用発振器、パターンアンテナを1パッケージにしたマイコンモジュールです。

●特長

・RX23Wグループマイコンモジュール搭載
・すべての信号ピンにアクセスできるピンヘッダ用スルーホールを搭載
・エミュレータ回路を搭載しており、USBケーブルでパソコンと接続するだけで電源供給とプログラムデバッグが可能(USBケーブルは付属していません)
・ルネサス統合開発環境e2 studioを使用できます。

【資料】
クイックスタートガイド
ユーザーズマニュアル


●仕様

評価MCU型番:R5F523W8CDLN (TSIPなし)
パッケージ:LGA-83ピン
内蔵メモリ:ROM 512KB、RAM 64KB、E2 Data Flash 8KB
基板サイズ54.0×90.0mm
t1.6mm
電源USBコネクタ:5V
入力電源IC:5V入力、3.3V出力
外部電源供給用ヘッダ*1:3.3V入力、2ピン×1
消費電流最大200mA
電流測定ヘッダ*1ヘッダ:2ピン×1
メインクロック*1メインシステムクロック用水晶発振子(表面実装)
メインシステムクロック用水晶発振子/セラミック共振子(リード型)
サブクロック*1サブクロック用水晶発振子(表面実装)
Bluetooth Low EnergyBluetooth Low Energy回路×1
 周波数範囲:2402~2480MHz
 最大送信出力:4dBm(4dBm 出力モード時)
 出力偏差:+2dB
プッシュスイッチリセットスイッチ×1、ユーザスイッチ×1
LED電源用LED(緑) ×1、ユーザ用LED(緑) ×1、ACT LED(緑) ×1
USBオンボードエミュレータ用コネクタ:USB-Micro-B
USB シリアル変換インターフェース用コネクタ:USB-Micro-B
Pmod コネクタコネクタ:アングル型、12ピン
Arduino UNOコネクタ*1Arduino UNO用2.54mm ピッチコネクタ1セット
MCUヘッダ*1ヘッダ:36ピン ×2
カットパターン27箇所
エミュレータリセットスイッチDIPスイッチ ×1

*1:部品は実装されていません。
