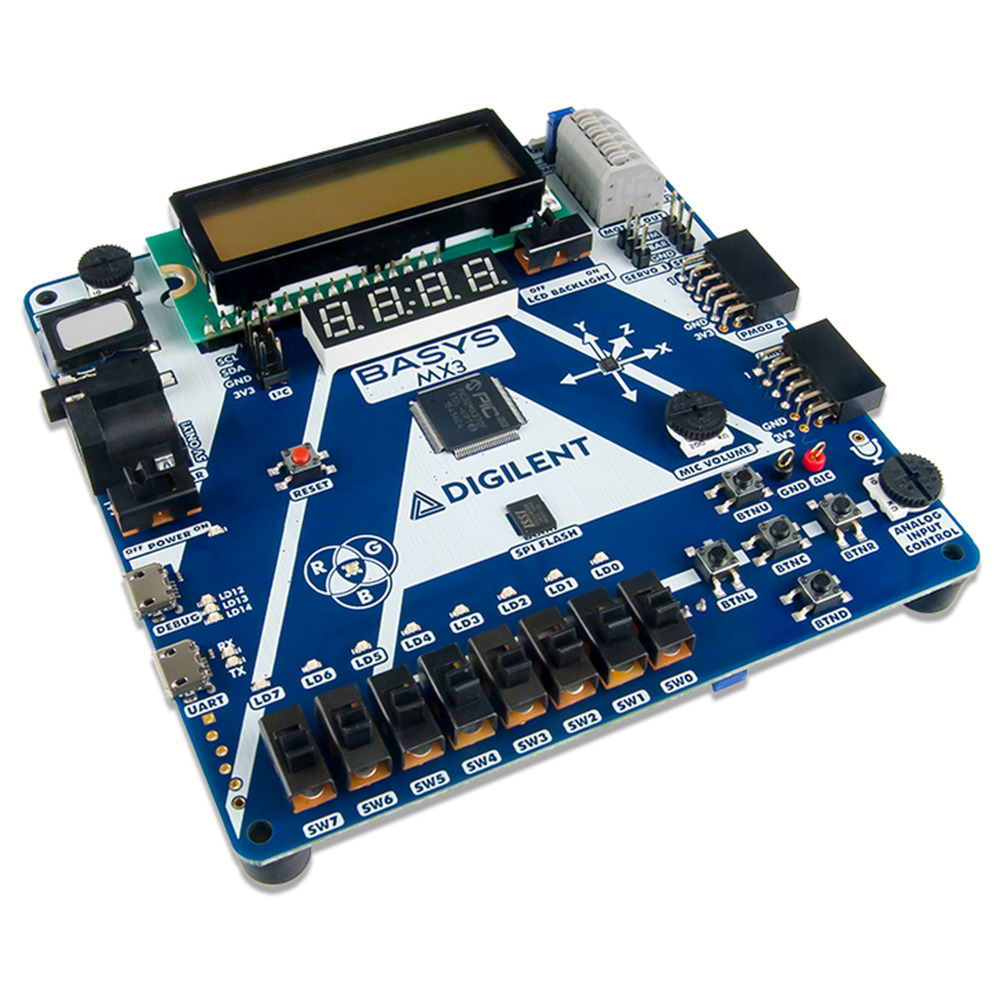

Basys MX3 PIC32MX Trainer Board【410-336】

Basys MX3 PIC32MX Trainer Board【410-336】

メーカー名:
型番:
410-336
品質ランク:
M1
数量

自社在庫数
3
2022/05/20 13:27 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥13,479.00
(税込¥14,826.00)
10個以上
¥12,806.00
(税込¥14,086.00)
30個以上
¥12,401.00
(税込¥13,641.00)
50個以上
¥11,727.00
(税込¥12,899.00)

こちらからもご購入いただけます

バルク
1 個以上
¥15,457.78
(税込 ¥17,003.55)

Basys MX3 PIC32MX Trainer Board【410-336】の概要

●Description

The Basys MX3 is no longer in production. Once the current stock is depleted, it will be discontinued.The Basys MX3 is a true MCU trainer board designed from the ground up around teaching embedded systems. Featuring the PIC32MX370 from Microchip plus an exhaustive set of peripherals, students gain exposure to a wide range of embedded systems related concepts while using a professional grade tool set. Adoption is made easy by the accompanying free and open-source coursework, including 7 in-depth teaching units and 15 complete labs. The Basys MX3 is a versatile MCU trainer board ideal for teaching introductory embedded systems courses, or for any engineer looking to become familiar with PIC32 and Microchip toolsets.Also see our associated Basys MX3 Lab Bundle!

●Features

・Microchip PIC32MX370F512L Microcontroller
 〇MIPS32 M4K core runs up to 96 MHz using onboard 8 MHz oscillator
 〇512 KB of Program Flash Memory
 〇12KB of Boot Flash Memory
 〇128 KB of SRAM
 〇Four Direct Memory Access (DMA) Modules
 〇Two SPI, Two IC, and Five UART serial interfaces
 〇Parallel Master Port (PMP) for graphics interfaces
 〇Five 16-bit Timers/Counters
 〇Five Input Capture Modules
 〇Five Output Compare Modules
 〇85 I/O pins
  ■54 pins support Peripheral Pin Select (PPS) for function remapping
・System Features
 〇4 MB SPI Flash
 〇Onboard USB UART(USB Micro cable required, NOT INCLUDED)
  ■Supports baud rates up to 1.25 MBaud
 〇Powered from USB or 5V external power source
・System Connectivity
 〇USB-UART Bridge
・Interaction and Sensory Devices
 〇8 Slide Switches, 5 Buttons, 1 Reset Button,8 LEDs,1 RGB LED
 〇Onboard 3-axis, 12-bit accelerometer
  ■Programmable Motion Detection
  ■I2C Interface with Programmable Interrupt
 〇Onboard FIR-compatible IrDA Module
  ■Built-in Remote Control Transmission Function
  ■Supports speeds up to 4 Mbps
・Onboard Audio Input and Output
  ■MEMS Microphone with Adjustable Gain
   ■Thumbwheel potentiometer for adjusting mic volume
  ■PWM driven mono audio output with onboard speaker
   ■Thumbwheel potentiometer for adjusting speaker volume
   ■3.5 mm jack for line out connection to external amplifier/speaker system
 〇Onboard Displays
  ■2x16 LCD Character Display with LED backlight
  ■4-Digit Seven Segment Display with red LEDs
・Motor Control
 〇Onboard Dual H-Bridge Motor Driver
  ■Supports up to two 1.5 A Brushed DC Motors or one stepper motor
  ■Supports motor voltages up to 11 V
  ■Terminal block provides easy connection to motors
 〇2 Servo Connectors
・Analog Input Control (AIC)
 〇Thumbwheel potentiometer for varying analog input between 0 to 3.3 V
 〇Two wire loops for ground and AIC
・Expansion Connectors
 〇Two 2×6 Pmod host ports
 〇Terminal block for two DC motors or one stepper motor
 〇Two R/C servo connectors
 〇One I2C connector
・Debugging
 〇On-board 30-pin Analog Discovery 2 connector
 〇On-board USB programmer/debugger
  ■Program/debug the PIC32MX370 directly from MPLAB / MPLABX
・Support
 〇7 free and open-source teaching units complete with 15 labs (link available in the Support Materials tab)
 〇Enough content to support one to two semesters of undergraduate embedded systems coursework
