[受注生産品]陰圧ブース(全高上下型)【CL-905-A】

[受注生産品]陰圧ブース(全高上下型)【CL-905-A】

メーカー名:
型番:
CL-905-A
品質ランク:
M1
数量

納期:
7日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1セット以上
¥681,558.00
(税込¥749,713.00)
10セット以上
¥647,481.00
(税込¥712,229.00)
30セット以上
¥627,034.00
(税込¥689,737.00)

[受注生産品]陰圧ブース(全高上下型)【CL-905-A】の概要

こちらの商品は受注生産のため1カ月程度の納期をいただいております。

現場周囲の清浄環境を保つ陰圧ブース(ドラフトブース)

ブース内部を陰圧に保つことで、汚染をブース外部に拡散するのを防ぎます。HEPAフィルターを通して排気するため、微粒子も拡散させません。

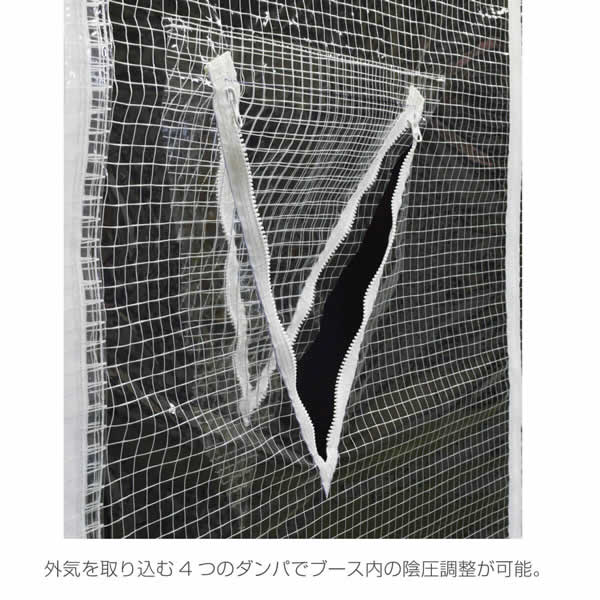

内部圧力は4カ所にある三角形のダンパで調整可能。

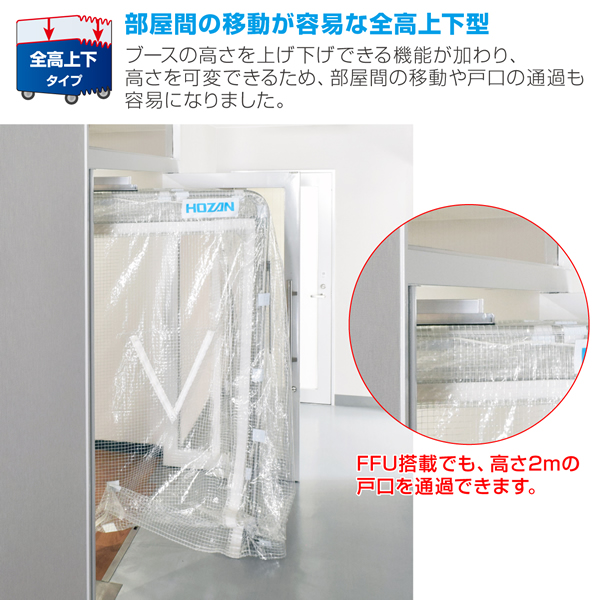

折りたたみ可能なフレームで、キャスターによる移動も可能。「移動・伸縮機能」にブースの高さを上げ下げできる機能が加わり、高さを可変できるため、部屋間の移動や戸口※1の通過も容易になりました。

※1 最低2mまでの戸口を通過できます。

・感染症(コロナウイルス、インフルエンザ、結核、SARS等)対策の陰圧室を低コストで導入できます。
・CDCガイドラインに準拠した簡易陰圧装置として使用可能。

ブース

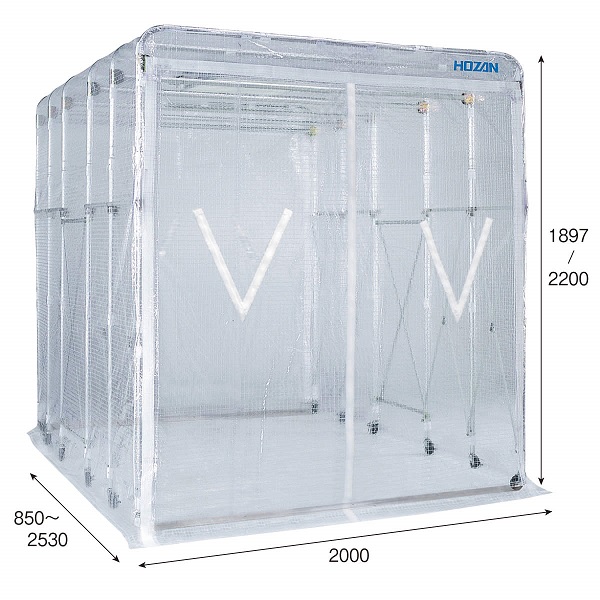

外形寸法2000(W)×1897 / 2200(H)× 850 ~ 2530(D)mm
ブース容積3.74~11m3
換気回数171~59回 / h(50Hz)
203~70回 / h(60Hz) (縮小時~拡張時)
陰圧0.5~4Pa(50Hz)、1~5Pa(60Hz)
(ダンパ4カ所全開~1カ所のみ開放時 ※2
作動音66dB(50Hz)、71dB(60Hz)(2.5Paでの運用時)
別売のダウントランスCL-905-50(50Hz用)、CL-905-60(60Hz用)の併用により、それぞれ50dBに低減できます。
シート材質強化繊維入り防炎タイプPVCシート
(帯電防止剤練り込み)/ 厚さ0.3mm
フレーム材質アルミ
重量57kg
(シート14kg+フレーム29.5kg+FFU13.5kg)

※2 本体破損のおそれがあり、ダンパ4カ所を全て閉じた状態では運転できません。

ファンフィルターユニット(FFU)
定格電圧・周波数AC100V 50 / 60Hz
消費電力64 / 60W(50 / 60Hz)
フィルター形式HEPA(メインフィルター)、不織布(プレフィルター)
捕集効率0.3µm 99.97%以上
排気風量10.8 / 12.8m3 / min(50 / 60Hz)
重量13.5kg(HEPA / プレフィルター装着時)
内容物
陰圧ブース用シート【CL-905-1】
フレーム一式【CL-901-10】
ファンフィルターユニット(FFU)【CL-901-1】
補強バー ×2
取扱説明書
M5平ワッシャー ×8
M5ナット ×8
FFU用ドライバー

※ 本製品にはファンフィルターユニット(FFU)用のアース線は含まれておりません。アース線をご用意ください。
