ID-52

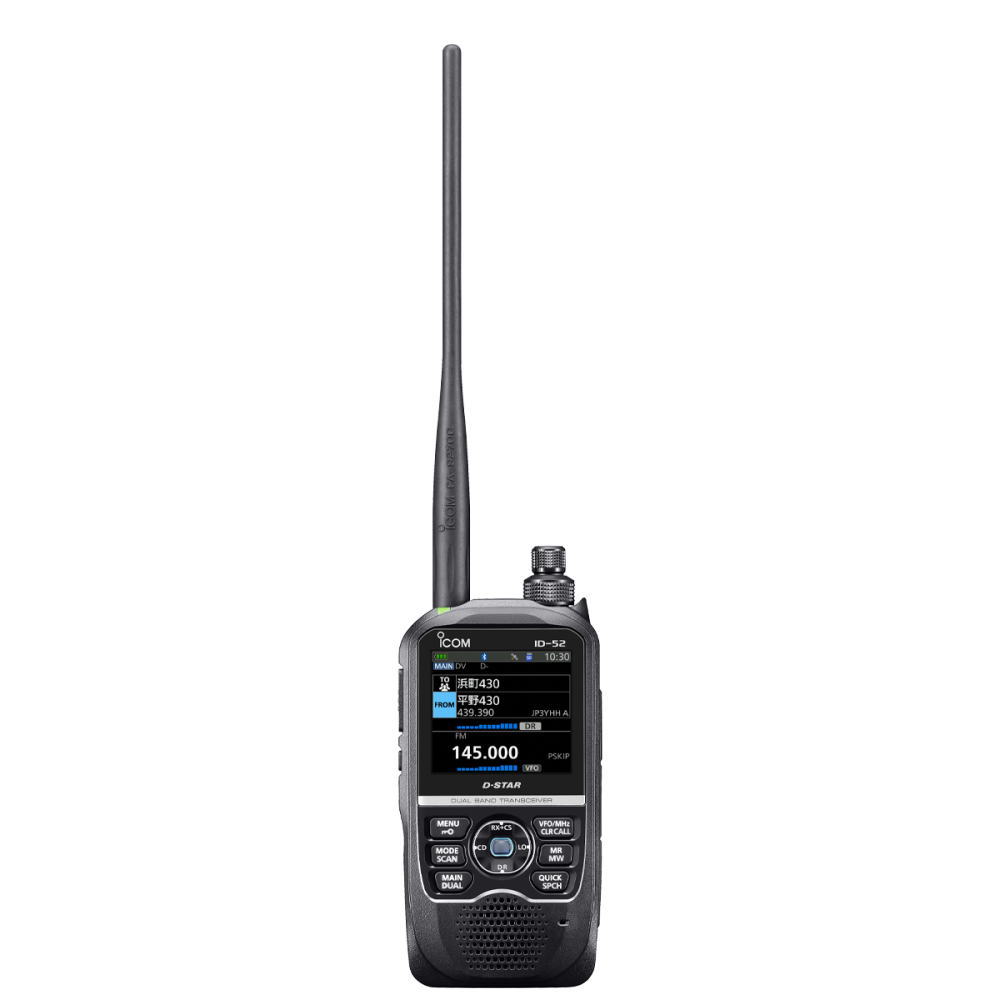

144/430MHz デュアルバンド5W デジタルトランシーバ(GPSレシーバー内蔵)
マルツコード:
M2229-181
品質ランク:
M1

144/430MHz デュアルバンド5W デジタルトランシーバ(GPSレシーバー内蔵)【ID-52】

の概要

アナログ<FM>もデジタル<D-STAR>も、画像の送受信・閲覧もエアバンドの受信も
オールマイティに楽しめる、多機能デジタルトランシーバー。

この無線機を運用する際には第4級アマチュア無線技士以上の資格が必要です。


【付属品】
・アンテナ
・リチウムイオンバッテリーパックBP-271
・バッテリーチャージャーBC-167S
・ベルトクリップMB-127
・ハンドストラップ

●仕様

【一般仕様】

周波数範囲送受信
FM/FM-N/DV
【Aバンド】
144.000~146.000MHz
430.000~440.000MHz
【BCバンド】
-
【Bバンド】
144.000~146.000MHz
430.000~440.000MHz
受信
FM/FM-N/DV
【Aバンド】
137.000~174.000MHz
225.000~253.800MHz
255.000~262.000MHz
266.100~270.995MHz
275.000~380.200MHz
381.325~411.995MHz
414.500~479.000MHz
※255~374.995MHzはFM/FM-Nのみ
【BCバンド】
FMラジオ:76.0~108.0MHz
【Bバンド】
137.000~174.000MHz
375.000~380.200MHz
381.325~411.995MHz
414.500~479.000MHz
受信
AM/AM-N
【Aバンド】
108.000~142.000MHz
225.000~253.800MHz
255.000~262.000MHz
266.100~270.995MHz
275.000~374.995MHz
※225.000~374.995MHzはAMのみ
【BCバンド】
-
【Bバンド】
-
電波形式F2D、F3E、F7W
メモリーチャンネル数メモリー1000ch、スキップ100ch、ラジオ放送500ch、コール4ch、
レピータリスト2500ch、相手局(コールサイン)リスト300ch、
GPSメモリー300ch、プログラムスキャンエッジ2ch×25組
使用温度範囲-20℃~+60℃
周波数安定度±2.5ppm(-20℃~+60℃/25℃を基準とする)
アンテナインピーダンス50Ω不平衡(SMA 型)
電源電圧電池端子DC 7.4V(BP-271、BP-272)
DC 7.2V(BP-307)
DC 5.5V(BP-273 単三形アルカリ乾電池×3本使用)
外部端子DC 10.0~16.0V
消費電流
(7.4V DC)
送信2.5A以下
受信
※AF出力最大時 (8Ω)
450mA以下(DV)、400mA以下(FM、FM-N)
外形寸法(W×H×D、突起物含まず)61.1×121.6×29.7mm
重量約295g(BP-271及びアンテナ含む)

【送信部】

変調方式DV:GMSKリアクタンス変調
FM:リアクタンス変調
送信出力(7.4 V DC)5W、2.5W、1.0W、0.5W、0.1W(High、Mid、Low2、Low1、S-low)
スプリアス発射強度スプリアス領域-60dBc以下(High、Mid)、-13dBm以下(Low2、Low1、S‐Low)
帯域外領域-60dBc以下(High、Mid)、-10dBm以下(Low2、Low1、S‐Low)
最大周波数偏移±5.0kHz以下(FM)/±2.5kHz以下(FM-N)
マイクロホンインピーダンス2.2kΩ

【受信部】

中間周波数Aバンド:58.05MHz(1st)/450kHz(2nd)
Bバンド:57.15MHz(1st)/450kHz(2nd)
受信感度A・Bバンド共通VHF/UHF
※アマチュア帯のみ
FM/FM-N
(12dB SINAD)
DV
(1% BER)
−15dBμ以下−14dBμ以下

周波数範囲 (MHz)
※アマチュア帯は除く
FM/FM-N/WFM
(12dB SINAD)
AM/AM-N
(10dB S/N)
BCバンド76.000~108.0000dBμ以下(WFM)ー
Aバンド108.000~136.991ー  0dBμ以下
137.000~142.000ー15dBμ以下0dBμ以下
142.005~148.000ー15dBμ以下ー
148.005~174.000ー10dBμ以下ー
225.000~259.995ー5dBμ以下+5dBμ以下
260.000~354.995ー10dBμ以下0dBμ以下
355.000~374.995ー6dBμ以下+5dBμ以下
375.000~399.995ー6dBμ以下ー
400.000~479.000ー10dBμ以下ー
Bバンド137.000~148.000ー15dBμ以下ー
148.005~174.000ー10dBμ以下ー
375.000~399.995ー6dBμ以下ー
400.000~479.000ー10dBμ以下ー
選択度55dB以上(FM)/50dB以上(DV、FM-N)
スプリアス妨害比60dB以上
オーディオ出力内部SP750mW以上(8Ω負荷、10%歪率時)
外部SP200mW以上(8Ω負荷、10%歪率時)
