一緒に動かそう！Lチカから始めるFPGA開発【基礎編＆実践編】(講義付きパーツセット)【MZ-DE10F-ON1】

一緒に動かそう！Lチカから始めるFPGA開発【基礎編＆実践編】(講義付きパーツセット)【MZ-DE10F-ON1】

取扱い終了のお知らせZEPエンジニアリング社の製品は取り扱いを終了いたしました。製品のご購入やサービスに関するお問い合わ...
メーカー名：
型番：
MZ-DE10F-ON1
品質ランク：
M1

一緒に動かそう！Lチカから始めるFPGA開発【基礎編＆実践編】(講義付きパーツセット)【MZ-DE10F-ON1】の概要

取扱い終了のお知らせ
ZEPエンジニアリング社の製品は取り扱いを終了いたしました。
製品のご購入やサービスに関するお問い合わせは
直接、ZEPエンジニアリング社へお願いいたします。

【ZEPエンジニアリング株式会社HP】https://www.zep.co.jp/contact_us/index.html

FPGAプログラミングをマスターできる講義ビデオ付きパーツセット


FPGAの開発ツールQuartusとインテル製FPGAボードDE10-Liteの使い方から始めて、レベルを徐々に上げながら本格的なディジタル回路設計を始めるために必要な知識を取得できるパーツセットです。

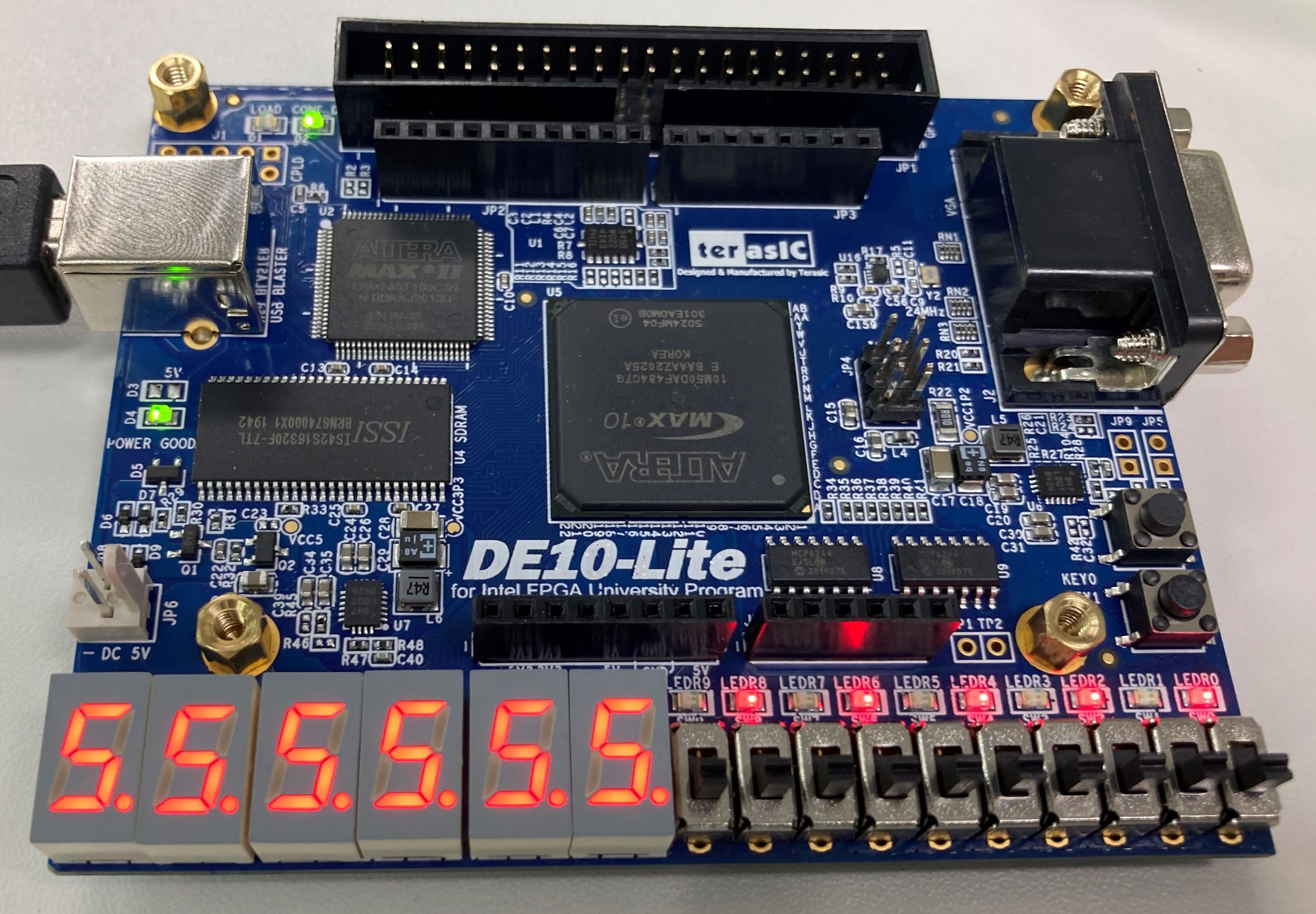

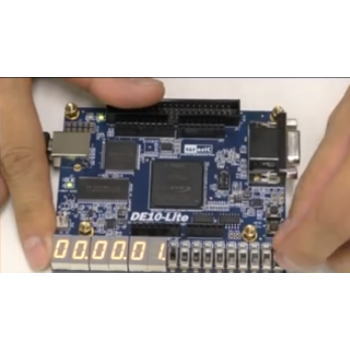

本製品は、2021年10月30日～31日に、ZEPエンジニアリングが開催した全国オンラインセミナ「一緒に動かそう！Lチカから始めるFPGA開発【基礎編＆実践編】」を再編集した講義ビデオと受講者に送付したFPGA MAX10を搭載したスタータキット(DE10-Lite)のセット商品です。
【基礎編】と【実践編】で構成され、基礎編は1つの回路モジュールを作って動かすことがテーマです。論理設計の教科書を頭から順に解説していくスタイルは採らず、ボード上で回路を実際に動かしながら、簡単な回路例から複雑で高度な動きをする回路例へ機能拡張をしていくスタイルで説明を進めます。実践編は、複数のモジュールを連携動作させて複雑な処理を行ったり、いろいろなデバイスとつなぐことをテーマにします。そのうえで必要となってくるRTLシミュレータ ModelSimやオンチッププロセッサNiosの利用についても体験できます。

【ご注意】
※本製品は、1人1ライセンスです。同梱の説明書には、講義ビデオや講義テキストの視聴を可能にするパスワードが記載されています。

【著者・講師】森岡 澄夫
【企画・制作】ZEPエンジニアリング

【基礎編】だけをご希望の場合は，下記ウェブサイトを参照ください．
https://www.zep.co.jp/smorioka/movie/z-de10-on1/index.html

■目次

□基礎編

1. スイッチ入力をLED出力する回路を動かす
  ～ツールの動かし方とI/O・組み合わせ回路の基礎を学ぶ～
2. 7seg-LED時計を動かす
  ～時間経過によって動く順序回路の基礎を学ぶ～
3. 回路誤動作の観察と安定動作させる対策
  ～ハザードなどを観察し同期回路の重要性を学ぶ～
4. ストップ・ウォッチや平方根計算回路を動かす
  ～処理を順番に進めるためのステート・マシンを学ぶ～
5. IPコア（既成部品）の生成や接続の仕方
  ～ADCの接続スイッチ＆I2Cセンサの接続～
  ～ステート・マシンを組み合わせて複雑な処理を作る～
6. DE10のいろいろなI/O利用
  ～パソコンとのシリアル・データ送受信，SDRAM，VGA～

□実践編

1. RTLシミュレーションの基礎
  ～ModelSimを触ってみる～
2. 実際的なシミュレーション
  ～テストデータ入出力～
3. 複数ステートマシンの連携
  ～複雑な動作 (I2C I/F)～
4. 複数モジュールの連携
  ～データの伝送（画像変換）～
5. ソフトコア・プロセッサNios
  ～FPGAにCPUを載せる～
6. Niosと自作回路の連結
  ～CPUインターフェース～

■本製品を購入された方へ 「講義ビデオと講義テキストの視聴方法」

下記リンク先(青字)をクリックし，本製品同梱の説明書に書かれたパスワードを入力してください．

□講義ビデオ(著作権保護のためパスワードがかけられています)

・1_ツールやボードの動かし方(1時間31分47秒)
・2_時間の経過によって動く回路(52分38秒)
・3_回路誤作動の実験(53分50秒)
・4_複雑な動きができる回路(26分40秒)
・5_既成部品(IPコア)を使う(49分49秒)
・6_DE10のいろいろなIO(17分06秒)
・7_RTLシミュレーションの基礎(1時間8分11秒)
・8_実際的なシミュレーション(1時間4分17秒)
・9_複数ステートマシンの連携(10分3秒)
・10_複数モジュールの連携(12分56秒)
・11_ソフトコアプロセッサNios(1時間31分51秒)
・12_Niosと自作回路の連結(1時間24分)

□講義テキスト(著作権保護のためパスワードがかけられています)

・FPGAセミナ基礎編.pdf(全133ページ)
・FPGAセミナ実践編.pdf(全135ページ)

□補助資料(著作権保護のためパスワードがかけられています)

1. Quartus Primeライト・エディション 20.1.1 インストール手順
　Quartus_install.pdf
2. 基礎編で利用するVerilog HDLソースコード(全25本)
　sample_design1.zip
3. 実践編で利用するVelog HDLソースコード(全19本)
　sample_design2.zip

■講義の目標

・ディジタル回路設計の基礎知識を体感的に身につけ，思いどおりの動きをする回路を作れるようになるための土台を固める
・FPGAを使うことによって，マイコンやPCではできない何が可能になるのかを掴む

■受講対象

・とくに電子情報分野を専門とはしていないが，これからFPGA回路設計を業務・授業で行うことになった技術者・学生
・個人でFPGA設計を楽しんでみたい方
・マイコン上での基本的なCプログラミング経験
・1モジュール程度のHDL設計経験

■実習に必要となるもの

・Quartus Prime ライトエディション（無償）の最新版（20.1.1以上）のインストール
・上記ソフトが滞りなく動く程度のパソコン（Windows 10またはlinux, メモリ最小8GB程度，プロセッサ最低2GHz程度）
・Windows Subsystem for Linux (WSL, 無償)のインストール（実践編で利用）
・Nios II SBT (Software Build Tools) for Eclipse（無償，リンク先 CDT8.8.1）のインストール（実践編で利用）

■紹介動画


演算ビット幅の扱い

ModelSimによるシミュレーションのようす

Niosと自作回路の連結：PWM信号の生成IPの作成例

■講師紹介

□略歴

NTT，IBM，Sony，NECの各研究所において高性能回路IPやハイレベルシンセシスの研究，およびプレイステーションなどの製品用SoC開発に従事した後，現職にて民間宇宙ロケットの飛行制御コンピュータの研究開発に従事．FPGAや高位合成を活用している．

□主な著書

1. HDLによる高性能ディジタル回路設計，CQ出版社．
2. LSI/FPGAの回路アーキテクチャ設計法，CQ出版社．

■関連製品

1. 一緒に動かそう！Lチカから始めるFPGA開発【基礎編】[MAX10 FPGAスタータキット DE10-Lite，セミナ動画302分，講義テキスト133頁，Verilog-HDLソースコード付き]
2. Xilinx製FPGAで始めるHDL回路設計入門 [Basys 3 Artix-7 FPGAボード，セミナ動画320分，講義テキスト144頁，Verilog-HDLソースコード付き]
3. 「ARM Cortex-A9＆FPGA内蔵SoC Zynqで初体験！オリジナル・プロセッサ開発入門」講義ビデオ付きパーツセット[ZYBO Z7-10ほか，セミナ動画682分，講義テキスト776頁，お手本ソースコード付き]

■百聞は一見に如かず！パーツキットと講義動画でプロの技術を1日習得
スピードマスタ・シリーズ

電子回路・基板設計からプログラミングまで，エンジニアがマスタすべき技術は多岐にわたり，開発期間も短くなっています．多くの書物を読み漁ったり，玉石混交のネット情報に振り回されたりしている暇はありません．

本シリーズには，各分野の一線で活躍する技術者が厳選したパーツセット，設計の要点を効率よく解説するセミナ動画，講義テキスト，お手本ソースコードなどが同梱されています．百戦錬磨の技を一見することで，未経験の技術が驚くほど短時間で身につくだけでなく，信頼性の高いシステム開発に必要なプロの眼が養われます．
