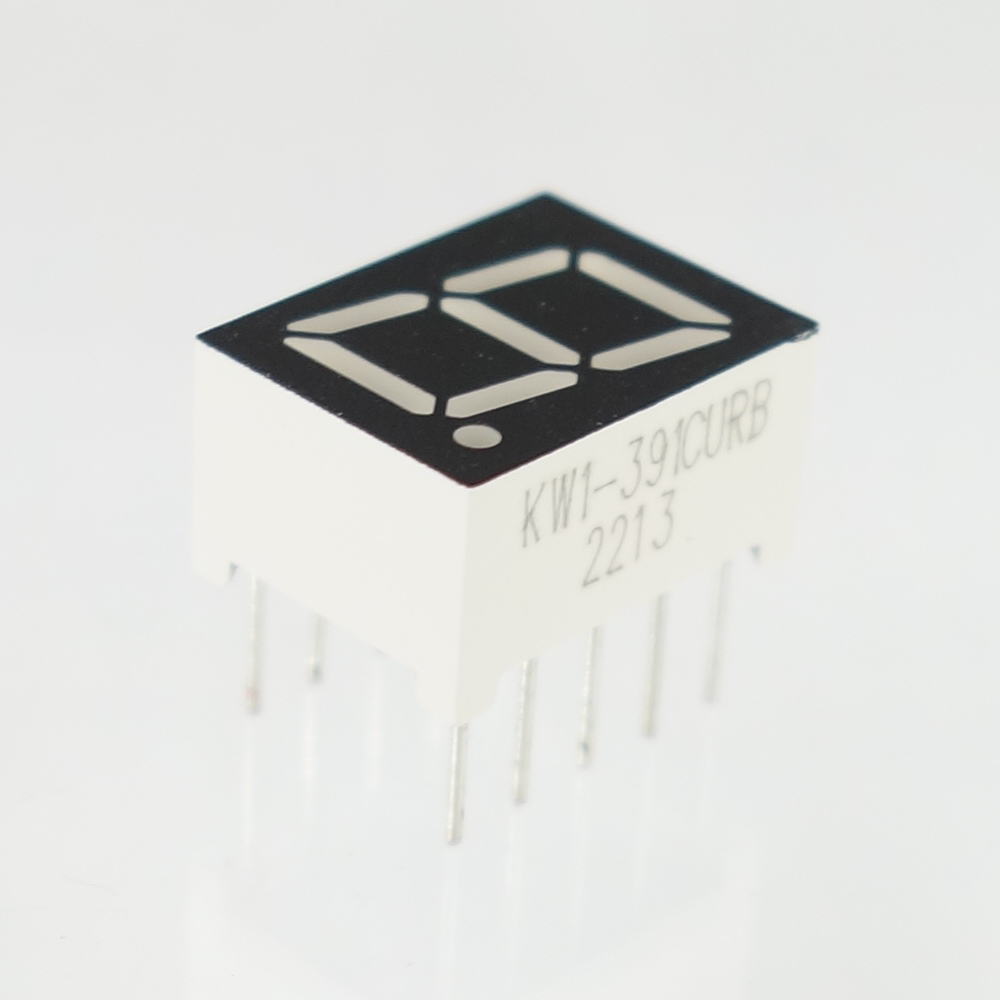

7セグメントLED(1桁・赤・カソード)【KW1-391CURB】

7セグメントLED(1桁・赤・カソード)【KW1-391CURB】

メーカー名:
型番:
KW1-391CURB
箱番号:
環境区分:
RoHS2対応
品質ランク:
A1
数量
コモン

自社在庫数
1,553
2024/03/29 18:52 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥154.00
(税込¥169.00)
100個以上
¥139.00
(税込¥152.00)
200個以上
¥124.00
(税込¥136.00)
500個以上
¥108.00
(税込¥118.00)

7セグメントLED(1桁・赤・カソード)【KW1-391CURB】の概要

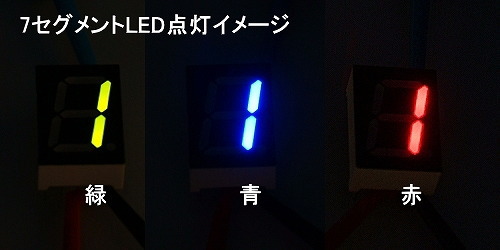

赤色表示で1桁の7セグメントLEDです。カソードコモンタイプです。

●仕様

実装リード
桁数1桁
発光色
コモンカソード
サイズ13.0mm×10.0mm×7.0mm
文字高9.9mm
ピーク波長(typ)635nm
順電流IF35mA
逆電圧VR5V
許容損失Po50mW
動作温度-40℃~+80℃
保存温度-40℃~+80℃
順電圧VF(typ)2.0V
順電圧VF(max)2.4V
逆電流IR(max)10μA
輝度(min)15mcd
輝度(typ)20mcd

点灯回路の設計例や接続時の注意点など、LEDの使い方を基礎から解説します。
