COM-18357

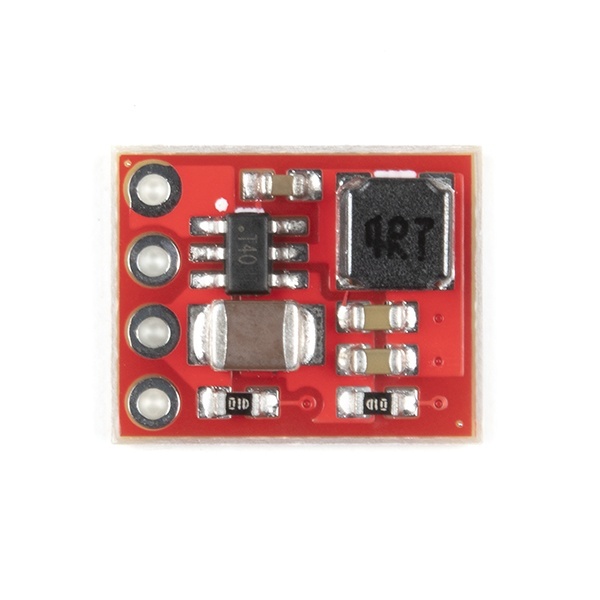

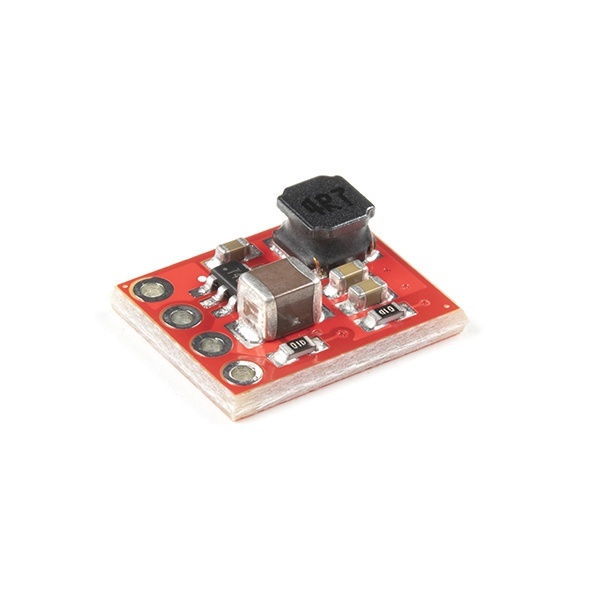

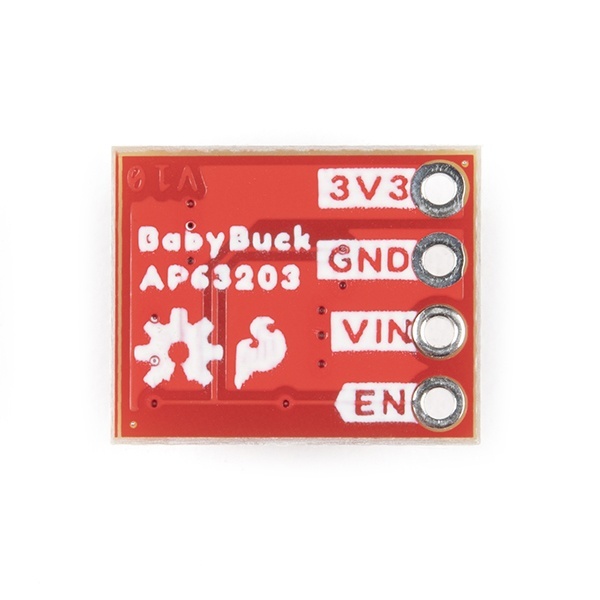

SparkFun BabyBuckレギュレータブレークアウトボード(AP63203、3.3V)
マルツコード：
M2237-919
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/02 22:17 現在）

納期：
30営業日程度
数量
1個以上
￥902.00
(税込￥992.00)
50個以上
￥857.00
(税込￥942.00)
100個以上
￥794.00
(税込￥873.00)
200個以上
￥722.00
(税込￥794.00)

こちらからもご購入いただけます

バルク
1 個以上
¥1,061.65
(税込 ¥1,167.81)
確認する

SparkFun BabyBuckレギュレータブレークアウトボード(AP63203、3.3V)【COM-18357】

の概要

誰もが時々電力調整を必要とします。Sparkfun社ではまさにその必要に迫られています。そこでSparkfun社は、まさにそのような作業に役立つ SparkFun BabyBuck Regulator Breakout を設計しました。Diodes Inc の AP63203 を搭載したこのブレイクアウト ボードは、3.8V ～ 32V の広い入力電圧範囲と、完全に統合された 125mΩ ハイサイド パワー MOSFET/68mΩ ローサイド パワー MOSFET を備えた 2A 同期降圧コンバーターを利用して、高効率の降圧 DC/DC 変換を提供します。これらすべてが、0.4 インチ x 0.5 インチのボードに統合された薄型の TSOT26 パッケージに収められています。

兄弟製品とは異なり、BabyBuck はスペースのために電力オプションの柔軟性を犠牲にしています。しかし、心配はいりません。入力および出力電力にメッキされたスルーホールを引き続き使用できます。シンプルな直角ヘッダーをいくつか使用すれば、すぐに起動して実行できます。

周波数拡散スペクトル (FSS) により EMI が低減され、独自のゲート ドライバ方式により MOSFET のターンオンおよびターンオフ時間を犠牲にすることなくスイッチング ノードのリンギングが抑制され、高周波放射 EMI ノイズがさらに除去されます。

SparkFun 降圧レギュレータ接続ガイドを使用して始めましょう

●機能

  • 薄型フットプリント
  • VIN 3.8V ～ 32V
  • VOUT 3.3V
  • 最大 2A の連続出力電流
  • 0.8V ± 1% の基準電圧
  • 22μA の超低静止電流
  • スイッチング周波数 - 1.1MHz
  • パルス周波数変調 (PFM) をサポート
    • 最大1mA の軽負荷で 80% の効率
    • 5mA の軽負荷で最大 88% の効率
  • 固定出力電圧 - 3.3V
  • EMI を最適に低減する独自のゲート ドライバ設計
  • EMI を低減する周波数拡散スペクトル (FSS)
  • UVLO を調整するための高精度のイネーブルしきい値
  • 保護回路
    • 過電圧保護
    • サイクルごとのピーク電流制限
    • サーマル シャットダウン
