DEV-13819
Arduinoプロトタイプ用シールド(ベア基板)
マルツコード：
M2238-024
品質ランク：
A
  • ROHSアイコン
即納在庫数：
0個
（ 2026/02/22 03:18 現在）

納期：
30営業日程度
数量
1個以上
￥1,435.00
(税込￥1,578.00)
50個以上
￥1,364.00
(税込￥1,500.00)
100個以上
￥1,263.00
(税込￥1,389.00)

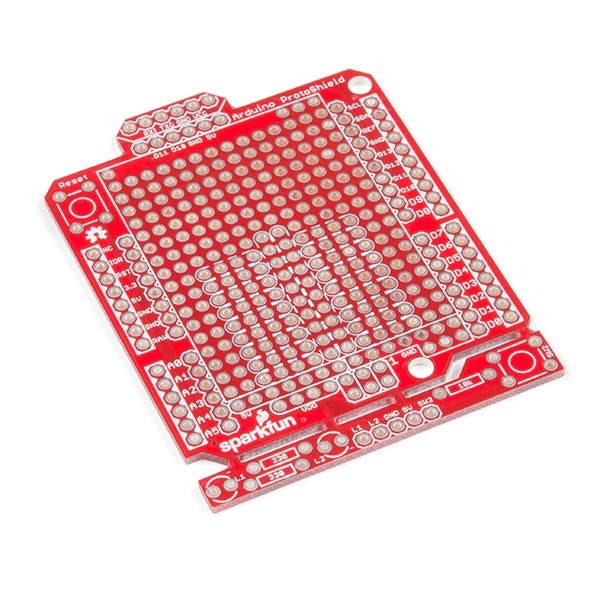

Arduinoプロトタイプ用シールド(ベア基板)【DEV-13819】

の概要

SparkFun Arduino ProtoShield は、付属部品や同梱部品のないベア PCB で、思いついた回路を使って独自の Arduino シールドをカスタマイズできます。回路やプロジェクトをテストして、すべてが正常に動作していることを確認することもできます。SparkFun Arduino ProtoShield は Arduino R3 のフットプリントに基づいており、お気に入りの Arduino ベースのデバイスに簡単に組み込むことができます。

Arduino の上に収まるプロトタイピング ボードだけが必要な場合は、ProtoShield キット全体を購入する必要はありません。ただし、以下の関連アイテムからスタック可能なヘッダー キットを入手することをお勧めします。

このバージョンの Arduino ProtoShield のお気に入りの機能の 1 つは、はんだ付け可能なブレッドボード プロトタイピング領域です。この領域の半分はブレッドボードを念頭に置いて設計されています。シールドの裏面には、ブレッドボードのような接続を行うための、各スルーホール間のオープンジャンパーパッドがあります。コンポーネントを追加したら、接続を行うには、ホール間にはんだジャンパーを追加するだけです。標準のプロトタイピングパッドを希望するユーザーのために、反対側 (BlueSMiRF およびシリアル UART ポートの近く) はそのまま残しました。

また、プロトタイプテストコンポーネント (回路が効果的に動作することを確認するために使用するもの) をシールドの「メインランド」から ProtoSnap スタイルの取り外し可能な PCB に移動しました。このテスト領域には、2 つの 3mm LED (およびそれらを制御および電源供給するためのピン)、2 つの 330 オーム抵抗器、10K オーム抵抗器、およびプッシュボタン用のはんだ付け領域があります。これらのアイテムは別途購入する必要があります。

カスタム ボードが必要ですか? このコンポーネントは、SparkFun の A La Carte ボード ビルダーで見つかります。このコンポーネントと、その他の数百のセンサー、アクチュエーター、ワイヤレスデバイスから選択したものを使用してカスタム設計を製造し、わずか数週間でお届けできます。

SparkFun Arduino ProtoShield ガイドを使い始める

●機能

・Arduino R3 フットプリント
・はんだ付け可能なブレッドボード
・BlueSMiRF または同等の 6 ピン ピン
・取り外し可能なテスト領域

●ドキュメント

・回路図
・Eagle ファイル
・接続および組み立てガイド
・GitHub
