KIT-15948
FLIR Radiometric Lepton開発キット V2
マルツコード:
M2238-433
品質ランク:
M1
  • ROHSアイコン
自社在庫数:
0個
2025/05/04 06:15 現在)

納期:
30営業日程度
数量
1個以上
¥64,793.00
(税込¥71,272.00)
10個以上
¥61,554.00
(税込¥67,709.00)
30個以上
¥59,610.00
(税込¥65,571.00)
50個以上
¥56,370.00
(税込¥62,007.00)

FLIR Radiometric Lepton開発キット V2【KIT-15948】

の概要

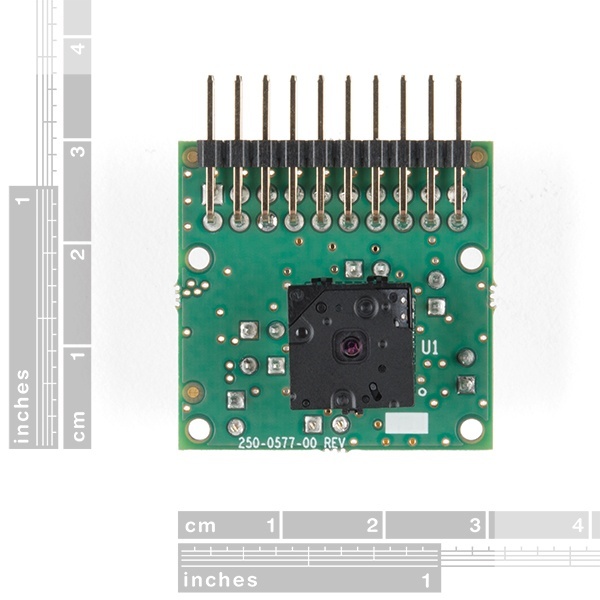

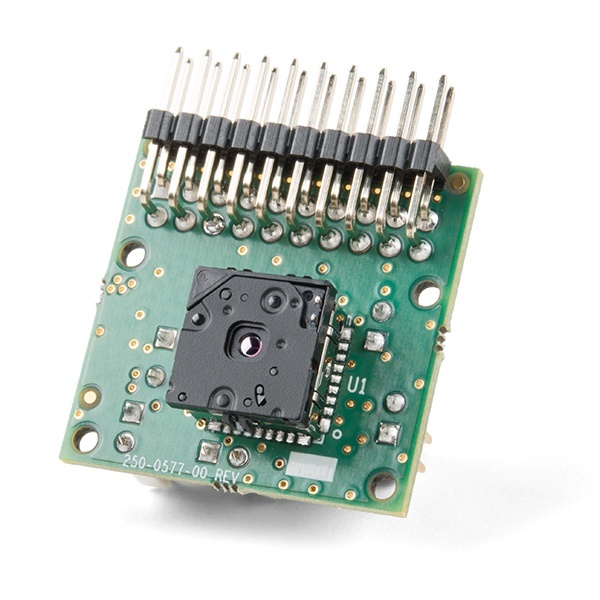

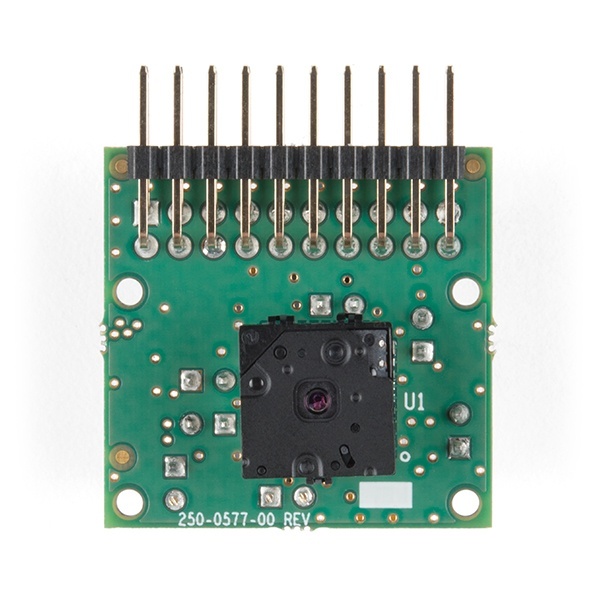

私たちが見ているものが見えますか? FLIR Radiometric Lepton(R) 開発キット v2 を使用すると、FLIR のサーマル イメージングの信頼性とパワーを、ブレッドボードに簡単にアクセスできるパッケージで Arduino、Raspberry Pi、または ARM ベースの開発ツールに導入できます。このキットには、ブレークアウトと Lepton(R) 2.5 長波赤外線 (LWIR) イメージャーが含まれています。このキットをセットアップするには、Lepton(R) イメージャー モジュールを付属のブレークアウトに接続し、ヘッダーを接続するだけで、すぐに真っ暗闇でも見ることができるようになります。

各開発キットに含まれる Radiometric Lepton(R) LWIR モジュールは一種のカメラとして機能し、10 セント硬貨よりも小さいカメラ本体に 80 × 60 のアクティブ ピクセルの解像度を詰め込み、公称応答波長帯域 (8 ~ 14 ミクロン) で赤外線入力をキャプチャして均一な熱画像を出力します。Lepton 2.5 は、カメラの温度に関係なく、フレーム内のすべての 4800 ピクセルに対して工場で調整された温度値を +/-5℃ の精度で出力できます。一方、これらのキットの各ブレークアウト ボードには、Lepton 用のソケット、オンボード電源、25 MHz リファレンス クロック (バイパス可能)、電力効率の高い 1.2 V コア電圧 (バイパス可能)、2.8 V 電圧用のデュアル低ノイズ LDO (バイパス可能)、ブレッドボードまたは任意のホスト システムへの配線で使用するための 100 ミル ヘッダーが備わっています。このキットについて考慮すべき点がいくつかあります。ブレークアウト ボードは 3 ~ 5.5 V の入力を受け入れ、Lepton(R) に必要な電圧に調整します。Lepton モジュールから画像を読み取るために必要なのは SPI ポートだけです。カメラ設定を構成するには I2C ポートも必要ですが、これは必須ではありません。

注: このキットは 2 つの別々のパーツで提供され、受け取ったら組み立てる必要があります。Radiometric Lepton モジュールは静電放電 (ESD) に非常に敏感です。ブレークアウト ボードに挿入する際は、モジュールの損傷を防ぐために、接地リスト ストラップなどの適切な個人用接地を必ず使用してください。

●特長

  • LWIR センサー、波長 8 ~ 14 μm
  • 50° HFOV、60° 対角
  • 80 (h) × 60 (v) アクティブ ピクセル
  • 熱感度 <50 mK
  • 放射測定精度 (35℃ 黒体) 大きい方:
    • 高ゲイン: ±5C @ 25℃
    • 低ゲイン ±10C @ 25℃
  • ピクセル サイズ: 17 マイクロメートル
  • フレーム レート: 9 Hz.
  • 出力形式: ユーザーが選択可能な 14 ビット、8 ビット (AGC 適用)、または 24 ビット RGB (AGC およびカラー化)適用済み)
  • SPI および I2C カメラ モジュール インターフェイス
  • 高速な画像生成時間 (< 1.2 秒)
  • 低動作電力、公称 150 mW (全温度範囲で < 160 mW)
  • 入力電圧 3V ~ 5.5V
  • 25 MHz リファレンス クロック (バイパス可能)
  • 電力効率の高い 1.2V コア電圧 (バイパス可能)
  • 2.8V 電圧用のデュアル低ノイズ LDO (バイパス可能)
