ROB-18591

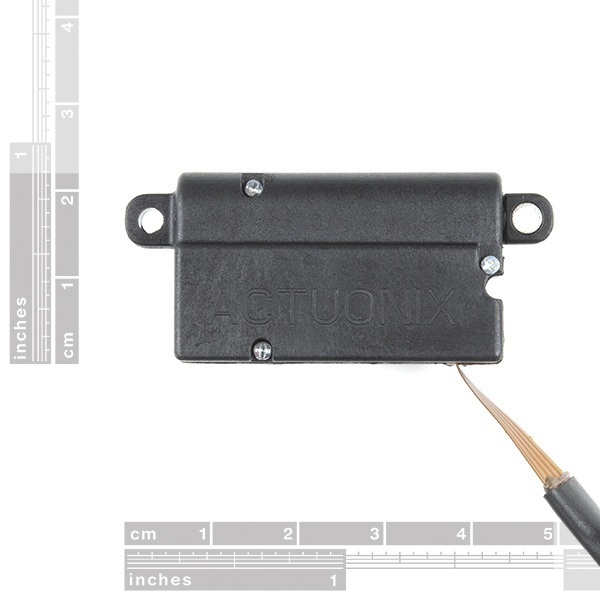

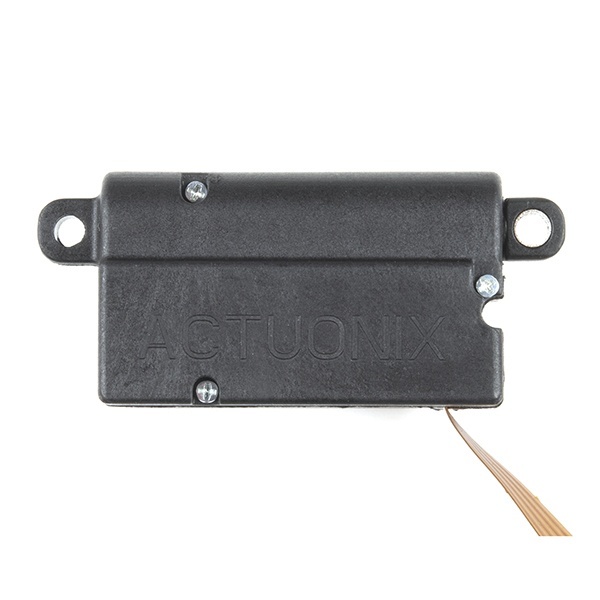

マイクロアクチュエータ(Actuonix PQ12-100-6-R)
マルツコード:
M2238-955
品質ランク:
M1
  • ROHSアイコン
自社在庫数:
0個
2025/07/16 23:54 現在)

納期:
30営業日程度
数量
1個以上
¥33,067.00
(税込¥36,373.00)
10個以上
¥31,414.00
(税込¥34,555.00)
30個以上
¥30,422.00
(税込¥33,464.00)
50個以上
¥28,769.00
(税込¥31,645.00)

マイクロアクチュエータ(Actuonix PQ12-100-6-R)【ROB-18591】

の概要

PQ12 シリーズのマイクロ リニア アクチュエータは、正確な位置決めとコンパクトなサイズが求められる用途に最適です。わずか 22 グラムの PQ12 は、驚くほど軽量でコンパクトです。手頃な価格の PQ12 は、このサイズのアクチュエータとしては最もパワフルです。そのため、OEM メーカーや Arduino および RC 愛好家の間で人気となっています。PQ12 が使用されている業界には、義肢、ロボット工学、医療、シミュレーションなどがあります。

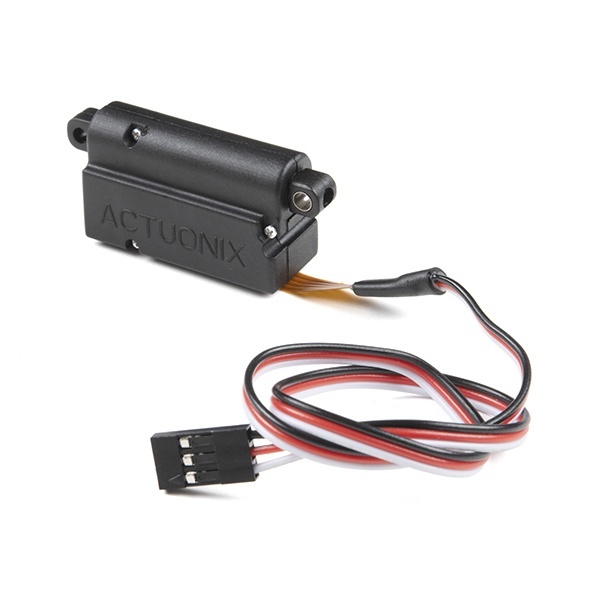

PQ12-R シリーズのリニア サーボは、標準の回転サーボの直接代替品として機能します。同じ標準の 3 線コネクタ、接地電源、および制御を使用します。RC 受信機、Arduino ボード、または VEX マイクロ コントローラを使用してサーボを駆動する方法に関係なく、PQ12-R サーボは通常のサーボの代わりに機能しますが、直線運動を提供するという利点が追加されます。 PQ12-R は、20mm ストロークで、30:1、63:1、100:1 のギア比オプションと組み合わせることで、さまざまな用途に対応します。

PQ12-100-6-R には、最大の持ち上げ力を実現する 100:1 のギア比、6VDC の動作電圧、サーボ (PWM) インターフェイスが備わっています。このパワフルな小型アクチュエータは、50N (約 5kg) を持ち上げることができます。

データシートには最小動作電圧は記載されていませんが、このアクチュエータを 5VDC でテストしたところ、問題なく動作するようです。当然、最大力と移動速度は低下します。

●特長

  • ギアオプション: 100:1
  • ピーク電力ポイント: 40N @ 6mm/s
  • ピーク効率ポイント: 20N @ 8mm/s
  • 最大速度 (無負荷): 10mm/s
  • 最大力 (持ち上げ): 50N
  • 最大サイドロード: 10N
  • バックドライブ力: 35N
  • ストローク: 20 mm
  • 入力電圧: 6 VDC
  • ストール電流: 550mA @ 6V
  • 質量: 22g
  • 動作温度 -10℃ ~ +50℃
  • 位置再現性: ±0.1mm
  • 機械的バックラッシュ: 0.25 mm
  • 可聴ノイズ: 55dB @ 45cm
  • 侵入保護: IP-54
  • 最大デューティサイクル: 20%
  • PWM (サーボ) 信号:
    • 完全に収縮: 2.0ms @ 50Hz
    • 完全に伸長: 1.0ms @ 50Hz
