SEN-15177

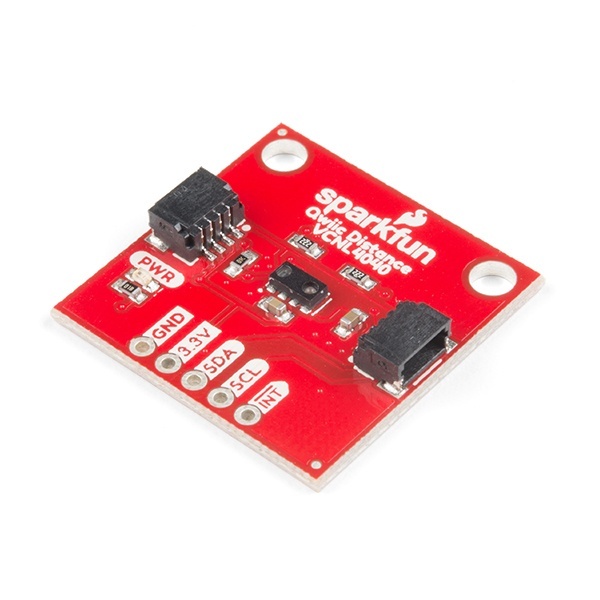

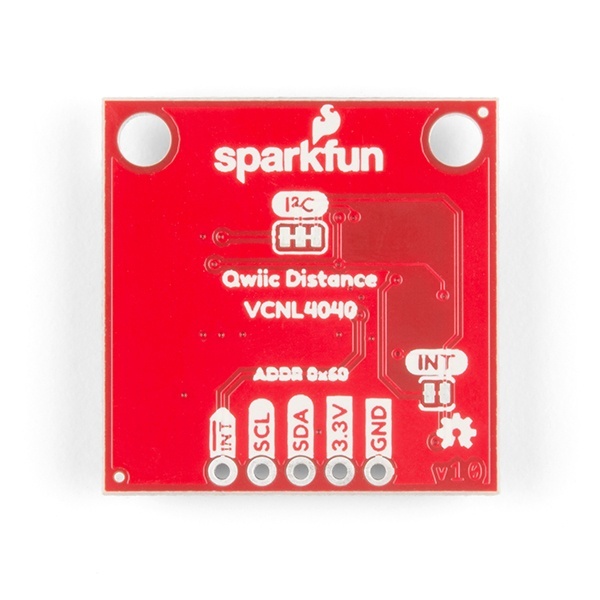

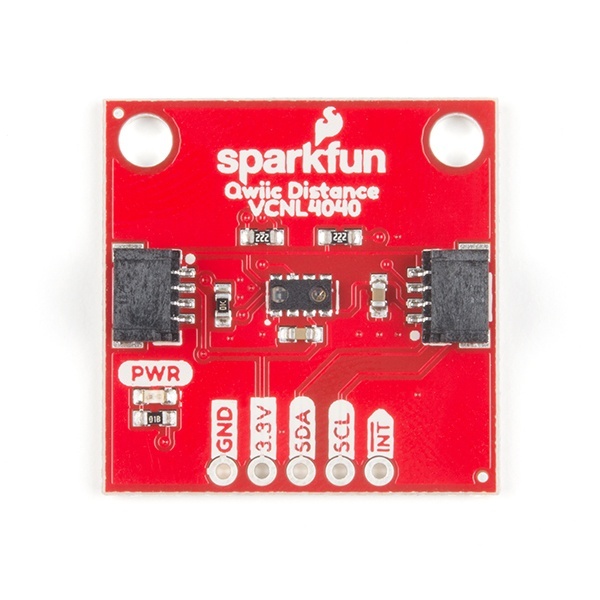

SparkFun 近接センサーブレークアウトボード(20cm、VCNL4040、Qwiic)
マルツコード：
M2239-028
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/07 14:38 現在）

納期：
30営業日程度
数量
1個以上
￥1,421.00
(税込￥1,563.00)
50個以上
￥1,350.00
(税込￥1,485.00)
100個以上
￥1,251.00
(税込￥1,376.00)
200個以上
￥1,137.00
(税込￥1,250.00)

SparkFun 近接センサーブレークアウトボード(20cm、VCNL4040、Qwiic)【SEN-15177】

の概要

SparkFun 近接センサー ブレイクアウトは、VCNL4040 を使用したシンプルな IR 存在および周囲光センサーです。このタイプのセンサーは、自動タオル ディスペンサーや自動石鹸ディスペンサー、自動蛇口などでよく見られます。最大 20cm 離れた物体を定性的に検出できるため、何かが存在するかどうか、前回の読み取りから近づいているか離れているかを検出できます。便利な Qwiic システムを使用すると、システムの他の部分に接続するためにはんだ付けする必要はありません。ただし、ブレッドボードを使用したい場合に備えて、0.1 インチ間隔のピンも用意しています。

SparkFun 近接センサー ブレイクアウトは、人気のアナログ ベースの Sharp センサーに代わる優れたデジタル代替品です。VCNL4040 にはデッド ゾーンがなく、センサーの表面まで読み取ることができます。このセンサーには周囲光センサーも組み込まれているため、次のグリッター キャノンにデジタル光センサーが必要な場合に最適です。定量的な距離測定 (たとえば、物体が 177 mm 離れていることを感知する) が必要な場合は、mm 精度の SparkFun 2 メートル および 4 メートル Time of Flight (ToF) センサーをチェックしてください。

このセンサーのすべての機能を活用するために、Arduino ライブラリを作成しました。 Arduino ライブラリ マネージャーまたは SparkFun リポジトリ からダウンロードします。

注: VCNL4040 の I2C アドレスは 0x60 で、ハードウェアで定義されています。単一バス上の複数の VCNL4040 センサーと通信するには、マルチプレクサ/Mux が必要です。複数の VCNL4040 センサーを使用する必要がある場合は、Qwiic Mux Breakout の使用を検討してください。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、間違って接続することがなくなります。

VCNL4040 近接センサー ブレイクアウトは、OpenLog Artemis データロガー システムを使用して自動的に検出、スキャン、構成、およびログに記録することもできます。プログラミング、はんだ付け、またはセットアップは必要ありません!

カスタム ボードが必要ですか? このコンポーネントは、SparkFun の A La Carte ボード ビルダーにあります。このコンポーネントと、その他の数百のセンサー、アクチュエーター、ワイヤレスデバイスから選択したカスタムデザインを、わずか数週間でお届けできます。

SparkFun Qwiic 近接センサーガイドの使用を開始する

●機能

・定性的検出範囲: 20cm
・統合モジュール: 赤外線エミッター (IRED)、周囲光センサー (ALS)、近接センサー(PS)
・ALSとPSを並列構造で動作
・デッドゾーンなし
・動作電圧: 3.3V
・I2C アドレス: 0x60
・Qwiic コネクタ x 2

●ドキュメント

・回路図
・Eagle ファイル
・接続ガイド
・データシート (VCNL4040)
・Arduino ライブラリ
・Python パッケージ
・GitHub
