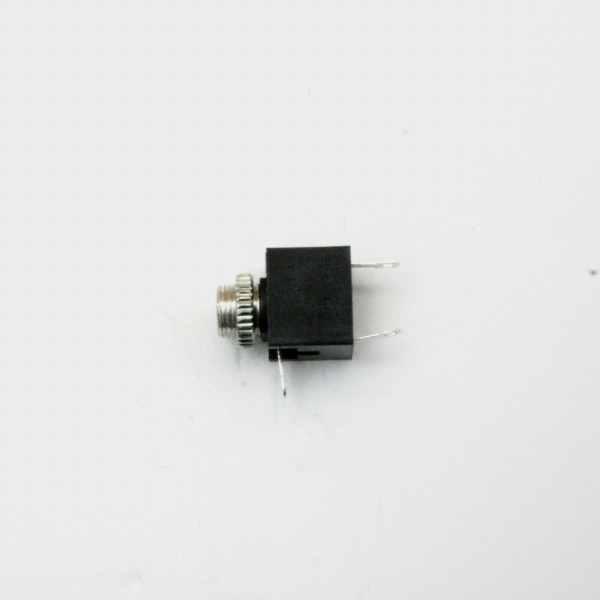

3.5φモノラルジャック パネル用 スイッチ付き【HLA-3501D1I】

3.5φモノラルジャック パネル用 スイッチ付き【HLA-3501D1I】

メーカー名:
型番:
HLA-3501D1I
箱番号:
環境区分:
RoHS2対応
品質ランク:
M1
数量
コネクタ

自社在庫数
733
2024/03/28 23:17 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥124.00
(税込¥136.00)
100個以上
¥112.00
(税込¥123.00)
200個以上
¥100.00
(税込¥110.00)
500個以上
¥87.00
(税込¥95.00)

3.5φモノラルジャック パネル用 スイッチ付き【HLA-3501D1I】の概要

3.5mmモノラルジャックです。パネル取り付け型でパネルとGND端子は電気的に接続されます。スイッチ付ですのでスピーカーと外部出力の切替が可能です。

・コネクタの形態 :3.5mmジャック
・ステレオ/モノラル :モノラル
・極数 :2極
・端子部処理 :錫メッキ
・材質 :プラスチック
・備考 :パネル取り付け形、非絶縁、スイッチ付


絶縁と非絶縁について

パネル取り付けタイプのRCAピンジャック、φ3.5ジャック、ターミナルなどは「絶縁タイプ」および「非絶縁タイプ」があります。
このジャック/ターミナルを金属製パネルに取り付けた場合、GND端子側がパネルと導通するかしないかを言います。

▽絶縁タイプのものはジャック/ターミナルのGND端子が金属パネルと電気的に導通しません。
▽非絶縁タイプは金属パネルとGND端子が電気的に接続された状態になります。

絶縁タイプのコネクタは「GND(グランド)ループ」などを作りたくない場合に用います。
また、スピーカー出力も-側がGNDで無い場合がありますし、大電流が流れるので、パネルに落とさない絶縁タイプを使用するのがお勧めです。
RCAの入力端子もシャーシ(パネル)GNDと共通にしないのが一般的です。

※GNDループとは
 配線がループ(輪)になっていることで、特にGND線のループを「GNDループ」と言います。
 ノイズが混入したりハムノイズが出るなどの症状が発生する場合は、GNDループをカットするために絶縁型を使用してください。
