PSOC5-SB基本セット【MPSOC5-SB】 ※在庫限り品

PSOC5-SB基本セット【MPSOC5-SB】 ※在庫限り品

メーカー名:
型番:
MPSOC5-SB
品質ランク:
M1

PSOC5-SB基本セット【MPSOC5-SB】の概要

本製品は、CQ出版「ARM PSoCで作るMyスペシャル・マイコン 開発編」(12月発刊予定)にて使用する教材基板です。
本製品についての使用方法は、書籍をご覧下さい。

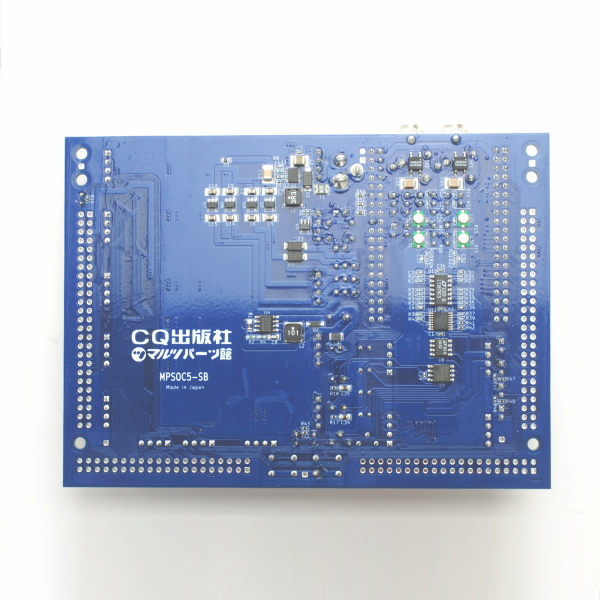

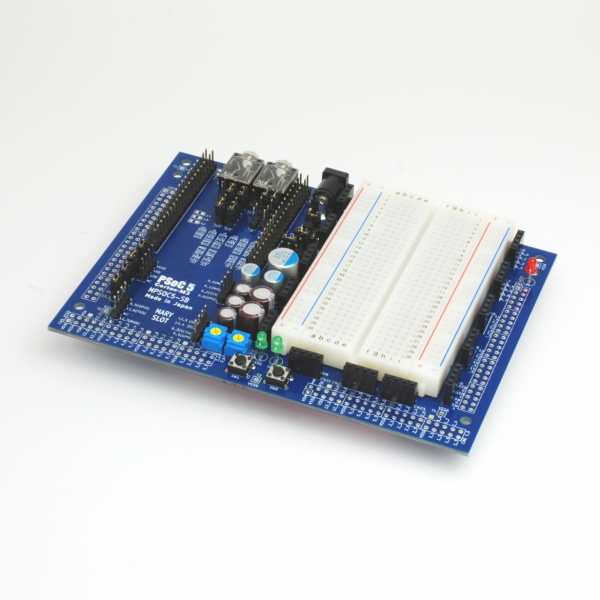

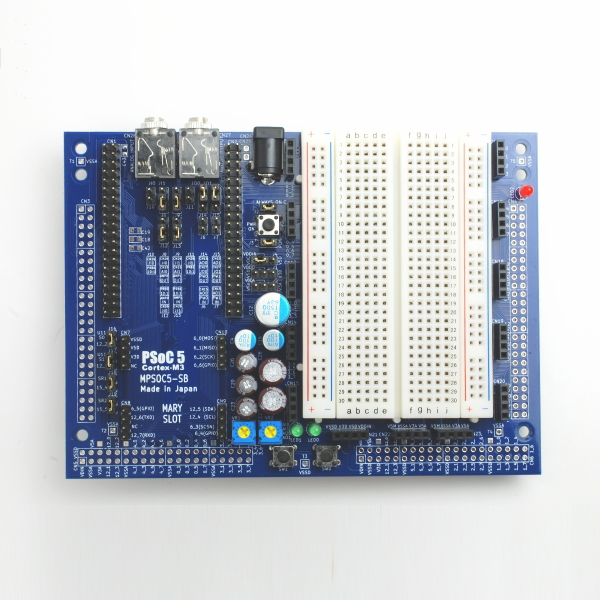

本製品(PSB基板)は、PSoC5プロセッサの評価・学習を目的として、豊富な機能を盛り込んで作られています。
ユーザーが独自の回路を構成できるブレッドボードエリアと、それらで利用できる各種電源を発生させる電源回路を搭載。

2chのアナログ信号入出力回路を備え、入力用のレベルシフト回路も搭載。

更にMARYシリーズの拡張基板を搭載できる専用スロット、
姉妹機のMPSOC5-TB基板との連結コネクタやサイプレス社製 拡張基板コネクタを装備しています。

是非とも、この自由度の高いSTB基板を PSoC5 の評価、学習にお役立てください。

【特長】
  • 139.7mm x 101.6mm 4層プリント基板による高密度実装
  • 400ホール 小型ブレッドボード 搭載
  • 2ch アナログ信号入力端子 (3.5mm3極ミニジャック)
  • 2ch アナログ信号出力端子 (3.5mm3極ミニジャック)
  • アナログ信号入力レベルシフト機能搭載
  • PSOC5LP 基板【MPSOC5-MB】専用スロット
  • MARY シリーズ拡張コネクタ
  • Cypress社製拡張基板コネクタ 2基
  • 外部電源供給コネクタ(DC5V)


【仕様】
●基板サイズ:139.7mm x 101.6mm
●ブレッドボード:400ホール
●アナログ信号入力端子:2ch (3.5mm3極ミニジャック)
●アナログ信号出力端子:2ch (3.5mm3極ミニジャック)
●メインボード(PMB)スロット:1
●MARYシリーズ拡張コネクタ:1
●拡張コネクタ(PTB連結用):1組
●Cypress社製拡張基板コネクタ:2

【ダウンロード】
PSOC5-SB基本セット 基板回路図 【PDFドキュメント:4.7MB】
