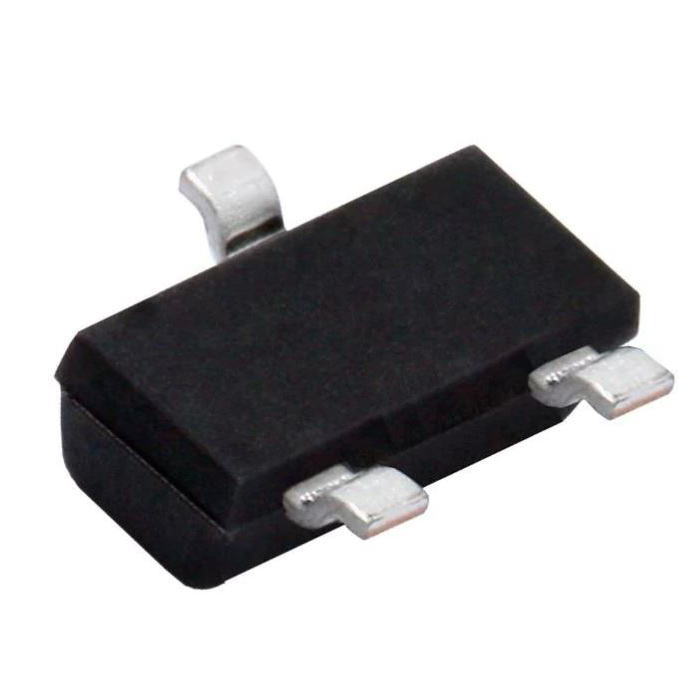

RN2102.LF
バイポーラトランジスタ(シリコンPNPエピタキシャル形 PCT方式 バイアス抵抗内蔵)
マルツコード：
M2331-158
品質ランク：
M1
自社在庫数： ※在庫限り品
940個
（ 2025/05/24 19:33 現在）

出荷予定日：
2025/5/26
数量
1個以上
￥20.00
(税込￥22.00)

バイポーラトランジスタ(シリコンPNPエピタキシャル形 PCT方式 バイアス抵抗内蔵)【RN2102.LF】

の概要

バイアス抵抗を内蔵したバイポーラトランジスタ


東芝のPCT(Perfect Crystal Technology)技術を採用したシリコンPNPエピタキシャル形トランジスタです。スイッチング、インバータ回路、インターフェース、ドライバー回路などに最適です。

●特長

・AEC-Q101適合
・バイアス抵抗を内蔵し、部品点数の削減による機器の小型化、組み立ての省力化が可能
・多様な回路設計に適するように種々の抵抗値をそろえています。
・RN1102とコンプリメンタリ

●仕様

用途汎用
極性PNP
ベース直列抵抗10kΩ(typ)
ベース-エミッタ間抵抗10kΩ(typ)
コレクタ電流 IC－0.1A
コレクタ-エミッタ間電圧 VCEO－50V
内部接続シングル品
コンプリメンタリ品形名RN1102
AEC-Q101適合
東芝パッケージ名SOT-416(SSM)
JEITASC-75
パッケージコードSOT-416
ピン数3
実装区分表面実装
パッケージ寸法1.6×1.6×0.7mm

在庫状況：営業所に在庫はございません。
