SFE-SEN-16474

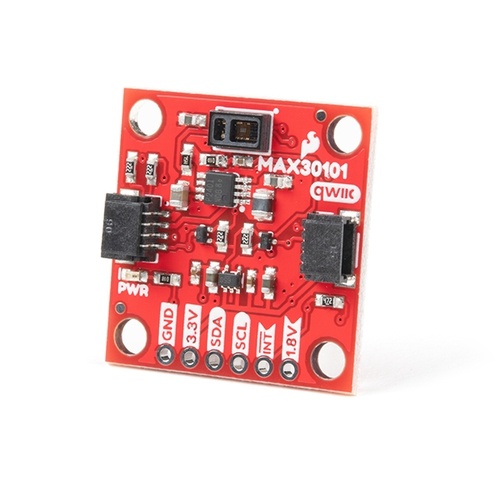

Qwiic-MAX30101搭載 フォトディテクタモジュール
マルツコード：
M2349-771
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/21 19:28 現在）

提携先在庫数：5個(2025/06/20 09:00現在)

出荷予定日：
2025/6/27
数量
1個以上
￥7,444.00
(税込￥8,188.00)

Qwiic-MAX30101搭載 フォトディテクタモジュール【SFE-SEN-16474】

の概要

本製品は、MAX30105搭載 粒子センサモジュールのアップデート版で、高精度な光学センサMAX30105とMAX30102の後継に当たるMAX30101を搭載。光子検出器を利用して、LEDから反射されて戻ってくる光量を測定します。これは、粒子(煙など)の検出、近接度測定、光電脈波など様々な用途に使用できます。簡単に使えるように、通信はすべてI2C経由のみで行われ、便利なQwiicシステムを利用しています。ブレッドボード用に、2.54ミリ間隔のピンも搭載しています。

より正確で信頼性のあるバイオメトリック値の読み取りには、MAX32664バイオメトリックセンサハブ上でプログラムされた Qwiic - MAX30101/MAX32664搭載 パルスオキシメータ/心拍センサモジュールを推奨します。

【本製品は、症例や生命救急アプリケーションでの診断/処置は意図していませんのでご注意ください。】

Qwiicシステムとは
Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I2Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため小さく収まり、かつ分極化しているため接続を誤ることもありません。

●特長

・2.54 x 2.54 cm Qwiicブレークアウト基板
・MAX30101センサ
　－最適かつ堅固な内蔵カバーガラス
　－超低消費電力動作
　－光検出器および赤色/IR(赤外線)/緑色LEDを一つのパッケージに内蔵
　－個別LEDチャンネルのPWM制御
　－A/D変換分解能:18-bit
　－サンプリングレート:10.24 MHz
　－データレート:最大3200 sps
　－32要素データバッファ付きFIFO(先入れ先出し)キュー
　－内蔵温度センサ
　－分解能:0.0625℃
　－I2Cアドレス:0x57 (7ビット)
・1.8 V レギュレーション、5 V 昇圧DC/DCコンバータ搭載
・4 x 0.13インチ(約3.3 mm)取り付け穴
・M3ネジ対応
・Qwiicコネクタ× 2
・ブレークアウトピン× 6
