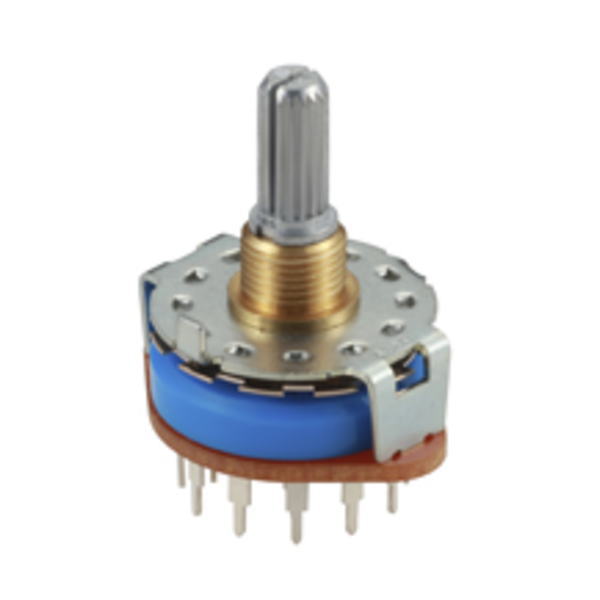

12接点対応バーチカルタイプロータリースイッチ【SRRM433700】

12接点対応バーチカルタイプロータリースイッチ【SRRM433700】

メーカー名:
型番:
SRRM433700
環境区分:
RoHS対応
品質ランク:
M1
数量

自社在庫数
2
2024/03/19 23:03 現在)
納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥1,020.00
(税込¥1,122.00)

こちらからもご購入いただけます

1 個以上
¥2,320.00
(税込 ¥2,552.00)

納期:お問合せ下さい
1 個以上
¥2,735.00
(税込 ¥3,008.00)

納期:5日程度

12接点対応バーチカルタイプロータリースイッチ【SRRM433700】の概要

12接点対応バーチカルタイプ SRRMシリーズ
回路数4
接点数3
切換角度30±3°
切換タイミングShorting
回転トルク80±30mN・m

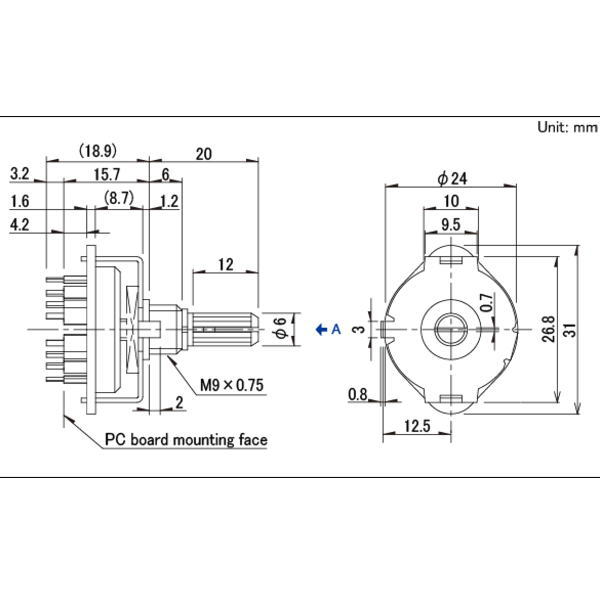

操作部形状18山セレーション軸
操作部長さL: 20mm
使用温度範囲-10℃ 〜 +60℃
最大定格/最小定格(抵抗負荷)0.25A 30V DC/50μA 3V DC
電気的性能接触抵抗(初期/寿命後)20mΩ max./60mΩ max.
絶縁抵抗100MΩ min. 500V DC
耐電圧500V AC for 1 minute
機械的性能端子強度10N for 1 minute
操作部強度回転方向1N・m
押込方向100N
操作部の振れ(軸先端での荷重: 5N)取付面からの測定位置15mm
軸の振れ幅(最大値)0.25mm max.
適用取付寸法20mm
耐久性能無負荷寿命10,000 cycles
40mΩ max.
負荷寿命(最大定格負荷にて)10,000 cycles
60mΩ max.
耐候性耐寒性-20±2℃ for 96h
耐熱性85±2℃ for 96h
耐湿性40±2℃, 90 〜 95%RH for 96h
