ステッピングモータドライバIC(TB67S101AFTG)評価基板【MTO-EV003FTG(M)】

ステッピングモータドライバIC(TB67S101AFTG)評価基板【MTO-EV003FTG(M)】

メーカー名:
型番:
MTO-EV003FTG(M)
品質ランク:
M1
数量

1個以上
¥6,600.00(税抜)
自社在庫数
6

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

ステッピングモータドライバIC(TB67S101AFTG)評価基板【MTO-EV003FTG(M)】の概要

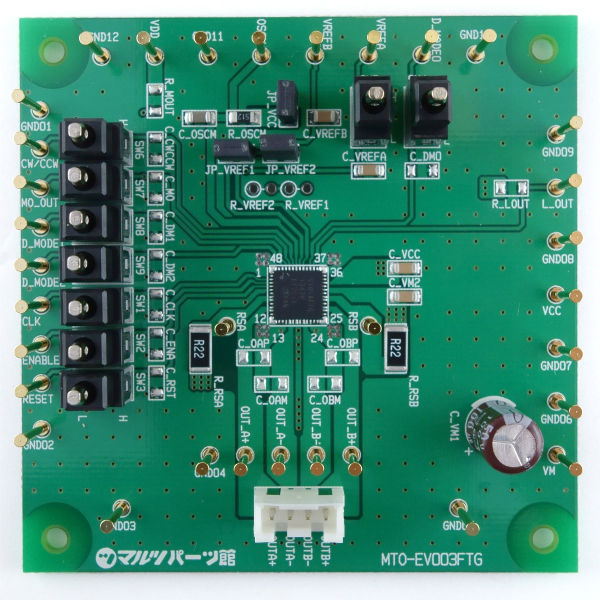

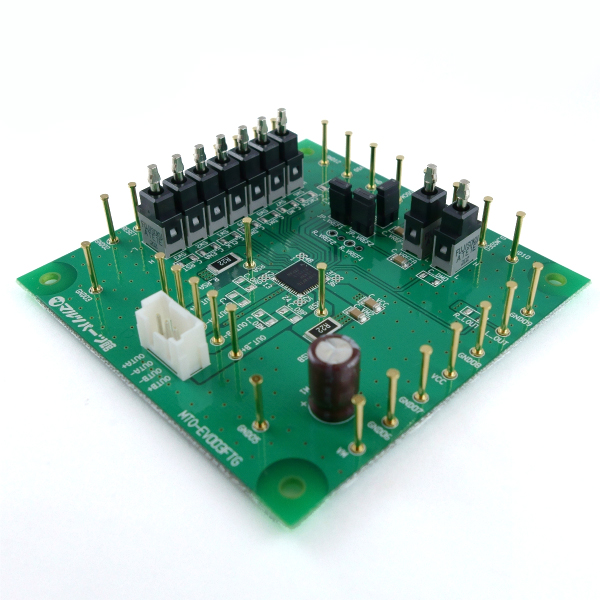

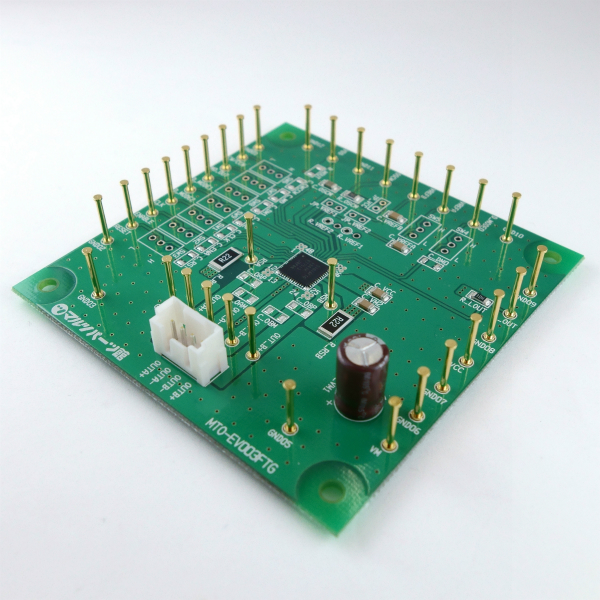

東芝製のステッピングモータドライバIC(TB67S101AFTG)の評価基板
MTO-EV003FTG(M)は、東芝製のステッピングモータドライバICを搭載したモータ制御の評価基板です。TB67S101Aは、PWMチョッパ型2相バイポーラ駆動で、PHASE制御方式のステッピングモータドライバです。出力耐圧50V、最大電流4.0Aが可能で、バイポーラ型ステッピングモータを1チップで駆動できます。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。

●主な仕様

・搭載デバイス:TB67S101AFTG
・モータ電源電圧:50V(max)
・モータ出力電圧:50V(max)
・モータ出力電流:4.0A(max)
・許容損失:1.3W
・低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵
・高効率定電流制御機能
・過熱検出機能(TSD)
・過電流検出機能(ISD)
・パワーオンリセット(POR)を内蔵
・内部回路動作用のVCCレギュレータを内蔵
・モータのチョッピング周波数を外付け部品で調整可能
・動作温度範囲:-20℃~+85℃
・サイズ:80×80㎜
