USB-I2C変換モジュール【MFT200XD】

USB-I2C変換モジュール【MFT200XD】

メーカー名:
型番:
MFT200XD
品質ランク:
M1
数量

1セット以上
¥1,300.00(税抜)
50セット以上
¥1,235.00(税抜)
100セット以上
¥1,144.00(税抜)
200セット以上
¥1,040.00(税抜)
自社在庫数
22セット

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

USB-I2C変換モジュール【MFT200XD】の概要

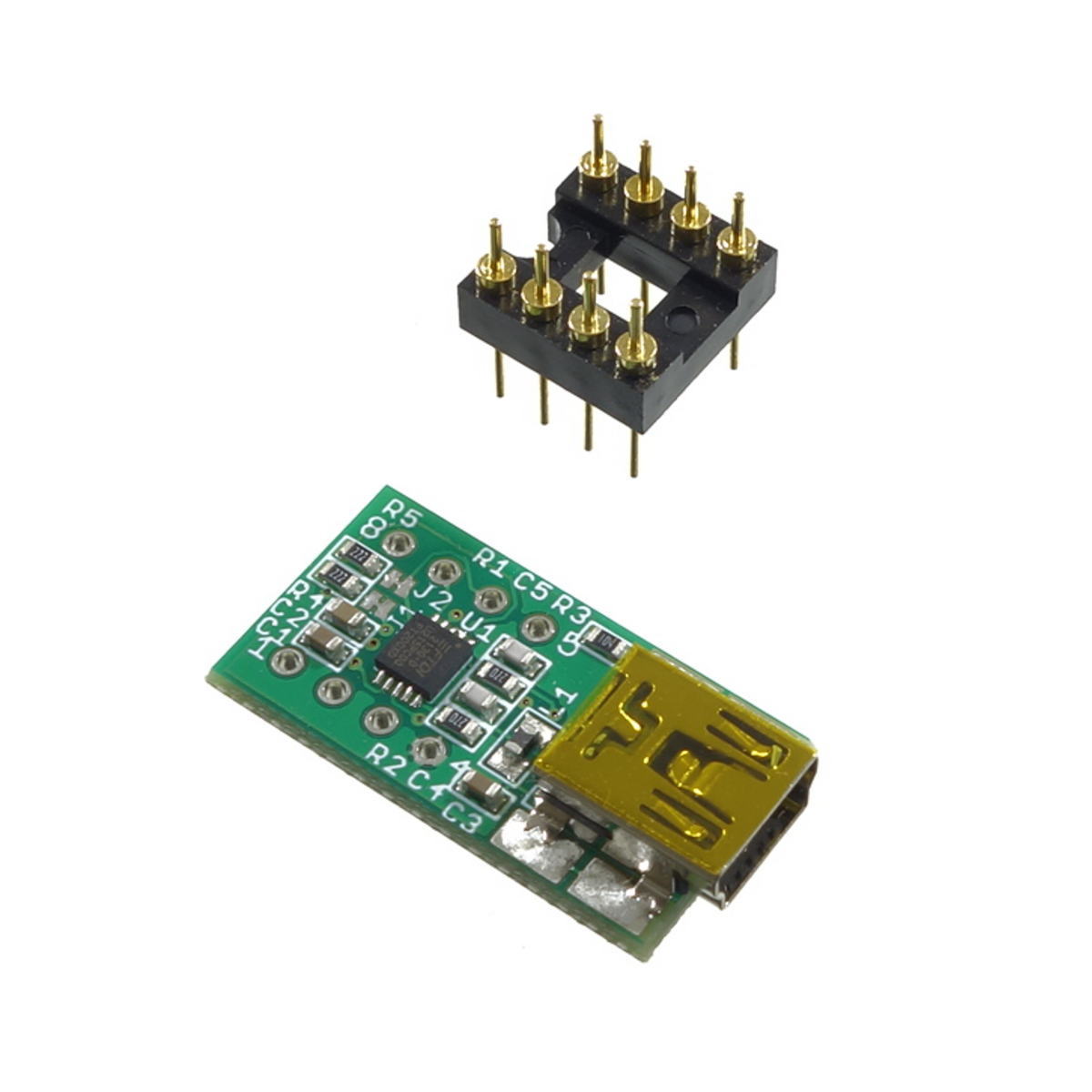

FT200XDを搭載したUSB-I2C変換モジュール基板
MFT200XDは、FTDI社製のFT200XDを搭載したUSB-I2C変換モジュール基板です。超小型面実装タイプのICを、試作・学習レベルで使いやすくするために2.54mmピッチの8ピンDIP-ICサイズに変換した基板モジュールです。基板には、ミニUSBコネクタやICを動作させるために必要な部品が実装されています。USBインターフェースを搭載していないマイコンと接続することで、USBマイコンとして利用することができます。マイコンと基板上のICとの通信は、I2Cインターフェースで行うことができます。電子工作やブレッドボードを用いた電子回路の実験に最適です。

●主な特長
・USBのバスパワーで動作します。
・USB2.0フルスピード規格に対応しています。
・I2C通信は、スタンダードモード、ファストモード、ファストモードプラス、ハイスピードモードに対応しています。
・IC内部に3.3VLDOレギュレータが搭載されています。
・PCのUSBポートに接続すると仮想COMポートとして認識し、データ通信が可能になります。
・USB通信用ドライバは、FTDI社のWebサイトに無料で公開されています。
・CBUS0の端子は、ICの様々な信号をモニタすることができます。設定はFTDI社の専用ユーティリティソフトまたはI2C通信により、IC内部のMTPメモリを書き換えることで行います。

●主な仕様
・搭載デバイス:FX200XD(FTDI製)
・消費電流:8mA
・待機時消費電流:125μA
・USB規格:USB1.1/USB2.0フルスピード
・I2C動作クロック:3.4MHz(ハイスピード)
・I2Cバス電圧:1.8~3.6V(5Vトレラント)
・7ビットスレーブアドレス(8ビット):0x22(0x44)
・サイズ:23×13mm(突起部を除く)
・付属品:8P連結ソケットWDIP-PIN8(Linkman製)
