電源IC評価【MREV-23021X】

数量
1個以上
¥8,440.00(税抜)
自社在庫数
9

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

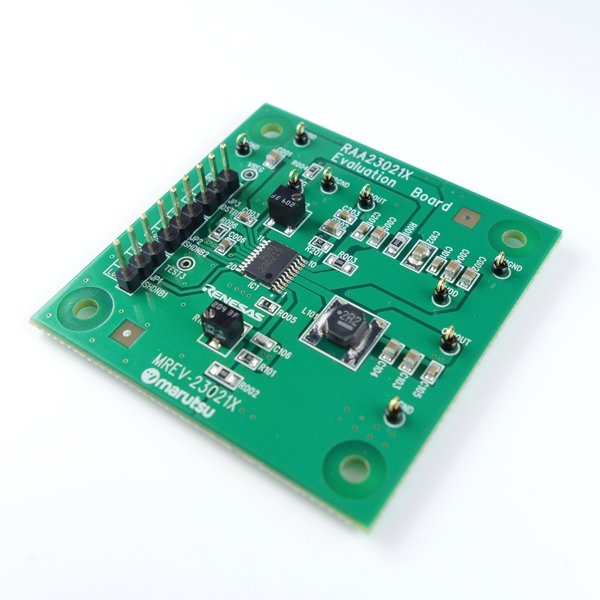

高効率の同期整流型降圧DC/DC コンバータ RAA230215 を搭載。 入出力端子やモニタ用端子をピン端子に引き出しているので、 テストクリップなどが簡単に利用可能。 ジャンパピンの設定によって、出力チャンネルの順番切替、出力のオン・オフ等が 設定可能。 タイマ・ラッチ式過熱保護回路内蔵 復帰式低電圧誤動作防止回路内蔵
<仕様>
出力タイプ ch1:DC/DC (降圧電流モード制御)
ch2:LDO
入力電圧 3.0 V to 5.5 V
出力電圧 0.9 V ~ VIN×0.8(各ch独立に外部抵抗で設定)
最大出力電流 ch1:3 A
ch2:0.5 A
スイッチング周波数 1 MHz(fixed)
基板 2層 / ガラスエポキシ / 片面実装
サイズ (W x D ) 50mm x 50mm

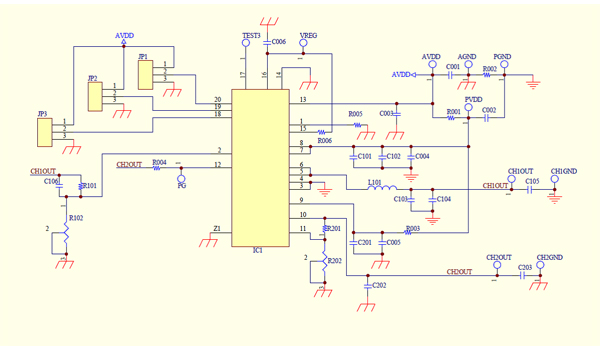

250236 0000000200314249 _3S461 MREV-23021X 回路図
