KIT-18293
GNSS-RTKアクセサリキット
マルツコード:
M2562-333
品質ランク:
M1
自社在庫数:
0個
2025/06/24 13:19 現在)

納期:
30営業日程度
数量
1個以上
¥17,425.00
(税込¥19,167.00)
10個以上
¥16,334.00
(税込¥17,967.00)
30個以上
¥15,818.00
(税込¥17,399.00)
50個以上
¥14,958.00
(税込¥16,453.00)

GNSS-RTKアクセサリキット【KIT-18293】

の概要

GNSS を使用すると、地球上のどこにいても、現在地、目的地、そしてそこへの行き方を 30 秒以内に知ることができます。つまり、精度が高いほど良いということです。GNSS リアルタイム キネマティクス (RTK) は、GPS、GLONASS、Galileo、BeiDou 衛星モジュールの精度をわずかミリメートル単位にまで調整することに成功しました。SparkFun GNSS-RTK アクセサリ キットには、プロジェクトで RTK ボードを使い始めるために必要なものがすべて揃っています。

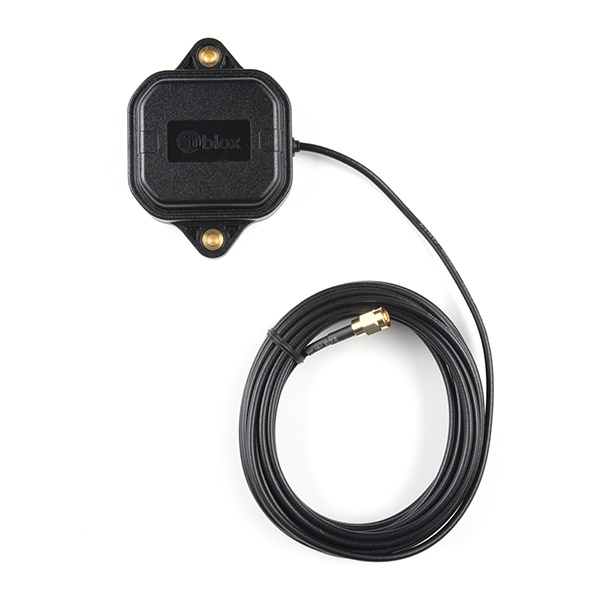

このキットには、GNSS マルチバンド アンテナが含まれています。 ANN-MB-00 GNSS マルチバンド アンテナは、従来の L1 GPS バンドと新しく開始された (2005 に開始) L2 GPS バンドの両方を受信するように設計されている点で、他の GNSS/GPS アンテナとは非常に異なります。さらに、u-blox の ANN-MB-00 は、過酷な環境でも追加の固定が可能な取り付け穴付きの磁気ベースを備え、非常によく構築されています。

最新の u-blox F9 プラットフォーム (ZED-F9P モジュールを含む) 向けに設計されており、高速で簡単、かつ信頼性の高いマルチバンド アンテナ ソリューションを提供しますが、L1/L2 デュアル受信のメリットを享受できる GPS/GNSS 受信機で使用できます。

このアンテナは、GPS、GLONASS、Galileo、および BeiDou をサポートし、高性能マルチバンド RHCP デュアル フィード パッチ アンテナ エレメント、SAW プリフィルタリングを備えた内蔵の高ゲイン LNA、および 5m SMA ケーブルが含まれています。

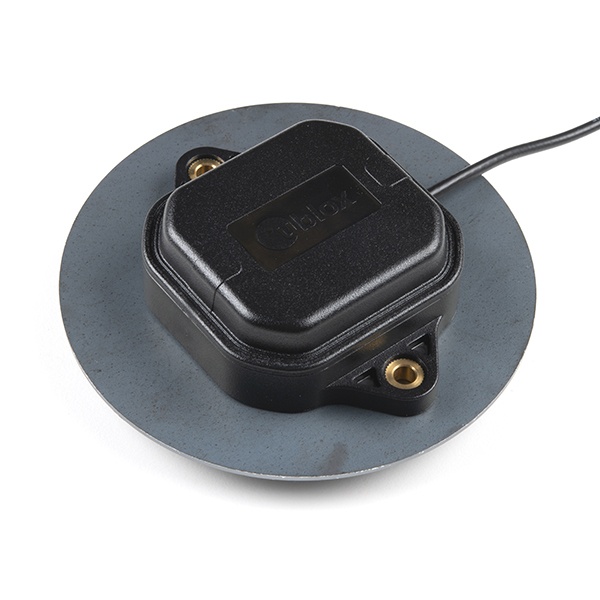

このキットには、グランド プレートも含まれています。多くの磁気マウント GPS アンテナは、良好なグランド プレーンを提供するために、車やその他の大きな金属物体に取り付けられています。しかし、車以外の場所でアンテナを使用したい場合、どうすればよいでしょうか。GPS アンテナ グランド プレートが解決策です。このプレートは、GPS および GNSS アンテナのパフォーマンスを大幅に向上させます。

このキットに含まれるアイテムの締めくくりは、リバーシブル USB-A から USB-C へのケーブルです。USB 2.0 の速度と最大 2A の充電をサポートするこの 0.8 メートルのケーブルは、より細いケーブルの柔軟性とリバーシブル USB-C および USB-A 接続の優れた感触を必要とする組み込み愛好家に最適です。0.8 メートル (約 2 フィート) の長さは、小規模なアプリケーションに最適です。

このケーブルには、D+/D- ワイヤと大口径の VBUS/GND ワイヤがあります。定格は 2A で、電圧降下を最小限に抑えながら 2A@5V を引き出すことに成功しました。完全な USB-C 実装をお探しの場合は、USB 3.1 ケーブルをご覧ください。

●特長

アンテナ:

・周波数:・L1 バンド: 1559-1606 MHz
・L2/L5 バンド: 1197-1249 MHz
・ピークゲイン (直径 15cm のグランドプレーン以上):・L1 バンド: 3.5 dBic
・L2/L5 バンド: 0-2.0 dBic
・VSWR: 最大 2
・帯域幅: 最小. 200MHz
・インピーダンス: 50 オーム
・偏波 RHCP
・GPS、GLONASS、Galileo、BeiDou をサポート
・SMA コネクタ付き 5m 同軸ケーブル
・磁気ベース、固定設置オプション (ネジマウント、M4 ネジ 2 本)
・寸法: 60.0mm x 82.0mm x 22.5mm
・重量: 175g (ケーブルを含む)

グランド プレート:

・直径: 4 インチ
・厚さ: 1/16"
・重量: 0.4211 ポンド
・センター スレッド: 1/4-20 UNC スレッド
・仕上げ: インダストリアル

USB:


・リバーシブル USB-Aコネクタ
・リバーシブル USB-C コネクタ
・ケーブル長 0.8 メートル

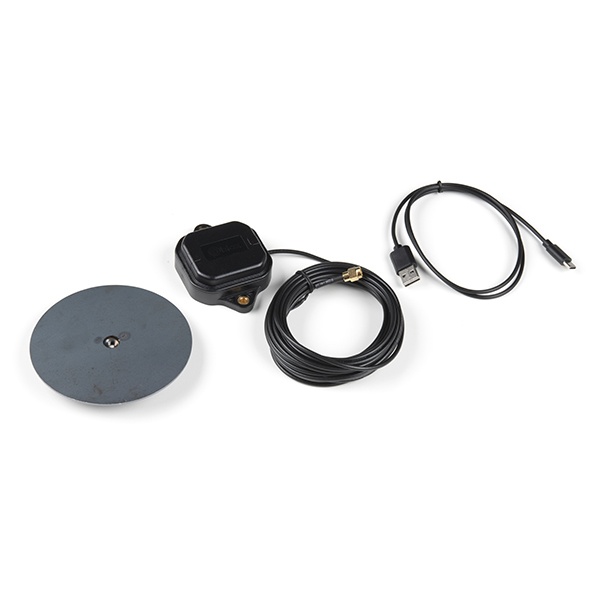

●同梱物

・GNSS 磁気マウントアンテナ x 1
・アンテナグランドプレート x 1
・リバーシブル USB A から USB C ケーブル x 1
