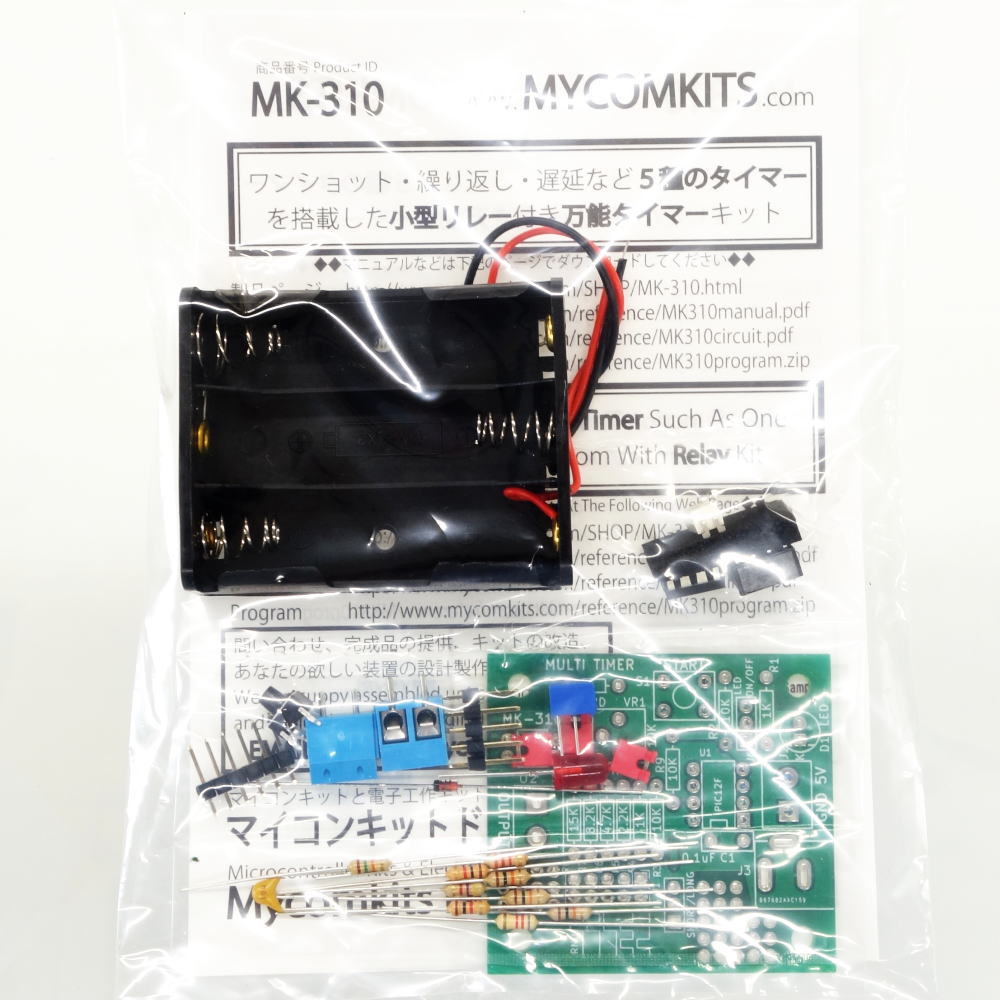

5種のタイマーを搭載した小型リレー付き万能タイマーキット【MK-310】

5種のタイマーを搭載した小型リレー付き万能タイマーキット【MK-310】

メーカー名:
型番:
MK-310
品質ランク:
M1
数量

自社在庫数
3
2024/04/13 00:28 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥1,532.00
(税込¥1,685.00)
20個以上
¥1,456.00
(税込¥1,601.00)

5種のタイマーを搭載した小型リレー付き万能タイマーキット【MK-310】の概要

ワンショット/繰り返し/遅延など5種類の機能を搭載した万能タイマー


PICマイコンを搭載し、最大170分の5種類のタイマー機能を搭載した小型リレー付きの万能タイマーです。小型リレーにより、さまざまな電子機器のオン/オフができます。PICマイコンのソースプログラムはすべて公開していますので、学習などの参考にしてください。
搭載している5種類のタイマーは次のとおりです。
1. ランダムパルス出力(注1)
2. 遅延パルス出力(注2)
3. 遅延オン(注1)
4. 繰り返しパルス出力(注1)
5. ワンショットパルス出力(注2)
(注1)スタートスイッチを押したあとは、電源をオフにするまで解除(停止)できません。
(注2)スタートスイッチを押したあとは、設定した時間後に出力リレーがオフになるまでスタートスイッチは無視されます。

【ご注意】

※取扱説明書(製品マニュアル)、回路図などは付属していません。製品マニュアルをダウンロードしてご利用ください。
※製作には、はんだ付けが必要です。

【解説動画】
※30cm離れ、家庭用ビデオカメラで撮影。

●仕様

電源電圧(DC)※12.5V~5.5V
消費電流約5mA(リレー、LEDオン時)
約1mA(リレー、LEDオフ時)
タイマーの種類ワンショットパルス
繰り返しパルス
遅延オン
遅延パルス出力
ランダムパルス出力
タイマーの時間※20.8秒~102秒(ジャンパーピンSHORT設定)
80秒~10200秒(ジャンパーピンLONG設定)
リレー接点電流(最大、60V)※3500mA

※1:極性を誤ると壊れます。保護回路はありません。
※2:設定時間は温度などにより若干変動します。おおよその時間とお考えください。
※3:極性はありません。パルス出力時にオンになります。
