3031157

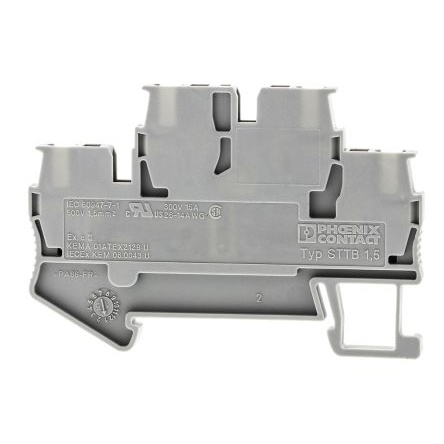

Phoenix Contact 2段式端子台 STTB 1.5シリーズ、17.5A、3031157
マルツコード：
M2704-522
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 20:39 現在）

納期：
お問合せ下さい
数量
1個以上
￥531.00
(税込￥584.00)
50個以上
￥504.50
(税込￥554.50)

こちらからもご購入いただけます

バルク
1 個以上
¥754.17
(税込 ¥829.58)
確認する

Phoenix Contact 2段式端子台 STTB 1.5シリーズ、17.5A、3031157【3031157】

の概要

●仕様

色 = グレー
適合電線サイズ = 28 → 16 AWG
シリーズ = STTB 1.5
ケーブルCSA = 0.08 → 1.5mm2
定格電圧 = 500 V
モデル番号 = STTB 1,5

UL 、 CUL 、 CSA. 2 段スプリングケージ式 DIN レール端子台 - Phoenix Contact. Phoenix Contact STTB 2段スプリングケージ式端子台は、コンパクトな設計と2段式で、一般的なDINレールに取り付けられる優れたDINレール端子台です。これらのDINレール端子は、スプリングケージ接続技術を採用しており、電線を剥いて導線を押し込むだけの簡単な作業で取り付けが可能となっています。端子台はAWG28-16に対応しており、NS 35/7.5やNS 35/15のDINレールに取り付けることができ、最大限の柔軟性と用途を提供します。 端子台の色はグレーで、ハウジングはポリアミド材製です。このデバイスのコンタクトは銅めっきです。STTB シリーズは、 爆発の危険性がある場所に設置できることを証明するATEX EX規格を取得しています。. 特長:. ;ul> ;li>導体を簡単に設置できるシンプルなスプリングケージ取り付け ;/li> ;li>二層構造で2本以上の導体の接続が可能 ;/li> ;li>FBS・PVブリッジで端子を束ねることが可能 ;/li> ;li>コンパクトな設計で省スペースを実現 ;/li> ;li>断面積:0.08 mm2 ～ 1.5 mm2 ;/li> ;li>NS 35/7.5とNS 35/15のDINレールに取り付け可能 ;/li> ;li>ATEX EX規格 - 爆発の危険性がある場所に設置できる認証 ;/li> ;/ul>. 用途:. STTBシリーズは、以下のように使用できます。 ;ul> ;li>鉄道産業(試用とテスト済み) ;/li> ;li>プラントエンジニアリング ;/li> ;li>機械製造 ;/li> ;li>プロセス産業 ;/li> ;/ul>. 端子台の配線方法を教えてください。. 端子台は配線が簡単です。配線は端子台のタイプに応じて異なります。この特殊な端子台は、スプリングケージ式端子台です。スプリングケージ式端子台の配線には、柔軟性のない強力なケーブルを使用するか、フェルール付きケーブルを使用します。ケーブルの被覆を剥き、フェルールを使用している場合はフェルールをクランプし、ドライバーをアクチュエーションシャフトに挿入してターミナルポイントを開き、導体を押し込んでドライバーを取り除くだけです。コンダクターが最大限に押し込まれていることを確認してください。. Complete Line製品:. STTBシリーズは、Phoenix Contactの広範で包括的なポートフォリオの一部です。Phoenix Contact のCOMPLETE lineは、完璧な制御盤向けの充実した製品群を提供するソリューションです。接続、スイッチング、測定から制御、供給、オートメーションまであらゆるベースをカバーします。Complete Line製品を選択することで、制御盤の作業効率が大幅に向上させます。

在庫状況：営業所に在庫はございません。
