AP1F-2M-Z
押しボタンスイッチ、モーメンタリ、PCB、単極双投(SPDT)
マルツコード：
M2705-378
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/07 01:04 現在）

提携先在庫数：26個（2025/04/28 9:00 現在）

出荷予定日：
2025/5/12
16:00
までのご注文で
2025/5/12
出荷
数量
1個以上
￥1,001.00
(税込￥1,101.00)
50個以上
￥951.00
(税込￥1,046.00)

押しボタンスイッチ、モーメンタリ、PCB、単極双投(SPDT)【AP1F-2M-Z】

の概要

●仕様

動作特性 = モーメンタリ
実装タイプ = PCB
接点構成 = 単極双投(SPDT)
コンタクト定格電流 = 50 mA @ 48 V ac/dc
末端様式 = PC Terminal

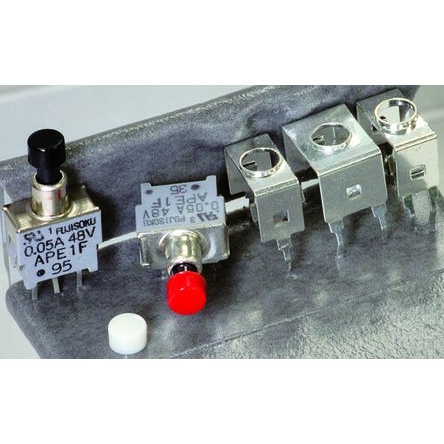

UL (APEシリーズのみ、APE1F-5M-10-2-Zは対象外). スイッチボディとアクチュエータキャップを合わせることで完成するスイッチです。 モメンタリステートはオフ-(オン)のように括弧で表示されます。 AP-Hスイッチ用の角型アクチュエータボタン、AP-Sスイッチ用のブラケット、APE1F-5M-10-2-Zスイッチ用のアクチュエータキャップは、現在、取り扱っていません。. フジソクマイクロミニチュアプッシュボタンスイッチ AP及びAPEシリーズ. フジソク社のマイクロミニチュアAP及びAPEシリーズのプッシュボタンスイッチは、金めっきコンタクトを備えているため、1 μA 20 mV ac/dcという低スイッチング電流が必要となる多数の用途にこのプッシュボタンスイッチを使用することができます。 このマイクロミニチュアスイッチには、SPST、SPDT、DPST及びDPDTコンタクト構成、モメンタリオフ-(オン)又はオン-(オン)のスイッチング、ストレート又はライトアングル基板実装、2.54 mm、5.08 mm、7.62 mmのピン間隔が用意されています。 このAPEシリーズは浸漬洗浄可能な構造を備えているうえ、極めて高いコンタクト信頼性を実現するツインコンタクトクリップ機構を備えており、UL認定を取得しています。 基板実装AP及びAPEシリーズには色を白色、赤色、黒色から選べるアクチュエータキャップ(品番 ; 223-070 223-070 、 ; 223-086 223-086 及び ; 223-092 223-092 )とストレート基板端子タイプのAP及びAPEプッシュボタンスイッチでの使用に最適な取り付けブラケット(品番 ; 222-667 222-667 、 ; 222-689 222-689 及び ; 222-673 222-673 )の両方に対応したアクセサリです(全詳細情報については、下表を参照してください)。 ブラケットはスイッチアクチュエータの操作動力が12.7 Nを超える場合に使用するようお勧めします。ブラケット使用時の最大操作動力は29.4 Nです。. 用途に合わせて色付きアクチュエータキャップを選択可能 最大スイッチ定格: 50 mA @ 48 V ac/dc (APE1F-5M-10-2-Z 100 mA @ 48 V ac/dc)、最小定格: 1 μA @ 20 mV ac/dc ストレート又はライトアングル、0.2インチピッチタイプ及び0.3インチピッチタイプ 浸漬洗浄可能(APEシリーズのみ) 金めっきコンタクト 操作動力: 0.78 → 2.94 N (APEシリーズのみ) ストローク: 1.2 mm 電気的寿命: 10,000回 @ 最大定格 最大コンタクト抵抗: 50 mΩ 絶縁抵抗: 500 MΩ以上(APEシリーズ)、10,000 MΩ以上(APシリーズ) 絶縁耐性: 500 V ac 1分間(APE1F-5M-10-2-Z及びAPシリーズ)、250 V ac 1分間(APEシリーズ) 動作温度範囲: -20 → +85 ℃
