PCH-105D2H
リレー、1c接点、5V dc、63 Ω
マルツコード：
M2709-476
品質ランク：
M1

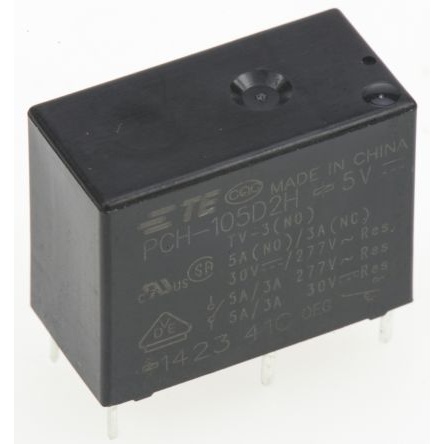

リレー、1c接点、5V dc、63 Ω【PCH-105D2H】

の概要

●仕様

コイル電圧 = 5V dc
接点構成 = SPDT
スイッチング電流 = 10 A
ターミナルタイプ = スルーホール
コイル抵抗 = 63 Ω
アプリケーションタイプ = プリント回路基板
長さ = 20mm
奥行き = 10mm
高さ = 15.2mm
寸法 = 20 x 10 x 15.2mm
最高動作温度 = +85℃

UL、CSA、VDE. TE Connectivityミニチュア基板リレー - PCHシリーズ. PCHシリーズミニチュア基板スルーホール取り付けリレー、SPST及びSPDT AgSnO ;sub>2 ;/sub>コンタクト付き。 これらのミニチュア基板スルーホール取り付けリレーは、耐フラックスベントカバー付きの ; 533-0867 533-0867 、 ; 533-0867 533-0867 、 ; 533-0873 533-0873 とは別に耐洗浄シールドプラスチックカバーを備えています。 SPSTコンタクト付き基板リレーは感度の高い200 mWコイルを採用しています。 これらのPCHシリーズ基板リレーの代表的な用途には、HVAC、冷蔵庫、電子レンジなどがあります。. 高サージ電圧容量: 8000 V (1.2/50 μs) 気温: -30 → +85 ℃ コンタクト定格: 5 A @ 250 Vac (IEC 61810)、10 A @ 125 Vac (UL 508) コンタクト材質: AgSnO 寸法 (mm): H 15.2、W 9.9、D 19.8
