［開発ソース/解説44頁］すぐ動く！BM83 Bluetooth無線モジュール【Z-BM83-ON2】

［開発ソース/解説44頁］すぐ動く！BM83 Bluetooth無線モジュール【Z-BM83-ON2】

取扱い終了のお知らせZEPエンジニアリング社の製品は取り扱いを終了いたしました。製品のご購入やサービスに関するお問い合わ...
メーカー名：
型番：
Z-BM83-ON2
品質ランク：
M1

［開発ソース/解説44頁］すぐ動く！BM83 Bluetooth無線モジュール【Z-BM83-ON2】の概要

取扱い終了のお知らせ
ZEPエンジニアリング社の製品は取り扱いを終了いたしました。
製品のご購入やサービスに関するお問い合わせは
直接、ZEPエンジニアリング社へお願いいたします。

【ZEPエンジニアリング株式会社HP】https://www.zep.co.jp/contact_us/index.html

・著者・講師： 善養寺 薫
・企画・制作： ZEPエンジニアリング
・本製品は，1人当たり1ライセンスです


関連製品：[開発ソース/講義130分/解説44頁] すぐ動く！BM83 Bluetoothスタータキット
関連記事： USB Type-C付きBluetooth 5.0 DIPモジュール MZ-BM83

■概要

本製品は，高完成度のBluetooth5.0対応モジュール BM83(マイクロチップ・テクノロジー製)を変換基板に実装したワイヤレス通信キットと，その講義資料のセット商品です．

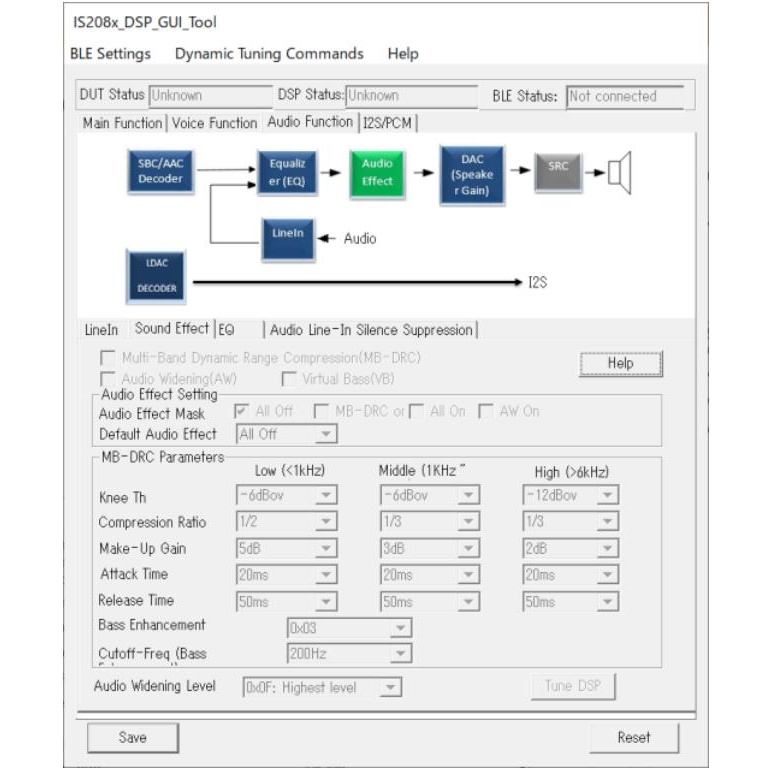

BM83は，オーディオ・コーデックを内蔵しています．USBコネクタ(USB Type-C)を通じてパソコンと接続し，ヘッドホンやオーディオICを接続するだけで，Bluetooth5.0対応のオーディオ・システムが完成します．DSP(Digital Signal Processor)も内蔵しているため，周波数特性(音質)を調整することも可能です．
　外部からマイク音声を入力できるライン入力機能も備えています．再生/停止/音量を調節するボタン類を外付けすることもできます．

本製品のすべての映像，画像，文書テキスト，ソースコードは著作権法によって厳格に守られています．無許可の転載，複製，転用は法律により罰せられます．

講義動画と評価用ベースボード付きのスタートキットも販売中です．必要な場合は，下記製品をご検討ください．
https://www.marutsu.co.jp/pc/i/2719593/

●付属品

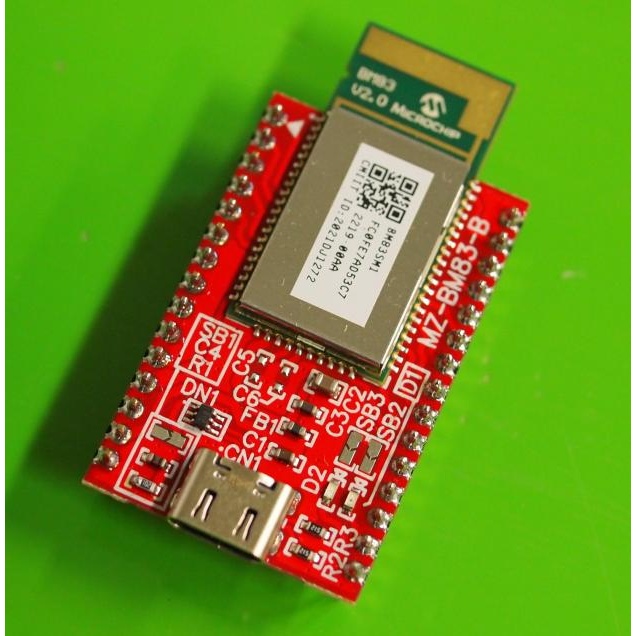

□1. Bluetooth 5.0/技適対応，USB Type-C/DSP/マイク入力搭載のBM83 Bluetooth無線モジュール

□2. 講義テキスト

・(1)イントロダクション
・(2)Bluetoothの基礎知識
Bluetooth入門
Microchip製BM83
参考と補足
・(3)Bluetoothオーディオ・モジュールを使ってみる
キット内容と組み立て例

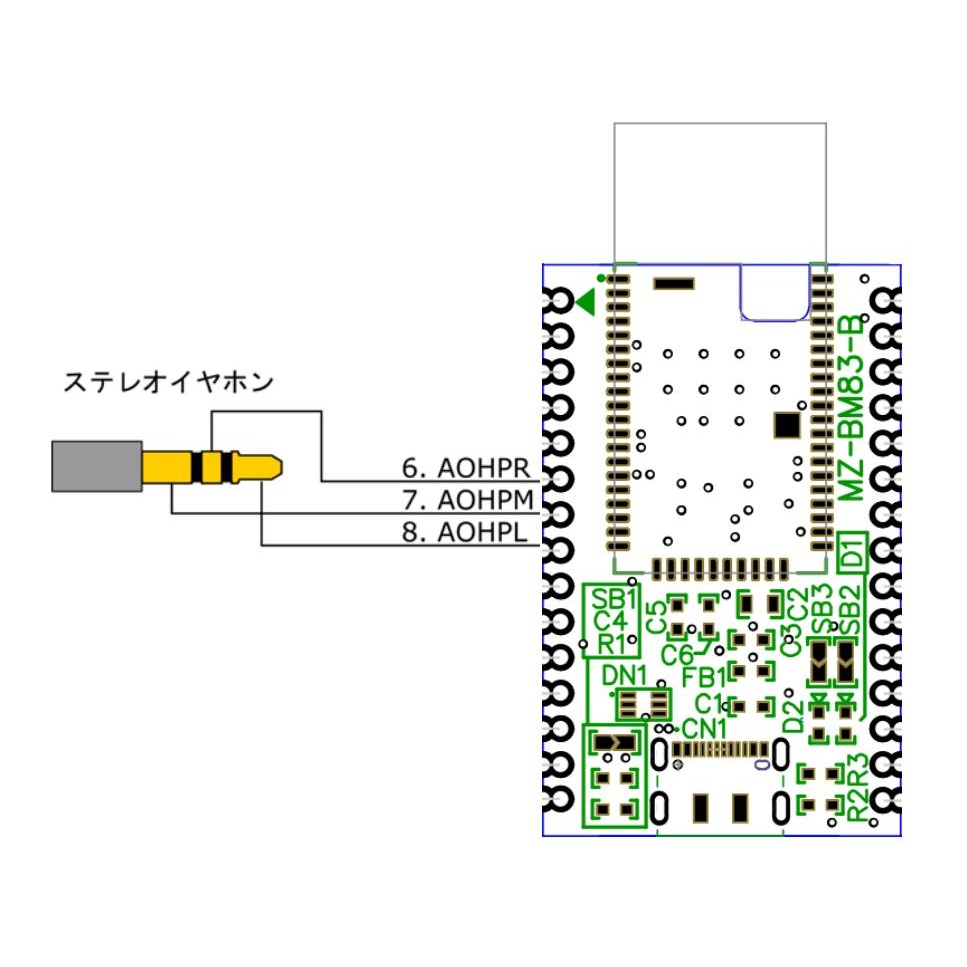

最低限の接続例(Bluetoothイヤホン)
MZ-BM830-Bモジュールと実験用ベースボード
実際に動かしてみる
MultiSpeakerModeで使う
・(4)オリジナルのオーディオ機器を作るために
評価用ベースボード① マイク入力回路
評価用ベースボード② ステレオ音声出力回路
評価用ベースボード③ ステレオ音声入力回路
評価用ベースボード④ スイッチ類の接続回路
アンテナの取り扱い
BM83ハードウェア開発に役立つ資料
そのほかの使用法
トラブル・シューティング

□3．技術資料

1.資料を読み解くための用語集
2.ハードウェア設計資料
- 回路図，基板図面
- 基板CADデータ(Diptrace 4.3用）
- ガーバ・データ
3.サンプルの設定データ

■本製品を購入された方へ

テキスト＆技術資料の視聴方法は，下記リンク先(青字)をクリックし，本製品同梱の説明書に書かれたパスワードを入力してください．

●テキスト＆技術資料(著作権保護のためパスワードがかけられています)

・BM83_Buetooth_資料.zip

■紹介動画

セミナの概要
BM83 Bluetooth無線モジュールのジャンパ設定

■講師紹介

●略歴

・2010年　沼津工業高等専門学校　専攻科　卒業
・2010年　FA機器/ハード・ディスク製造装置設計業務に従事．その後ベンチャーにて半導体検査/医科学用電子顕微鏡，半導体製造装置，理化学機器の研究開発設計に従事
・2020年　静岡県創業者育成施設審査通過し，2022年 株式会社ディスクリテック設立　現在に至る

●主な著書

1.一人で始めるプリント基板作り，トランジスタ技術Special No.127，CQ出版社
2.商用利用OK！噂の完全フリー基板作成ツール KiCad，トランジスタ技術2015年3月号，CQ出版社
3.1枚100円も！世界のプリント基板ネット通販メーカ，トランジスタ技術2016年7月号，CQ出版社
4.部品の足にジャストフィット!フットプリント作成，トランジスタ技術2017年5月号，CQ出版社
5.コネクタなどの特殊部品のフットプリントを高速自作!CQ FootprintTracer，トランジスタ技術2017年10月号，CQ出版社
6.はじめてみませんか？プリント基板ネット通販生活，トランジスタ技術2018年2月号，CQ出版社
7.工作実験室で活躍中！高コスパ電子工作ツール一覧，トランジスタ技術2018年12月号，CQ出版社
8.成功間違いなし!　BGA配線 10の基本ルール，トランジスタ技術2020年5月号，CQ出版社

■関連製品

1.[講義707分，テキスト180ページ，基板データ付き] 動画で一緒にプリント基板開発 KiCad超入門 [KiCad 6対応 完全マニュアル] 【MZ-PCBKICAD-ON1】
2.[講義311分，テクニック動画101本(369分)，補助資料，Pythonソースコード付き] 動画で一緒にプリント基板開発 KiCad超入門 [KiCad 6対応 プロ仕上げ技101] 【MZ-KICADTEC-ON1】
3.[Raspberry Pi4＆ロボット実習キット，セミナ動画307分，講義テキスト153頁付き]MATLAB/Simulink×ラズパイで学ぶロボット制御入門【MZ-MATROBO-ON1】
4.[ロボット実習キット，セミナ動画307分，講義テキスト153頁付き]MATLAB/Simulink×ラズパイで学ぶロボット制御入門【MZ-MATROBO-ON2】

■パーツキットと講義動画でプロの技術を1日習得
スピードマスタ・シリーズ

電子回路・基板設計からプログラミングまで，エンジニアがマスタすべき技術は多岐にわたり，開発期間も短くなっています．多くの書物を読み漁ったり，玉石混交のネット情報に振り回されたりしている暇はありません．

本シリーズには，各分野の一線で活躍する技術者が厳選したパーツセット，設計の要点を効率よく解説するセミナ動画，講義テキスト，お手本ソースコードなどが同梱されています．百戦錬磨の技を一見することで，未経験の技術が驚くほど短時間で身につくだけでなく，信頼性の高いシステム開発に必要なプロの眼が養われます．
