114070201
reTerminal DM
マルツコード：
M2720-301
品質ランク：
M1
自社在庫数：
6個
（ 2025/05/23 22:18 現在）

出荷予定日：
2025/5/26
数量
1個以上
￥55,999.00
(税込￥61,598.00)
10個以上
￥53,200.00
(税込￥58,520.00)
30個以上
￥51,520.00
(税込￥56,672.00)
50個以上
￥48,720.00
(税込￥53,592.00)

こちらからもご購入いただけます

バルク
1 個以上
¥60,158.52
(税込 ¥66,174.37)
確認する

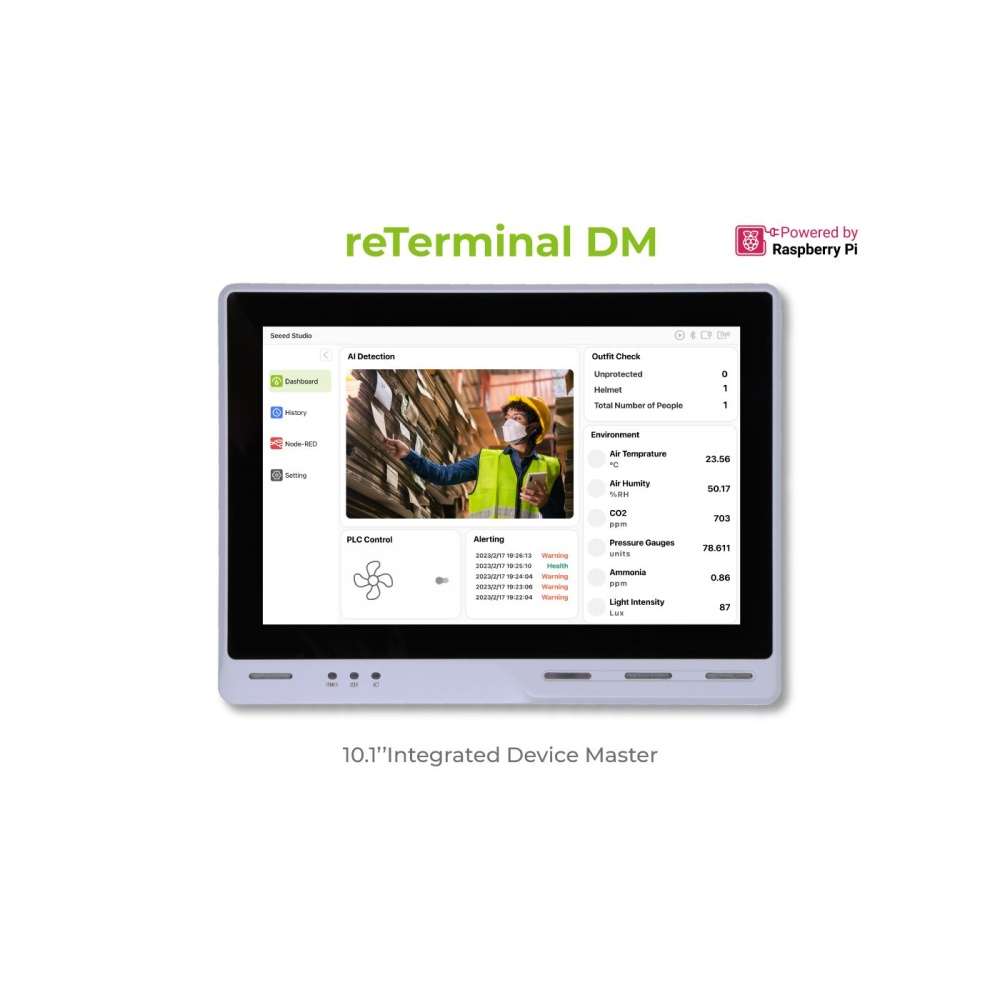

reTerminal DM【114070201】

の概要

Raspberry Pi CM4をベースにしたオールインワンデバイス


Raspberry Pi CM4を搭載し、パネルPCやHMI、PLC、IIoTゲートウェイとして機能するオールインワンデバイスです。IP65準拠の産業グレード10.1インチディスプレイを搭載し、CANバス、RS485、RS232、ギガビットイーサネットポートなどのインターフェースや、4G、LoRa、Wi-Fi、Bluetooth LEなどの無線通信機能をサポートします。

※金属筐体のため、Wi-Fiにて使用する場合に電波が届きにくい場合があります。オプションとして使用可能な外部アンテナもご検討ください。

●特長

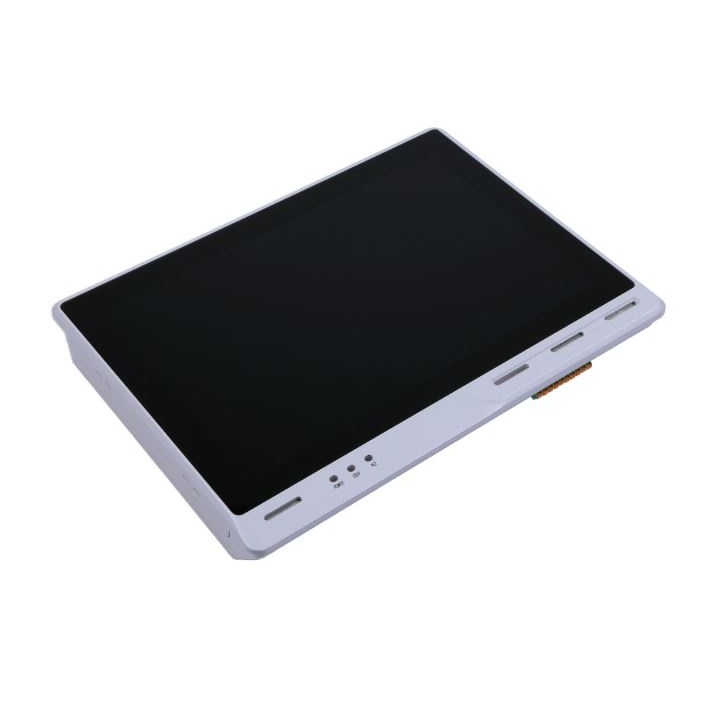

・10.1インチの大きな産業グレードのディスプレイを搭載
・フローベースの開発ツール"Node-RED"により直観的にアプリケーションを作成
・IP65に準拠し、動作温度範囲が－10℃～＋50℃と過酷な環境下でも動作
・多様なインターフェースを搭載
・2年間の製品保証

●仕様

【ハードウェア】

CPURaspberry Pi CM4
Quad-core Cortex-A72 ＠1.5GHz
メモリ8GB
ストレージ32GB eMMC
M.2 SATA SSD Slot 2280-B Key (オプション)
OSRaspbian、SenseCraft Edge OS
放熱ファンレス
本体寸法259.4×191×42.2mm
外装アルミニウム合金ダイキャスト
マウントパネル、VESA、レール
重量1.8kg

【ディスプレイ】

ディスプレイ10.1インチ
解像度1280×800
カラー16.7M (8ビット)
ルミナンス400nit
視野角170/170 H/V°
バックライト30000hrs
タッチタイプ10-point Capacitive
ハンドレス7H
カメラCSI (オプション)

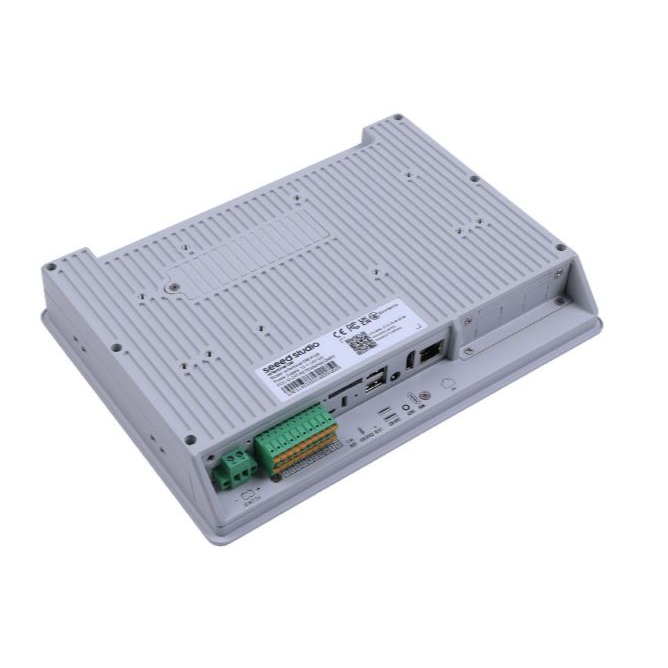

【インターフェース】

ビデオ・オーディオHDMI 2.0、マイク ×2、ブザー、3.5mmオーディオジャック
イーサネット10/100/1000Mbps ×1、10/100/1000Mbps (オプション) ×2
USBUSB-A 2.0 Host ×2、USB 3.0 (オプション) ×2
RS485RS-485 Terminal Block ×1、RS-485 DB9 (オプション) ×1
RS232RS-232 Terminal Block ×1、RS-232 DB9 (オプション) ×1
CANCAN-BUS Terminal Block ×1
DIDI Terminal Block ×4
DODO Terminal Block ×4
40ピン GPIOInside
WiFiOn-chip Wi-Fi
BLEOn-chip BLE
LoRaMini-PCIe for LoRaWAN(オプション)

【電源】

入力2ピン Terminal Block(DCジャック変換アダプタ付属)
PoE12W PoE (オプション)
電圧範囲12～24VDC (ACアダプタ別売)

【環境】

IP保護等級IP65(フロントパネル)
動作温度－10～＋50℃
保管温度－20～＋70℃
動作湿度10～90％ RH

【その他】

認証CE、FCC、RoHS、Telec、REACH
RTCHigh Accuracy RTC
セキュアATECC608A
メーカー保証2年
