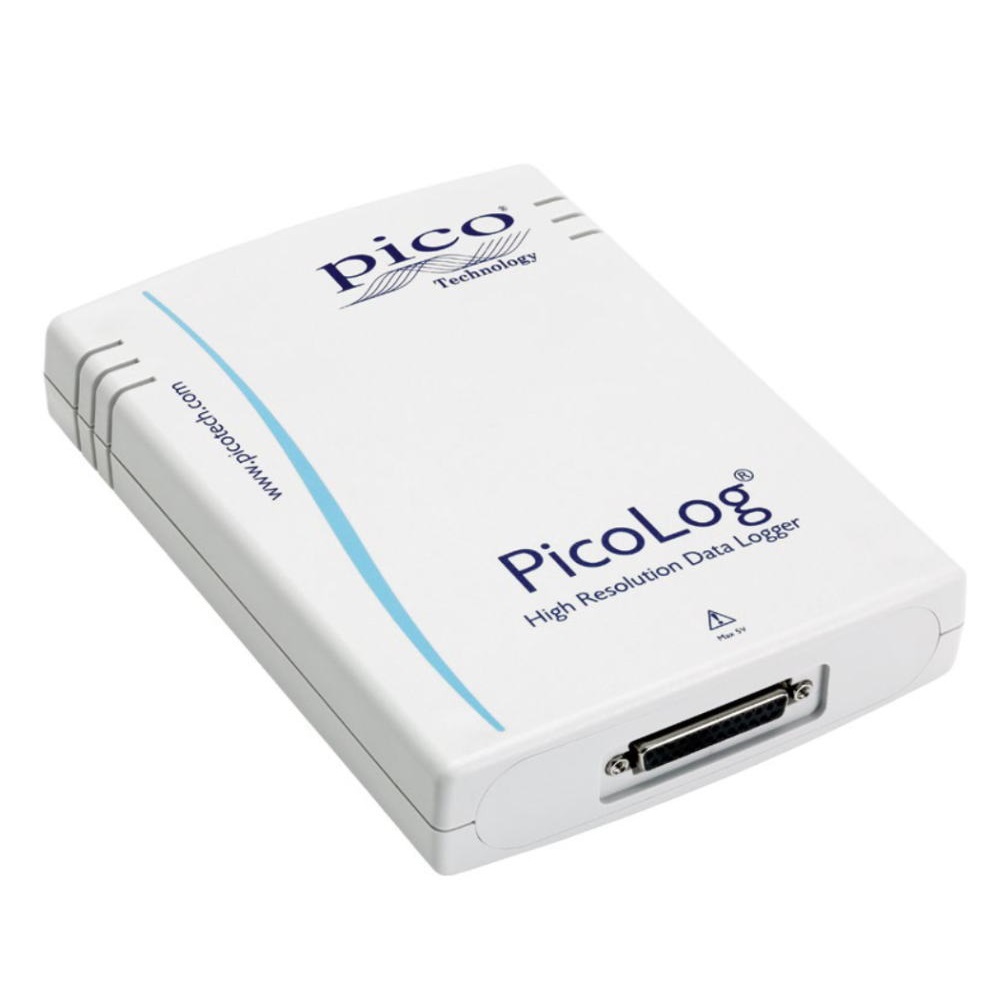

ADC-24 USBデータロガー(ターミナルボード付き)【ADC-24+TB】

ADC-24 USBデータロガー(ターミナルボード付き)【ADC-24+TB】

メーカー名:
型番:
ADC-24+TB
品質ランク:
M1
数量

自社在庫数
1
2024/02/29 23:29 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥97,999.00
(税込¥107,798.00)

ADC-24 USBデータロガー(ターミナルボード付き)【ADC-24+TB】の概要

16チャンネル、分解能24ビットの高精度データロガー


最大分解能が24ビットで、わずかな信号の変化も検出することができる高精度なデータロガーです。非反転差動入力、ガルバニック絶縁、ソフトウェアで選択可能なサンプルレートなどの機能を持ち、ノイズのない優れた分解能が可能で、非常に信頼性が高く正確な測定を行うことができます。
操作は、パソコンにPicoLogソフトウェア(www.picotech.com/downloadsから無料でダウンロード可能)をインストールして使用します。PicoLogは、Pico Technology データロガー向けのデータ取得ソフトウェアパッケージです。使いやすいビジュアルインターフェースにより、シンプルなデータの取得でも複雑なデータの取得でも素早く設定でき、データの記録、表示、解析を行うことができます。

●仕様

分解能24ビット
チャンネル数差動8個/シングルエンド16個
オプションで、各差動チャンネルを2つのシングルエンドチャンネルとして構成可能
変換時間(チャンネル毎)660ms、340ms、180ms、100ms、60ms
電圧レンジ±2500mV、±1250mV、±625mV、±312mV
±156mV、±78mV、±39mV
ゲイン誤差0.2%(レンジ±2500mV)
0.1%(レンジ±39mV~±1250mV)
オフセット精度400μV(レンジ±2500mV)、36μV(レンジ±1250mV)
20μV(レンジ±625mV)、13μV(レンジ±313mV)
9μV(レンジ±156mV)、7μV(レンジ±78mV)
6μV(レンジ±39mV)
入力ソースインピーダンス≦1kΩのオフセット代表値
ノイズ除去代表値120dB(50/60Hz)
入力インピーダンス差動:2MΩ
シングルエンド:1MΩ
ADC入力バイアス電流最大50nA
コモンモード入力範囲(チャンネルからコモン)±3.0V(レンジ±2500mV)
±1.9 V(レンジ±39mV ~ ±1250mV)
コモンモード入力範囲(コモンからアース)±30V
コモンモード除去率(チャンネルからコモン)95dB(DC 60Hz)
過電圧保護±30V(任意の入力およびコモン間)
デジタルI/O4双方向(3.3V CMOS)
出力レベル(高): >2.40V
出力レベル(低): <0.40V
入力レベル(高): >2.20V
入力レベル(低): <0.88V
絶縁(入力から入力)なし
絶縁(入力からアース)ガルバニック絶縁:最大±30V
AGNDおよびDGND絶縁
基準出力+2.5V ±2.5mV @ 2mA
+5V ±1.0V @ 2mA
-5V ±1.5V @ 2mA
環境
温度範囲(動作時、推定精度)20~30℃
温度範囲(動作時)0~45℃
温度範囲(保管時)-20~+60℃
湿度範囲(動作時)5~80% RH(結露なきこと)
湿度範囲(保管時)5~95% RH(結露なきこと)
一般事項
PicoLog and PicoSDKwww.picotech.com/downloadsからダウンロード
サンプルコードPicoのGitHubページ:github.com/picotechから利用可能
PicoLog ユーザーインターフェース言語英語、フランス語、イタリア語、ドイツ語、スペイン語、韓国語、日本語、中国語(簡体字)、ロシア語
PC要件(PicoLog Cloudアプリ)Windows、macOS、Linux、Raspberry Pi OSサポートされるOSバージョンに関しては、PicoLog 6リリースノートを参照してください。
PC要件(ビューア)インターネットアクセス、ウェブブラウザ、スクリーンを搭載したデバイス
I/Oコネクタ25方向Dメス
電力要件USBポートから電源供給、100mA(最大)
4.4m(13.8フィート)USBケーブルは、ロガーから取り外すことはできません。
寸法135×184×36mm( 5.31×7.24×1.41インチ)
重量約505g(17.8ポンド)
適合EMC指令&LVD指令(欧州)、FCC規則パート15クラスA
保証5年
