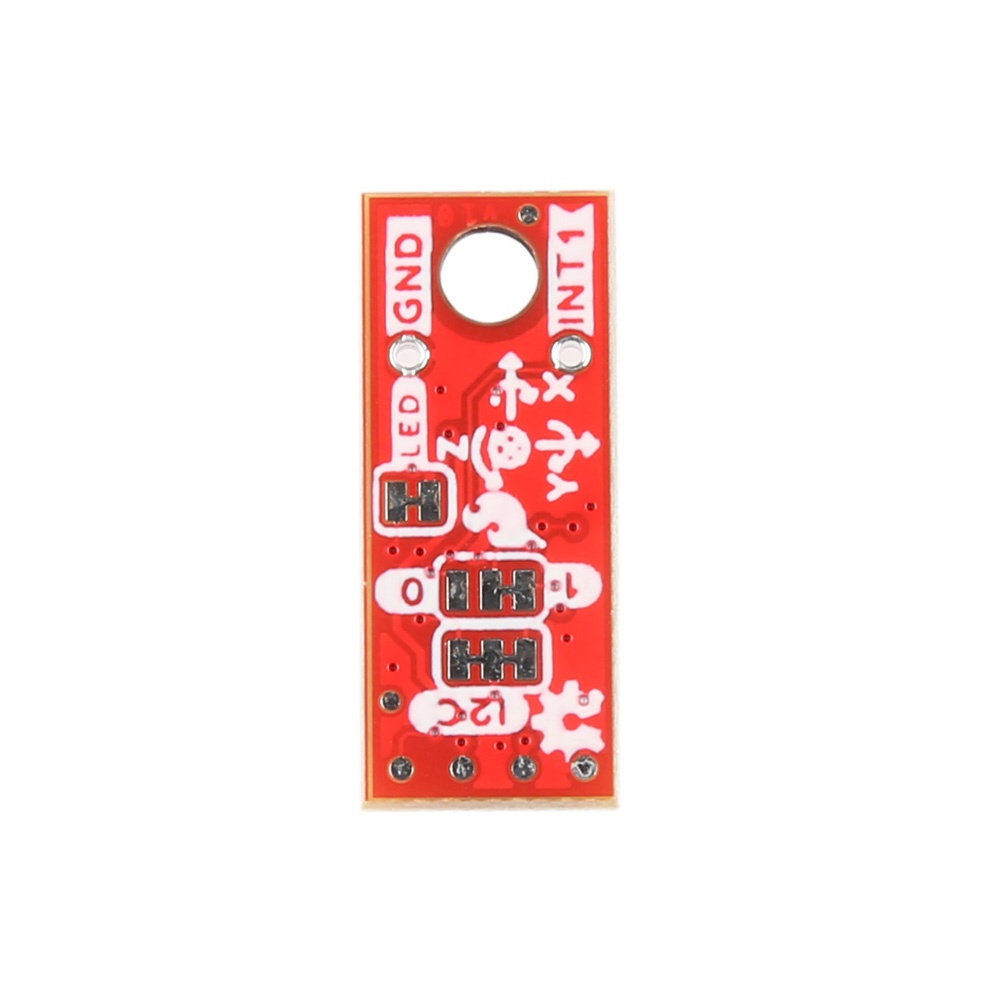

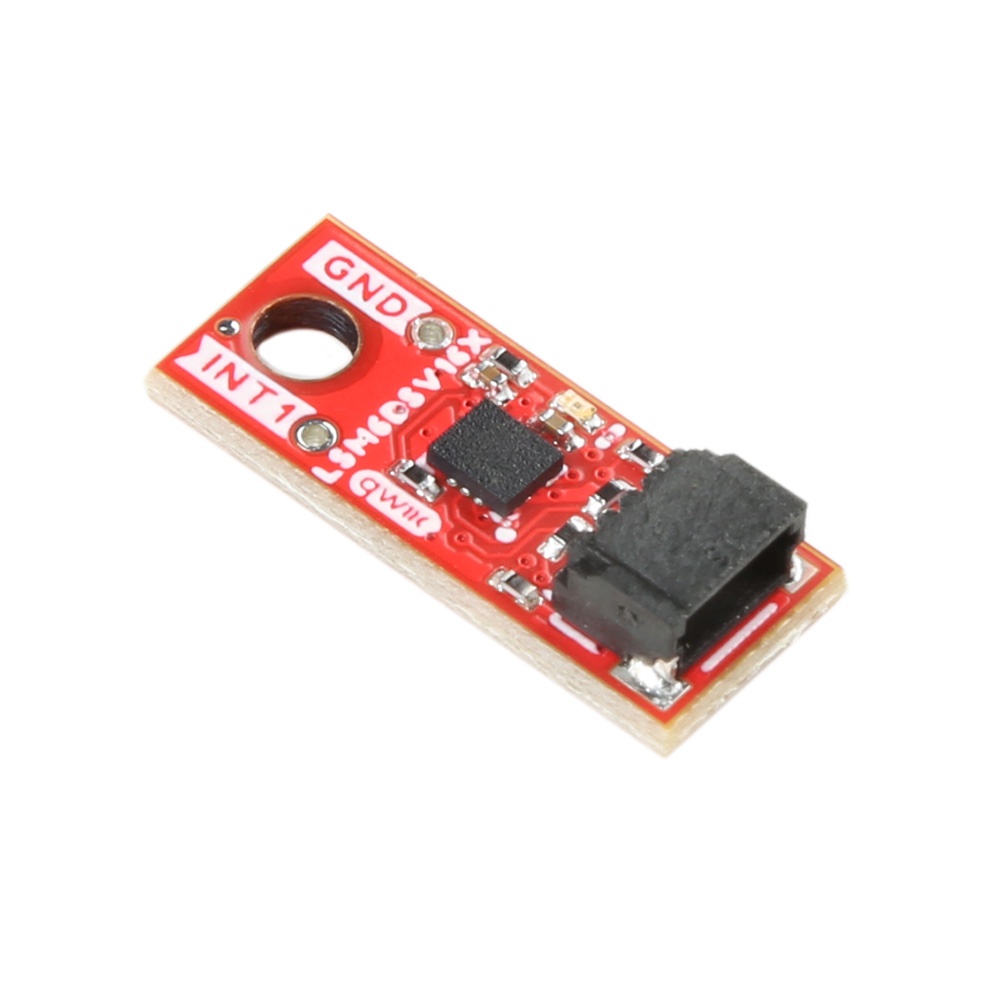

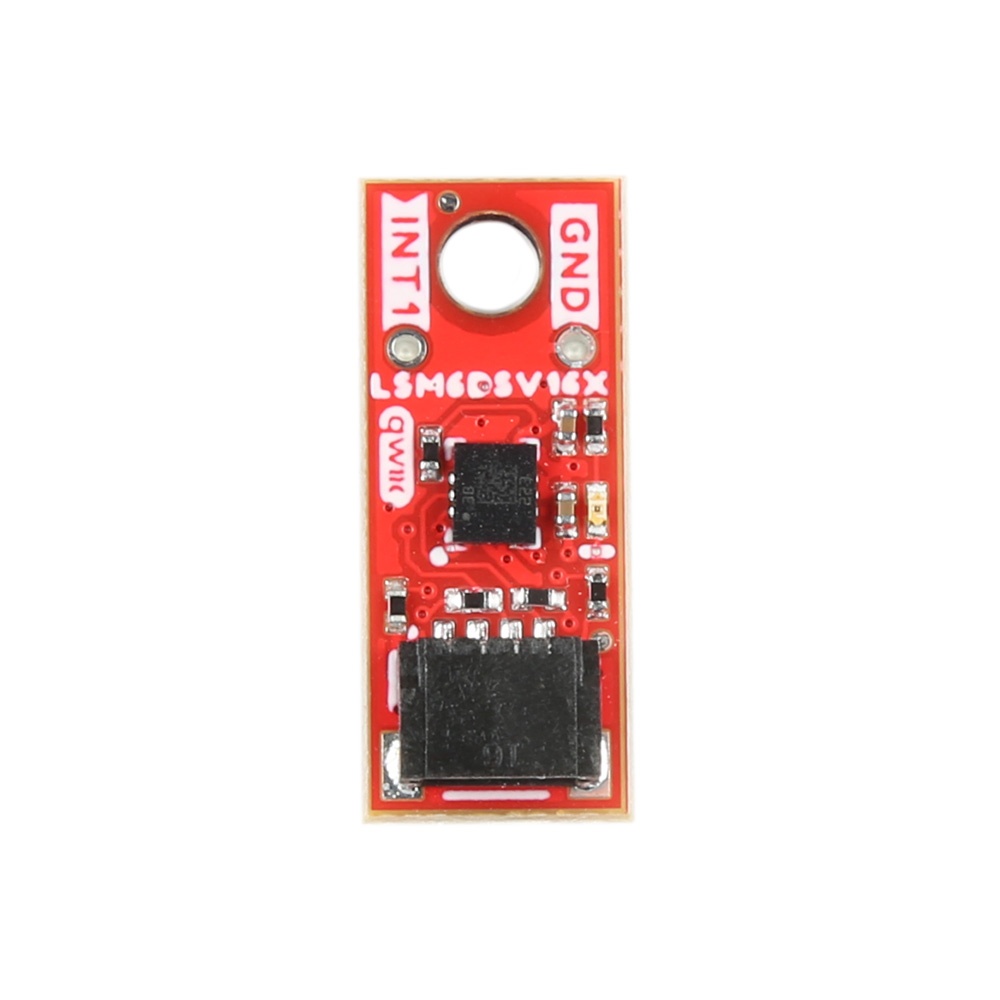

SparkFun Micro 6DoF IMUブレイクアウトボード - LSM6DSV16X(Qwiic)【SEN-21336】

SparkFun Micro 6DoF IMUブレイクアウトボード - LSM6DSV16X(Qwiic)【SEN-21336】

メーカー名:
型番:
SEN-21336
品質ランク:
M1
数量

納期:
30日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥3,095.00
(税込¥3,404.00)

こちらからもご購入いただけます

1 個以上
¥3,775.30
(税込 ¥4,152.83)

SparkFun Micro 6DoF IMUブレイクアウトボード - LSM6DSV16X(Qwiic)【SEN-21336】の概要

AI開発に適したIMUのQwiic Microブレイクアウトボード


STMicroelectronicsの3軸デジタル加速度計と3軸デジタルジャイロスコープを備えた、低消費電力の6軸IMU LSM6DSV16XのQwiic Microフォーマットのブレイクアウトボードです。LSM6DSV16Xは、加速度と角速度データを別々のコアで処理するトリプルコアを備えています。このトリプルコアは、モーショントラッキング用の有限ステートマシン(FSM)や、AI機能を備えたIoTアプリケーション用のコンテキスト認識用の機械学習コア(MLC)などを可能にします。さらに、タップ、ダブルタップ、トリプルタップ、長押し、L/R-R/Lスワイプなどのユーザーインターフェース用に、Qvar(電荷変化検出機能)が組み込まれています。
なお、本ボードは、Qwiicベースのプロジェクトにシームレスに統合できます。

※SparkFun Qwiicコネクトシステムは、プロトタイピングを高速化し、エラーを発生しにくくするI2Cセンサー、アクチュエータ、シールド、ケーブルのエコシステムです。すべてのQwiic対応ボードは、共通の1mmピッチ、4ピンJSTコネクタを使用します。これにより、必要な基板スペースが削減され、極性接続により間違って接続することができなくなります。

※Qwiic Microは、わずか0.75インチ×0.30インチ(19.05mm×7.62mm)のこれまでで最小のI2C対応フォームファクタです。Qwiic Microは、スペースや重量が懸念されるプロジェクトやアプリケーションに最適です。

●仕様

・Qwiic Microサイズ:19.05mm×7.62mm
・I2Cアドレス:0x6B(デフォルト)、0x6A
・UI、EIS、OISデータを処理するトリプルコアを搭載
・最大4.5KBのスマートFIFOを搭載
・加速度:±2/±4/±8/±16gフルスケール
・角加速度:±125/±250/±500/±1000/±2000/±4000dpsフルスケール
・SPI/I2C & MIPI I3C v1.1:データ同期機能付きシリアルインターフェース
・ジャイロスコープと加速度センサーのOISデータ出力用の補助SPIを搭載
・歩数検知機能、歩数計機能
・動き検知、傾き検知
・割り込み:フリーフォール、ウェイクアップ、6D/4Dオリエンテーション、クリック、ダブルクリック
・加速度計/ジャイロスコープ/外部センサーのデータを960Hzで処理する有限ステートマシン
・ユーザーインターフェース(タップ、ダブルタップ、トリプルタップ、長押し、L/R-R/Lスワイプ)用のQvar(静電センサー)を内蔵
・A/Dコンバータとアナログ入力処理用のアナログハブを内蔵
・温度センサーを内蔵
・電源電圧:1.71V~3.6V
・独立したI/O電源(拡張範囲:1.08V~3.6V)
・消費電流:0.65mA(コンボハイパフォーマンスモード時)
・Qwiicコネクタ×1
・Android対応
