M5Stamp S3用ピッチ変換基板【M5STACK-A129】

M5Stamp S3用ピッチ変換基板【M5STACK-A129】

メーカー名:
型番:
M5STACK-A129
品質ランク:
M1
数量

自社在庫数
4
2024/03/03 21:25 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥304.00
(税込¥334.00)

M5Stamp S3用ピッチ変換基板【M5STACK-A129】の概要

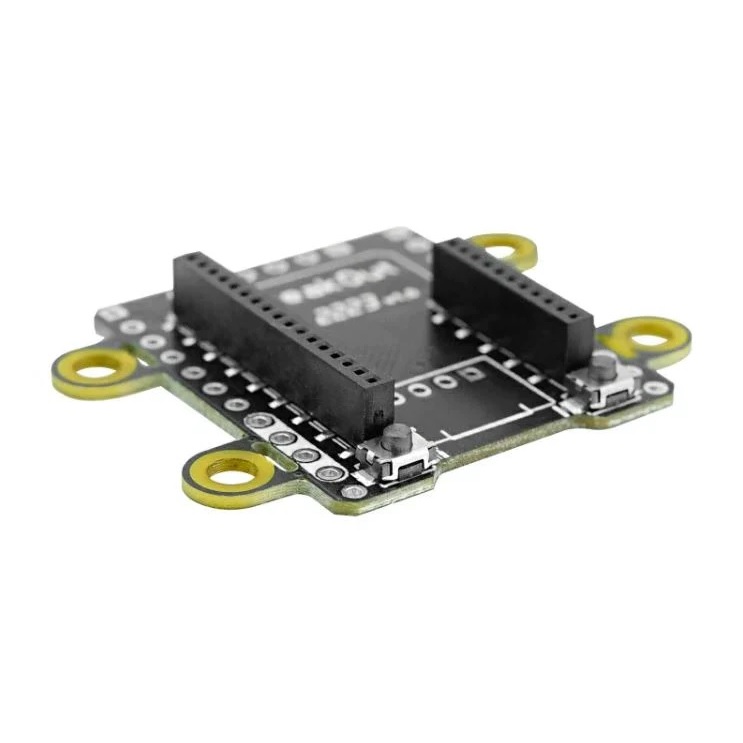

M5Stamp S3の1.27mmピッチを2.54mmピッチに変換する基板


M5Stamp S3の1.27mmピッチピンを2.54mmピッチピンヘッダに変換するブレークアウトボードです。M5StampS3 (1.27mmピッチピンヘッダ実装済)はそのまま装着できます。M5StampS3(1.27mmピッチピンヘッダ実装済)は、M5Stamp S3の23本のGPIOがすべてピンヘッダに引き出されています。したがって、これを2.54mmピッチに変換すればM5Stamp S3のGPIOをすべてブレッドボードやユニバーサル基板で使用することができます。

●特長

・M5Stamp S3の1.27mmピッチから標準的な2.54mmピッチへ変換
・4ピンGroveコネクタを用意
・電源スイッチおよびGPIOピン(G0)用スイッチを実装
・切り取り可能な取り付け部があり、M3ネジやスペーサーで固定可能

●仕様

S3との接続方法1.27mmピッチ 17ピンソケットまたは11ピンソケット

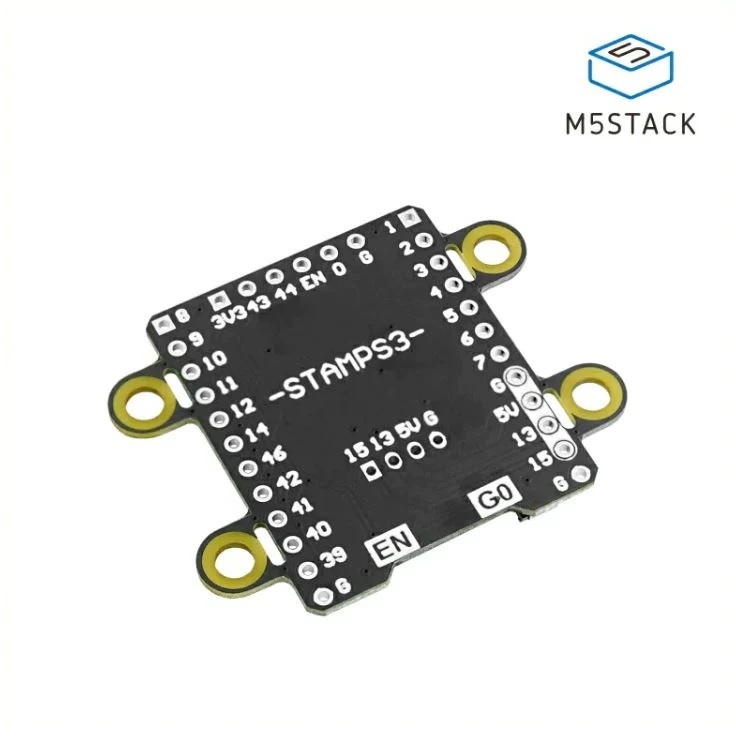

引き出されているI/OピンG0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44/G46
スイッチEN(電源) ×1、G0(ボタン) ×1
寸法38 × 30.54 x 6 mm

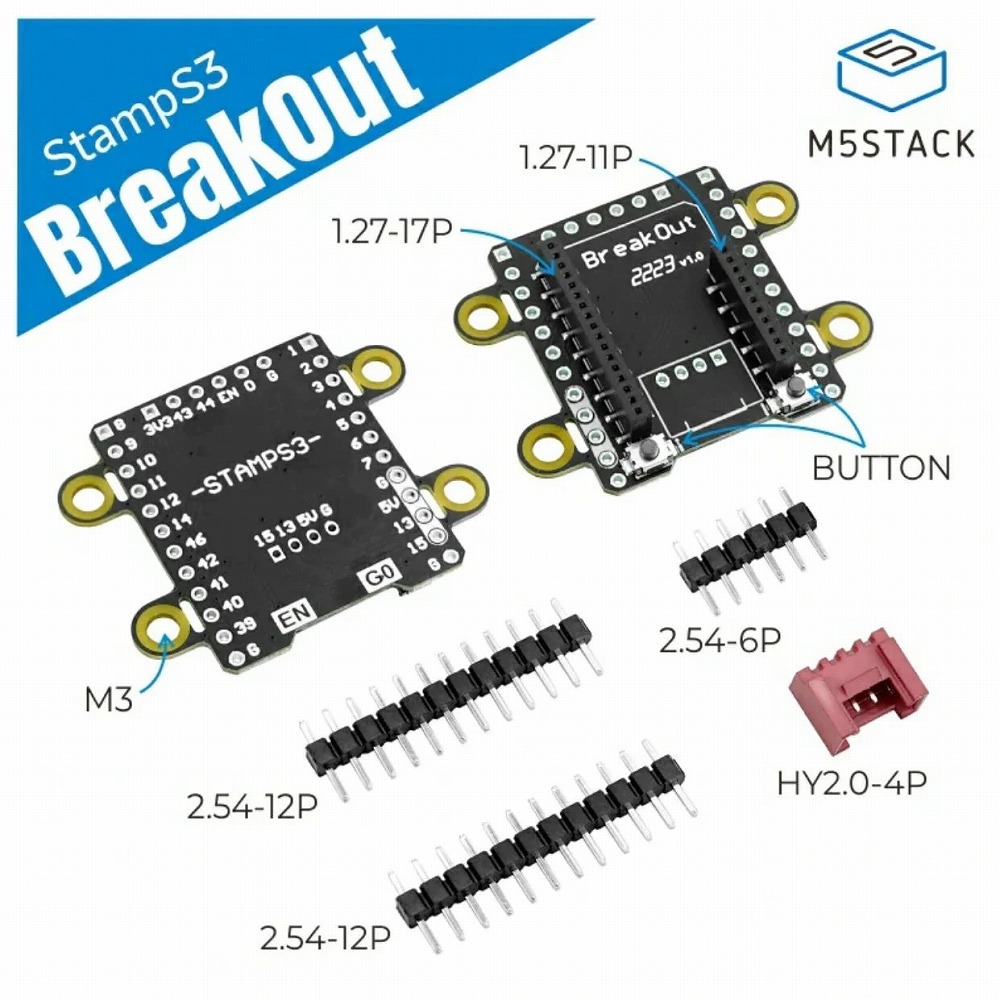

【セット内容】

・M5Stamp S3用ブレークアウト基板 ×1
・2.54mmピッチ 12ピンヘッダ ×2
・2.54mmピッチ 6ピンヘッダ ×1
・HY2.0-4P Groveコネクタ ×1


【資料】

ドキュメント
